溜槽板式螺旋垂直输送设备结构设计

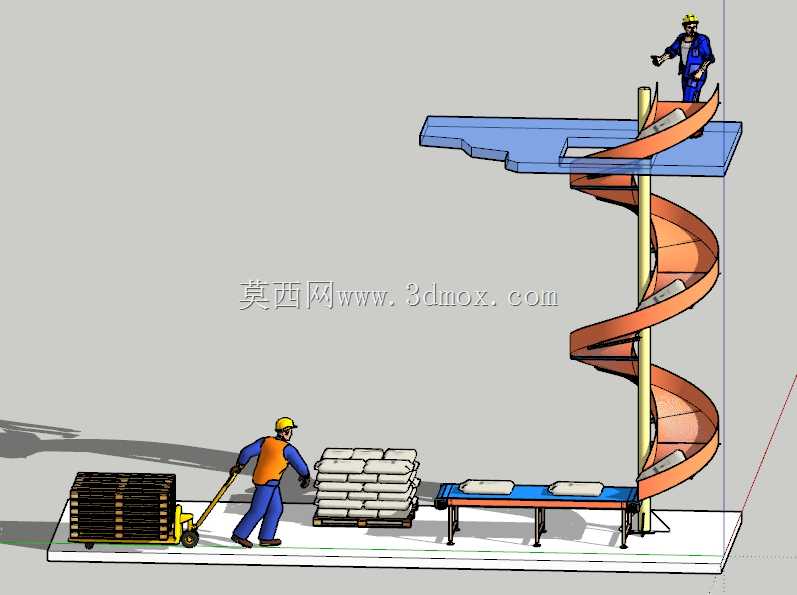

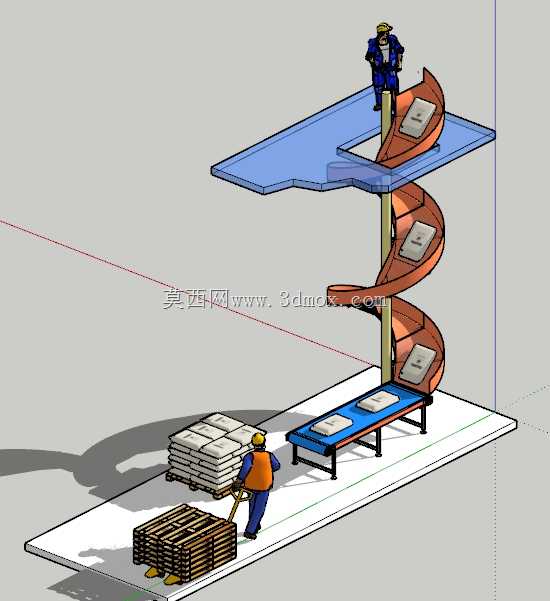

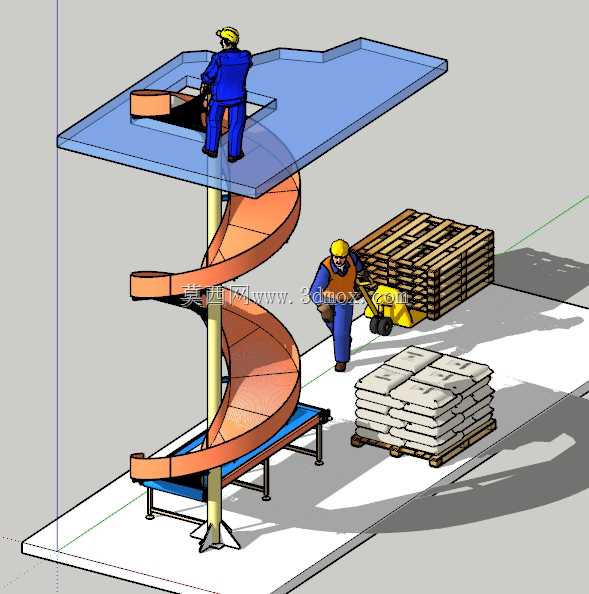

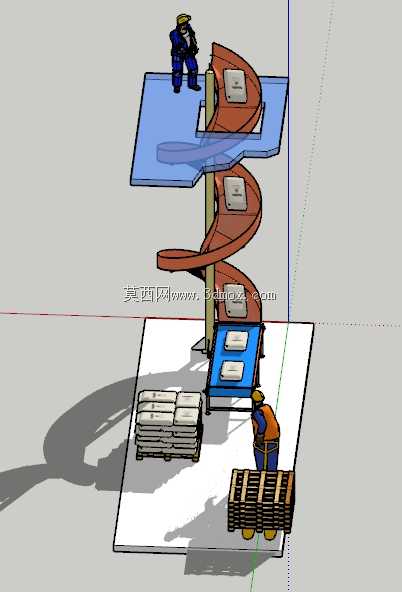

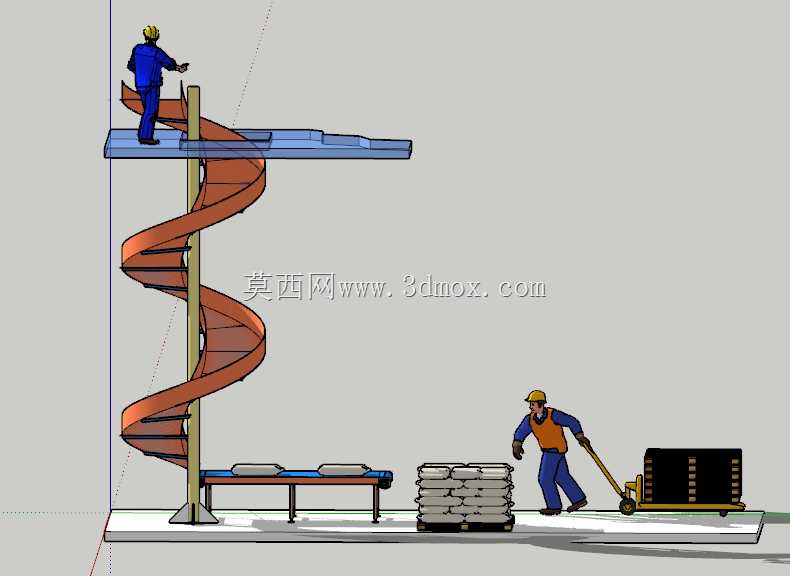

　　这款溜槽板式螺旋输送结构，主要面向多层厂房、电商仓储分拣区、生产车间上下层物料转运场景，解决不同高度作业面之间的箱装、袋装规整物料的无动力垂直下落输送需求，无需额外配置动力驱动单元，依靠物料自身重力沿螺旋溜槽板面下滑，相比垂直跌落输送能大幅降低物料磕碰破损概率，也比倾斜皮带输送节省大量横向安装空间。从结构设计逻辑来看，整体采用中心立柱作为核心承载构件，螺旋溜槽板沿中心立柱按固定螺距盘旋固定，溜槽板面设置有向内的微小倾斜角度，同时外侧加装挡边结构，避免物料在下滑过程中受离心力作用甩出滑道；顶部设置入料导料板，可直接对接上层生产线出料端或者分拣台出料口，导料板的倾斜角度经过匹配设计，能让物料平稳进入螺旋滑道起始段，不会出现卡滞、

　　弹跳问题。底部设置出料对接段，可直接衔接平面输送线、托盘码放工位或者人工分拣台，出料端的溜槽角度做了平缓过渡设计，抵消物料下滑积累的动能，让物料以较低速度平稳滑出，避免出料时物料冲出工位。安装边界方面，整体设备的垂直高度可根据实际楼层差或者作业面高度差调整螺旋转数，常规适配2-6米的垂直输送落差，设备整体水平投影直径根据输送物料的外形尺寸匹配，针对常规400-600mm尺寸的周转箱、纸箱类物料，水平投影直径控制在1.8-2.5米区间，不需要额外占用过大的厂房平面面积，中心立柱可通过底部法兰直接固定在地面基础上，顶部可根据安装需求选择与上层平台钢梁固定或者做悬臂式安装，适配不同厂房的结构条件。在实际使用场景中，

　　这类无动力螺旋输送结构常布置在仓储区的楼层补货口、包装线的成品下楼工位、电商仓的分拣滑槽位，相比有动力的垂直提升机，设备结构更简单，后期维护成本极低，没有电机、传动带等易损部件，仅需定期检查溜槽板面的磨损情况、固定螺栓的紧固状态即可；溜槽板面采用光滑耐磨的板材制作，可根据输送物料的重量选择不同厚度的板材，针对较重的袋装物料可在溜槽表面加装耐磨衬层，延长设备使用寿命。设计过程中需要重点核算螺旋升角与物料下滑速度的匹配关系，升角过大会导致物料下滑速度过快，到底部时冲击力过大容易损坏物料或者冲出工位，升角过小则会导致物料在滑道上滞留、卡堵，针对不同摩擦系数的物料需要对应调整螺旋升角参数；同时溜槽的弯道曲率需要结合物料的外形尺寸设计，避免尺寸较大的物料在弯道处被卡住，外侧挡边的高度需要高于物料重心高度，防止物料在离心力作用下侧翻掉出滑道。
