垂直螺旋滚筒输送设备结构设计方案

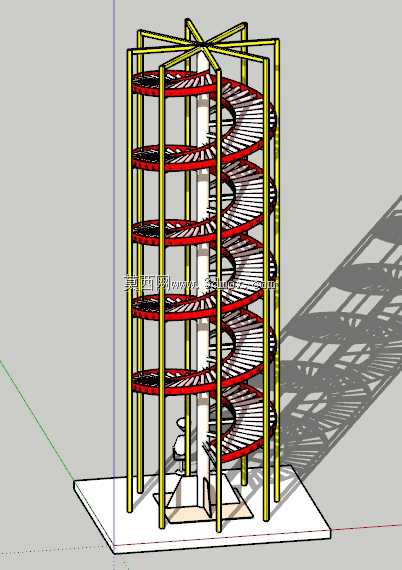

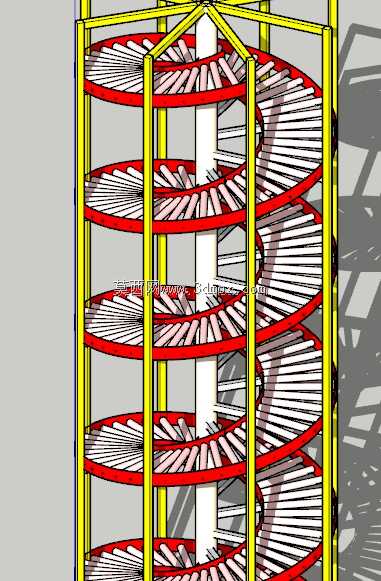

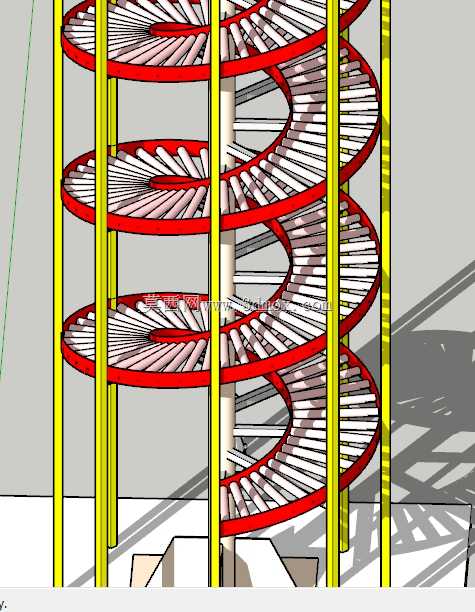

　　这类垂直螺旋滚筒输送结构，常被用在厂房层高受限、又需要完成物料垂直方向连续转运的场景里，比如包装车间的楼层间成品转运、电商仓储的货件垂直分拣、轻工生产线的工件工序间升降输送，相比传统的斗式提升机，它不需要额外的料斗翻转机构，也不会在输送过程中对规整的箱装、袋装、硬质规则工件造成磕碰损伤，输送过程中物料始终保持平稳承托状态，不会出现卡料、撒料的问题。从结构设计逻辑来看，这套设备采用内外双圈环形机架作为承载主体，外圈红色环形架体为整体焊接结构，承担所有滚筒的端部支撑载荷，内圈环形架体则做了减重镂空设计，既保证整体框架的抗扭刚度，又能减少设备自身重量，降低底部支撑结构的承重要求。沿环形架体螺旋排布的金属滚筒，

　　每一根都采用独立的短轴支撑结构，滚筒表面做了抛光硬化处理，既降低物料滑动时的摩擦阻力，也能提升滚筒自身的耐磨寿命，滚筒的排布间距经过严格计算，确保最小尺寸的输送工件也不会出现卡入滚筒间隙的问题，相邻滚筒的高度差顺着螺旋走向均匀递减，依靠重力分量就能让物料沿着螺旋轨道自动下滑，不需要额外配置驱动电机，整套设备无动力源，运行过程几乎没有噪音，也不存在传动部件的日常维护需求。在安装边界的考量上，这套螺旋输送结构的整体占地为圆形投影区域，相比倾斜布置的皮带输送机，能节省70%以上的平面占地空间，设备的中心立柱为整体通长结构，安装时只需要在上下楼层的对应位置做预埋固定，不需要额外搭建中间支撑平台，设备的进出口可以根据现场的生产线布局，

　　在螺旋轨道的任意高度位置接驳进料、出料溜槽，适配不同走向的前后端输送线衔接。设计过程中特意对架体的受力做了有限元校核，环形架体的型材壁厚选取兼顾了承重需求与材料成本，满载工况下整体架体的形变量控制在千分之一以内，不会因为长期承重出现轨道变形导致的物料卡滞问题，滚筒的端部轴承采用密封式免维护结构，适配车间多粉尘的工作环境，不需要定期加注润滑脂，后期运维成本极低。这种无动力螺旋滚筒结构的输送速度可以通过调整螺旋轨道的倾斜角度来控制，角度偏大时物料下滑速度快，适合输送重量较大、表面耐磨的工件，角度偏小时下滑速度平缓，适合输送易碎、表面易划伤的成品物料，设计时可以根据实际输送的物料特性灵活调整螺旋升角，不需要改动整体的框架结构，适配性极强。
