40×40规格沉孔式工业合页结构设计

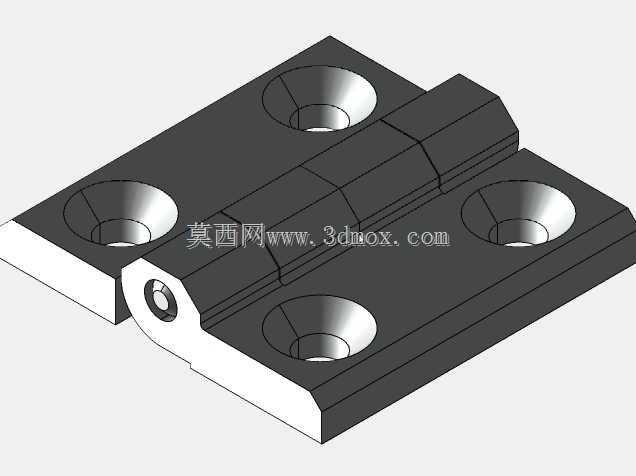

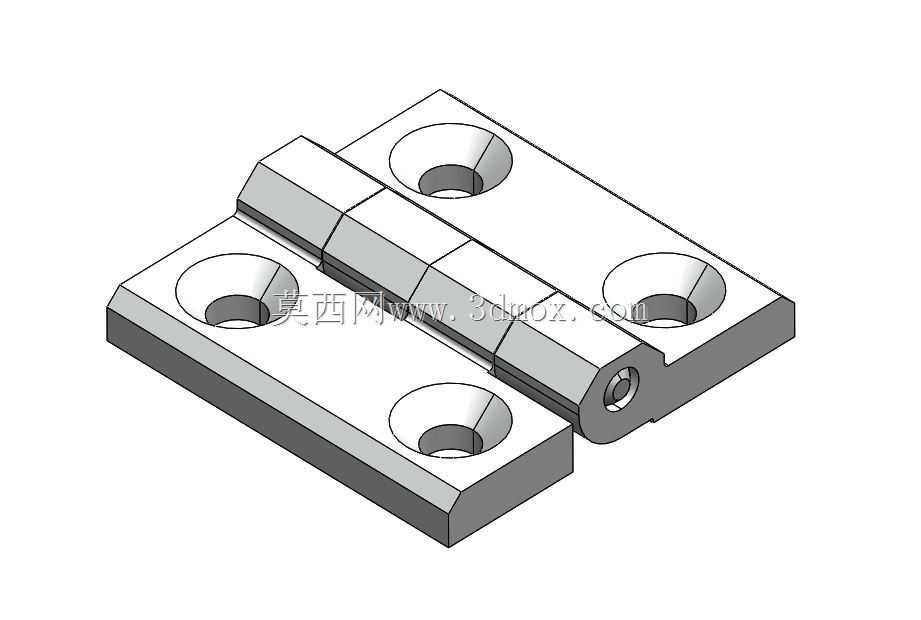

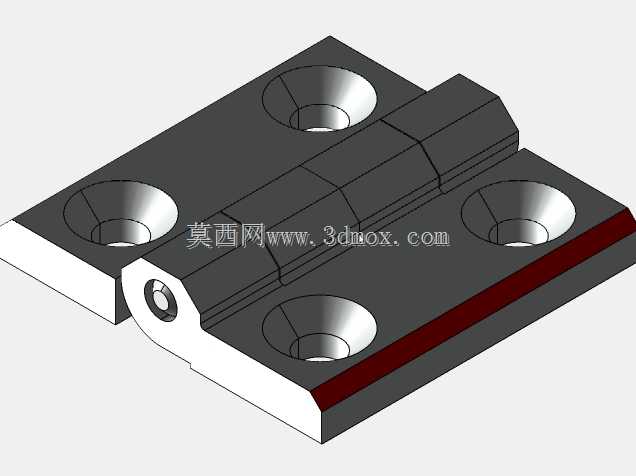

　　这款40×40规格的工业铰接件，是设备防护结构、机柜舱门、工装治具翻盖部位常用的活动连接部件，日常选型中常被用于需要频繁开合、且对安装后表面平整度有要求的工业场景，比如自动化生产线的安全防护门铰接、小型检测设备的检修舱盖连接、非标工装的翻转定位结构，甚至部分工业箱体的侧门开合部位也能见到同结构的铰接件应用。从结构设计来看，两个页片分别采用对称式沉头孔布局，单页片设置两个安装孔，沉孔深度完全适配常规内六角圆柱头螺钉的头部尺寸，安装后螺钉头部完全没入页片平面，不会突出表面剐蹭线缆或者操作人员衣物，也能避免开合过程中螺钉与相邻结构产生运动干涉。中间的铰接轴采用一体化卷边铆合结构，轴与页片的配合间隙控制在合理范围，既保证开合过程无卡滞，

　　也不会出现径向窜动导致的页片错位，开合角度可覆盖常规设备所需的0到180度范围，满足绝大多数舱门、翻盖的转动需求。尺寸边界上，单页片的长宽均为40mm，页片厚度经过载荷校核，可承受常规中小型舱门的自重载荷，不会在长期开合后出现页片变形、铰接轴松脱的问题。设计过程中优先考虑了安装的适配性，两个页片的安装孔位完全对称，现场安装时无需刻意区分左右页片，降低装配出错概率；页片的边缘全部做了小倒角处理，去除机加工产生的锐边毛刺，避免装配人员被划伤。铰接部位的轴端做了封边处理，可阻挡日常工况下的粉尘、切削液进入铰接摩擦面，减少长期使用后的磨损卡顿，延长部件的实际使用寿命。在三维建模过程中，对沉孔的同轴度、铰接轴的同轴度都做了装配约束验证，模拟开合全行程的运动干涉情况，确保模型导出后可直接用于装配验证、安装孔位对位校核，也能为后续的工程图输出、加工工艺编制提供准确的尺寸参考，避免选型后出现安装孔位不匹配、开合行程与周边结构冲突的问题。
