抱箍式弯管加热装置三维结构设计

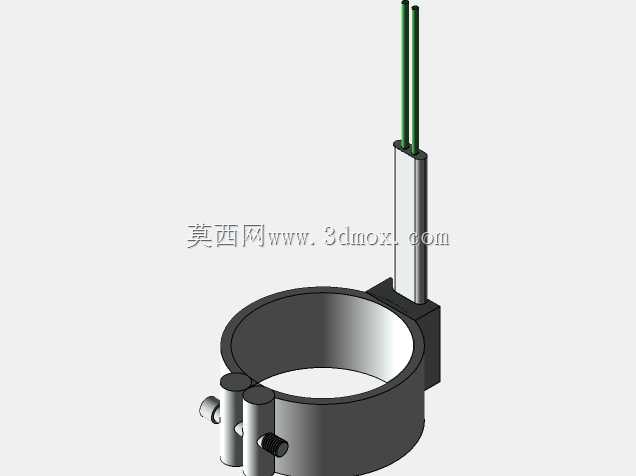

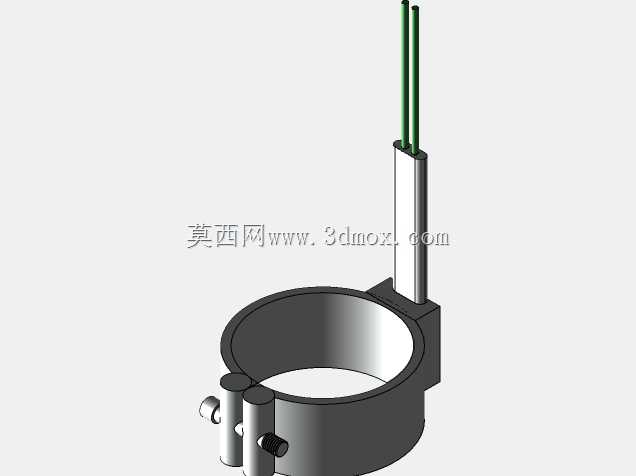

　　这款抱箍式弯管加热装置，主要面向工业管路系统的局部伴热需求设计，常见应用场景包括注塑机料筒喷嘴段保温、流体输送管路弯头处防凝堵、小型反应釜进出料口温度维持，以及实验室分析仪器的气路管路恒温控制，尤其适配需要在管路弯段做圆周面均匀加热的安装工况，避免直管段加热件无法贴合弯管曲面导致的热效率损失。从结构设计逻辑来看，主体采用对开式抱箍基体，两半箍体通过侧边的铰接销轴与锁紧螺栓实现开合，安装时无需拆解整条管路，只需松开螺栓将箍体卡套在目标弯管的圆柱段外侧，拧紧螺栓即可让内壁与管壁完全贴合，大幅降低现场安装的拆装工作量，适配外径公差在±1mm范围内的金属管路，安装边界预留了足够的螺栓操作空间，无需额外定制专用工装即可完成装配。

　　加热核心采用内嵌式陶瓷加热芯，两根出线端从箍体侧方的接线柱座垂直引出，接线座与箍体主体之间做了隔热隔层设计，避免高温传导至接线端导致线缆绝缘层加速老化，出线方向垂直于管路轴线，可适配上方或侧方的布线空间，不会与周边管路、阀件产生结构干涉。抱箍内壁做了精整加工，表面粗糙度控制在Ra1.6以内，保证与金属管壁的接触面积最大化，减少空气间隙带来的热阻，提升热传导效率；箍体本体采用导热性优异的铝合金材质，整体壁厚均匀，加热过程中圆周方向温度差可控制在±5℃以内，避免局部过热导致管路内流体变质或管壁结焦。尺寸设计上，抱箍的开合角度覆盖180度，锁紧后可完全包裹管路圆周面，接线座的高度根据常规工业线缆弯曲半径设置，引出线缆可直接对接温控模块，

　　无需额外做转接处理；侧边的锁紧螺栓采用标准内六角规格，通用工具即可完成锁紧操作，铰接端的销轴做了防脱设计，长期震动工况下也不会出现销轴脱落导致的加热件移位。在实际选型适配时，可根据目标管路的外径调整抱箍的内径尺寸，加热功率可通过更换不同功率的加热芯实现适配，整体结构无易损易耗件，维护时只需松开螺栓即可取下加热件更换加热芯，无需切割管路或破坏原有管路布局，非常适合现有设备的加热改造项目，也可作为新设备的标准配套加热组件直接集成，在化工、橡塑、食品加工、分析仪器等多个行业的管路温控场景中都有较高的适配性。
