工业管路用调压调节器结构设计

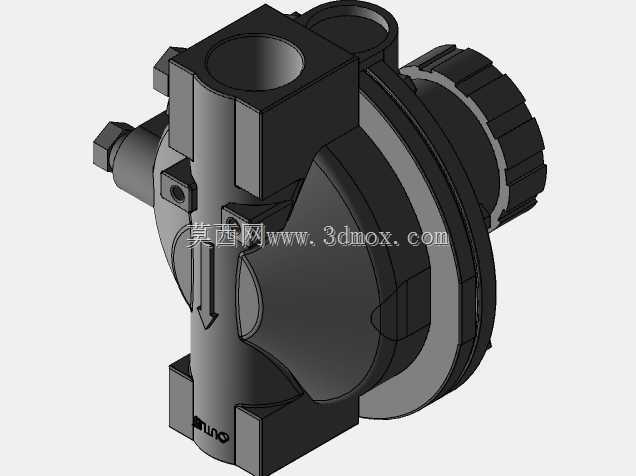

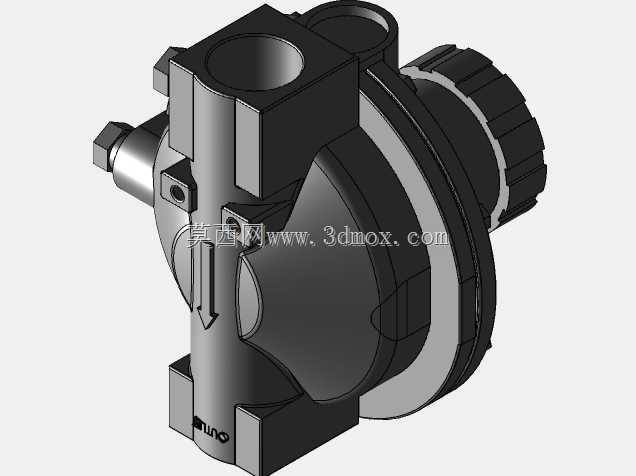

　　这款调压调节装置主要面向工业流体输送管路的压力调控场景，常见于气动控制回路、低压燃气输送支路、小型工业设备的气源稳压段，能够在管路压力出现波动时，通过内部膜片与弹簧的联动结构，自动调整通流截面大小，将下游输出压力稳定在预设区间，避免压力骤升冲击后端精密仪表、执行元件，也能防止压力不足导致设备动作失效。从结构设计来看，整体采用侧进底出的通流布局，主体壳体为压铸铝合金材质的一体化成型结构，减少了拼接密封面的数量，降低长期使用下的泄漏风险；顶部预留的两个安装接口，可根据实际装配需求接入压力检测元件或者外接控制气路，侧面的旋钮结构采用防滑齿形设计，操作人员无需额外工具即可手动调整预设压力值，旋钮外侧设置的锁紧挡圈，

　　能在参数调整完成后锁定位置，避免设备运行过程中受振动影响出现压力漂移。在安装边界设计上，主体的圆形安装法兰盘上均匀分布三个固定孔位，可直接适配常规工业管路上的标准安装支架，不需要额外制作过渡转接件；整体外轮廓的突出结构均做了圆角过渡处理，在狭小的设备舱内安装时，不会剐蹭周边的线缆与其他管路部件，进出油口的螺纹规格采用通用工业管螺纹标准，可直接与同规格的硬管、快插接头对接，现场装配效率较高。设计过程中针对内部流道做了圆弧过渡处理，减少流体通过时的压损与湍流噪音，膜片采用耐油耐老化的丁腈橡胶材质，能够适配压缩空气、低压惰性气体、轻质燃油等多种常见工业流体，壳体外部的哑光喷塑层，可在轻度腐蚀的工业车间环境下长期使用，

　　不会轻易出现锈蚀掉漆的问题。装置侧面预留的传感安装位，可扩展接入压力反馈模块，实现远程压力监测与信号联动，适配自动化产线的远程管控需求，整体结构紧凑，不需要占用过大的安装空间，既可以独立安装在管路上，也可以集成到小型气源处理单元内部作为调压模块使用。
