带端盖进出气接头的拉杆式气缸结构

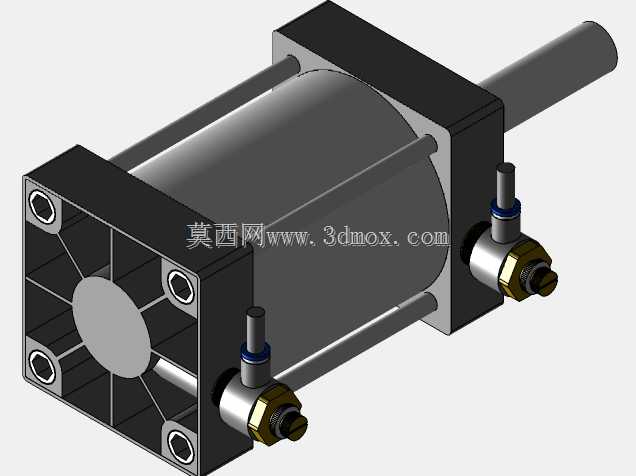

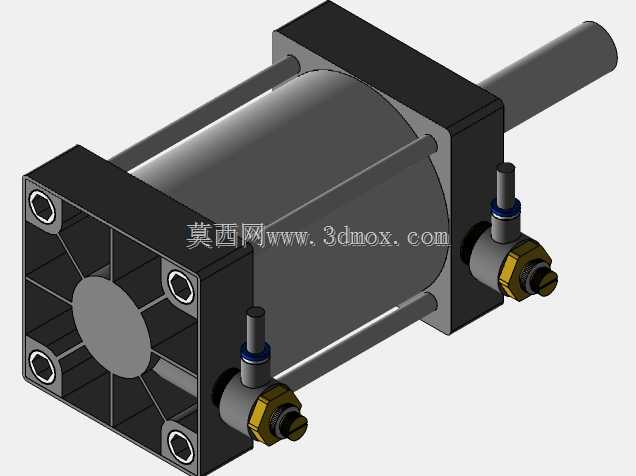

　　这款拉杆式气缸的三维结构，还原了常规方形端盖标准气缸的完整装配细节，可直接用于气动回路布局阶段的空间干涉校验，也能作为非标自动化设备气路设计阶段的选型参考模型。从实际应用场景来看，这类气缸普遍覆盖轻工包装、电子装配、机床上下料等常规气动驱动工位，可完成工件推料、夹具压紧、工位顶升、挡料限位等常见直线往复动作，适配0.1-1.0MPa的常规工厂压缩空气气源工况，输出推力随缸径变化覆盖几十牛到上万牛的常规需求区间。

　　从结构设计逻辑来看，该模型采用四根对称布置的拉杆锁紧前后端盖与缸筒，这种结构的优势在于加工装配难度低，端盖与缸筒的同轴度可通过拉杆预紧过程微调，后期维护时拆解更换密封件也十分便捷，相比铆接式不可拆气缸，后期运维成本更低。前后端盖均采用方形安装面设计，四个角预留了通孔安装位，既可以做前法兰安装，也能实现后法兰固定，还可配合附件完成脚架、中摆、耳轴等多种安装形式的适配，安装边界兼容性强，能适配不同设备的机架布局空间。

　　进出气接口布置在前端盖侧面，采用侧接式气口设计，预留了标准快插接头的安装螺纹，同时模型还原了接头上的节流阀结构细节，可直观展示气路接入后的空间占用情况，避免实际布管时出现气管与周边机架、其他元器件的干涉问题。活塞杆采用伸出端光轴设计，预留了外螺纹连接位，可适配浮动接头、连接头、推板等不同执行端附件，端盖内部的导向套、密封槽结构也做了等比例还原，能清晰看到活塞与缸筒的配合间隙、密封件的安装位置，对于刚接触气动设计的结构工程师来说，可直观理解气缸的内部动作逻辑：压缩空气从单侧气口进入缸筒推动活塞移动，另一侧气口排气，通过换向阀切换气路方向即可实现活塞杆的伸出与缩回动作。

　　在安装尺寸校验层面，模型的整体长宽高比例符合常规标准气缸的尺寸规范，缸筒外径、活塞杆直径、端盖安装孔距、伸出端螺纹长度等关键尺寸都遵循通用气动元件的尺寸公差范围，导入装配体后可直接用于设备布局的空间占位校验，不需要额外调整比例，能减少设计阶段的模型修正工作量，避免后期加工装配时出现安装位不匹配、行程预留不足的问题。
