Aeromax180瓦2P单相感应电机结构

　　这款单相感应电机常配套在小型食品加工机械、台式输送线、家用小型增压设备以及轻工类半自动单机上，作为核心动力输出单元使用，适配民用220V交流供电场景，无需三相供电条件即可稳定运行，对安装场地的配电要求较低，适合小型加工坊、民用配套设备的动力配套需求。从结构设计来看，电机采用卧式底脚安装形式，机壳带轴向散热筋结构，运行过程中产生的热量可通过散热筋与空气对流完成自然散热，无需额外加装强制风冷附件即可满足180瓦功率等级的持续运行散热需求。顶部设置的独立接线盒采用阶梯式防护结构，接线腔与电机主体腔体做了分隔设计，可避免日常运行中灰尘、飞溅的液体侵入接线端子，降低接线故障概率，接线盒的出线方向预留了多方向调整空间，

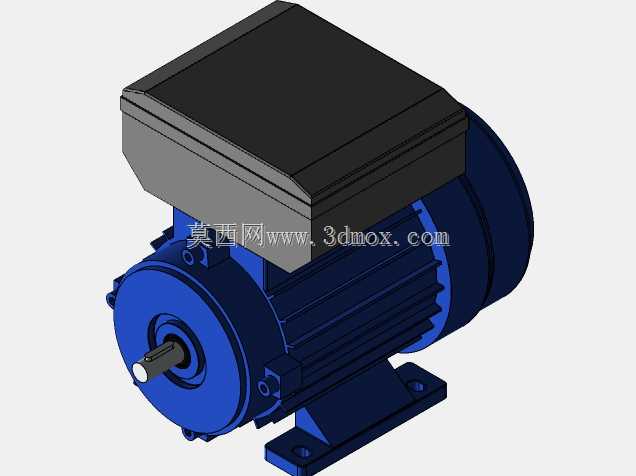

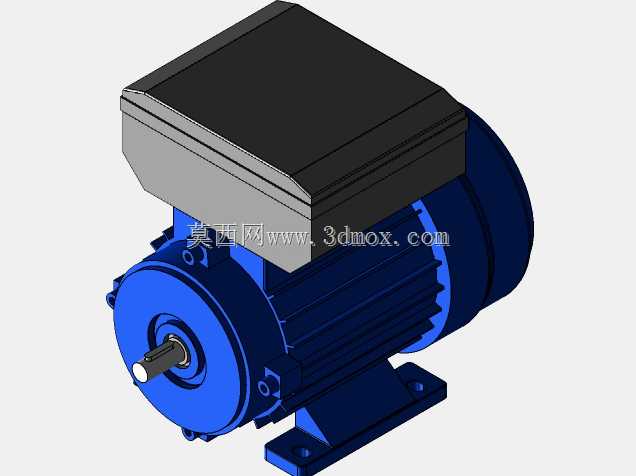

　　可根据现场布线需求调整接线口朝向，减少布线弯折半径。输出轴端采用标准圆柱轴伸设计，带键槽结构，可直接配套联轴器、皮带轮或者小型齿轮减速箱，轴伸的同轴度公差控制在常规民用电机的通用精度范围内，可满足多数普通传动场景的装配要求，无需额外做轴端修正加工。安装底脚采用一体式铸铁结构，与机壳刚性连接，底脚上的安装孔为长圆孔设计，安装时可在小范围内调整电机轴向位置，方便调整皮带张紧度或者联轴器对接间隙，降低现场安装的对位难度。整机的安装边界尺寸适配常规小型电机的安装位，替换同功率等级的老旧单相电机时，无需改动设备的原有安装机架，可直接完成替换适配。从建模细节来看，模型完整还原了电机的接线盒结构、散热筋排布、底脚安装孔位、轴伸尺寸以及端盖的装配结构，可直接用于小型设备的整机布局装配校验，确认电机与周边机架、传动部件的干涉情况，也可作为教学演示用的电机结构拆解参考模型，帮助初学者理解单相感应电机的外部结构组成与安装配合逻辑。
