工业级US48I串行转换通讯模块结构设计

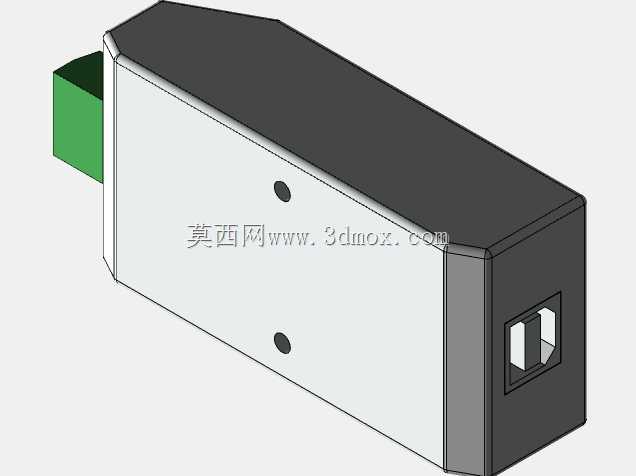

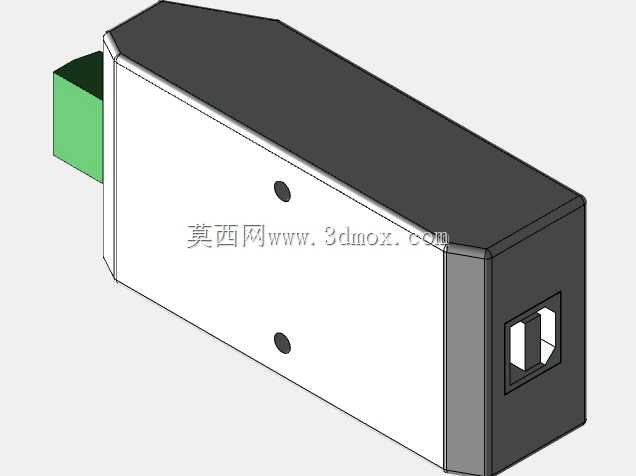

　　在工业现场的分布式数据采集组网场景中，不同通讯协议的设备互联一直是现场调试的常见痛点，这款US48I串行转换模块正是针对这类跨协议通讯需求开发的硬件载体，从结构设计层面充分适配工业现场的安装与使用环境。模块主体采用长方体切角式壳体设计，顶面做斜切收边处理，既减少了壳体注塑成型时的应力集中问题，也能在密集排布的电控柜内避免尖锐边角划伤操作人员或相邻线缆。壳体正面预留两个对称的沉头安装孔位，支持壁挂式或导轨式两种安装方式，安装孔的孔距经过标准化校准，可直接适配工业通用的35mm导轨安装卡扣，也可通过M3螺丝直接固定在设备面板或安装板上，安装边界预留了足够的接线操作空间，不会出现接线时工具无法伸入的问题。

　　模块侧端集成标准方口USB通讯接口，接口位置做了内凹式防护设计，接口端面比壳体外表面内缩2mm，可避免现场插拔线缆时接口受外力撞击出现松动或焊盘脱落问题；另一端预留绿色接线端子安装位，端子采用插拔式结构设计，现场接线时无需拆卸壳体即可完成线缆的压接与固定，端子的引脚间距符合工业端子的通用标准，可兼容常规的0.5-1.5平方毫米多股通讯线缆。从功能层面来看，这款模块主要实现USB信号与串行通讯信号的双向转换，可将传统具备串行通讯接口的工业传感器、仪表设备直接接入具备USB接口的上位机系统，无需额外配置独立的通讯采集卡，能大幅降低小型数据采集系统的硬件成本。壳体内部预留了足够的PCB板安装空间，四周设计有定位柱与卡扣，

　　可直接固定核心转换电路板，无需额外打螺丝固定，装配流程更简便；壳体上下盖采用卡扣加超声波焊接的密封方式，可达到IP40的防护等级，能阻挡现场的粉尘侵入壳体内部，适配常规工业车间的使用环境。在结构细节处理上，壳体的所有棱边都做了R0.5的圆角处理，避免注塑生产时出现飞边毛刺，也能提升日常操作的安全性；壳体表面采用细磨砂纹理处理，不易残留指纹与现场污渍，长期使用也能保持外观整洁。模块的整体外形尺寸控制紧凑，在电控柜内安装时仅占用极小的空间，可多台并排密集安装，不会出现相邻模块干涉的问题，接口的排布方向充分考虑了现场走线的合理性，接线后线缆可顺着柜体走线槽自然排布，不会出现线缆过度弯折的情况。
