黄铜角式针型流量调节阀结构设计

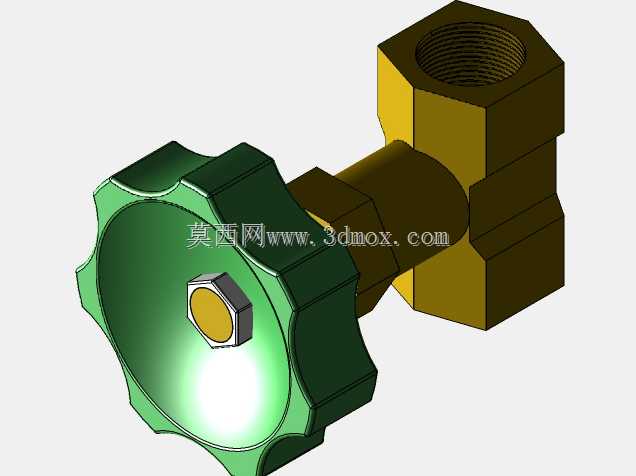

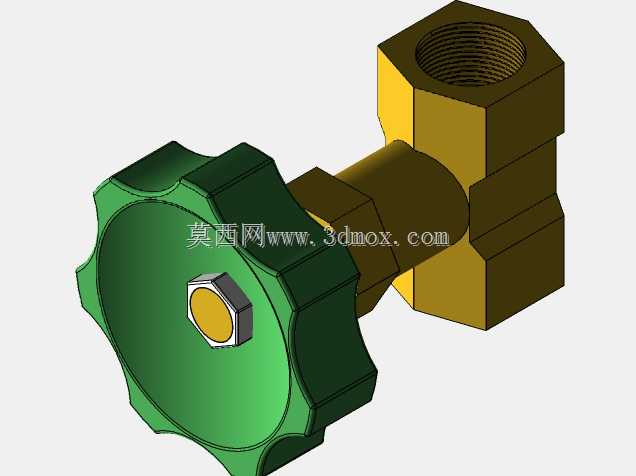

　　这款角式针阀主要面向小通径流体管路的精准流量调控场景，常见于实验室气路、小型液压试验台、仪表测量引压管路、特种气体配送支管等对流量微调精度有要求的工况中，相比普通截止阀，其针状启闭件的行程更小，调节线性度更优，可实现毫升级流量区间的稳定控制。从结构设计逻辑来看，阀体采用直角两通布局，两个接口均为内螺纹结构，可直接对接同规格外螺纹管路接头，无需额外转接弯头，能有效缩减管路安装的空间占用，阀体主体采用黄铜材质切削成型，兼顾耐腐蚀性与切削加工性能，承压能力可满足常规中低压流体输送需求。手轮部分采用防滑棱边结构设计，外圈做了多道圆弧齿形凸起，即便操作人员戴劳保手套操作也能获得足够摩擦力，避免调节时打滑，手轮中心通过六角螺母锁紧阀杆，

　　既保证阀杆与手轮的同步转动，也方便后期拆解维护时快速拆卸手轮组件。阀杆与阀体的配合段做了密封结构设计，可在阀杆升降调节过程中阻止流体从阀杆间隙泄漏，针状阀芯的锥度经过匹配计算，在阀杆转动升降时，阀芯与阀座的通流截面变化均匀，不会出现开度微调时流量突变的问题，适合需要精准控制介质流量的测量、配比类工况。安装边界上，该阀的两个内螺纹接口轴线呈90度垂直布局，手轮旋转轴线与其中一个接口轴线重合，安装时需预留手轮全周的操作空间，避免手轮转动时与周边管路、支架发生干涉，阀体六角结构的对边尺寸符合常规管钳的夹持规格，安装时可直接用普通管钳夹持阀体六角段完成螺纹紧固，无需特制工装。实际选型应用中，该类针阀通常作为仪表管路的一次阀或者二次阀使用，

　　可在仪表校验、管路检修时实现可靠截断，也可在小流量流体配比系统中作为流量调节元件使用，其紧凑的角式结构尤其适合管路转角位置的安装，能减少管路接头数量，降低潜在泄漏点。建模过程中对各配合面的公差配合做了对应还原，阀杆的升降行程、手轮的转动范围、螺纹接口的尺寸参数都符合常规同规格针阀的行业通用尺寸，可直接用于管路布局的干涉检查、阀件选型的装配模拟，也可作为同类阀件结构优化设计的参考基准。
