双轴剪切式粉碎刀组总成结构设计

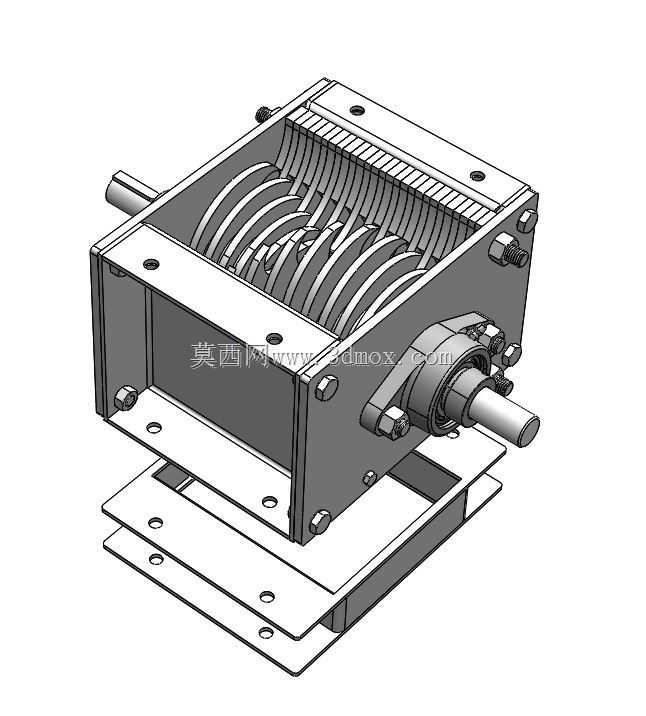

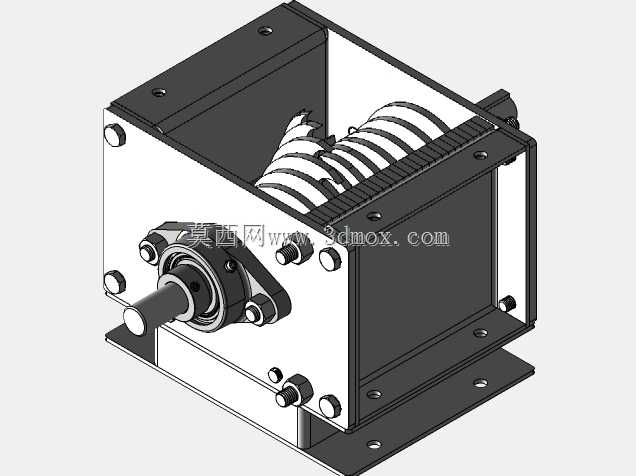

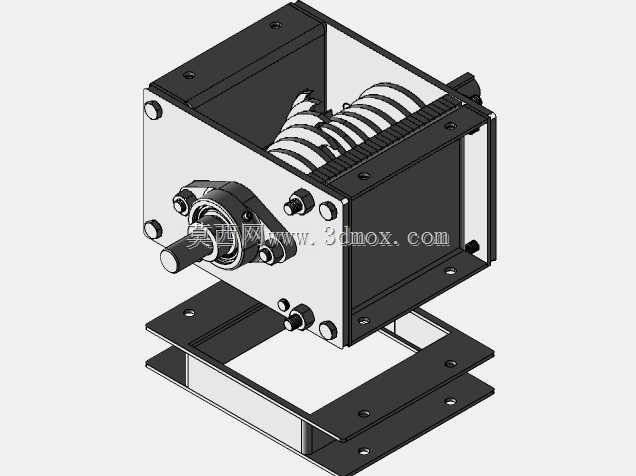

　　该刀组组件是小型双轴剪切式破碎设备的核心执行单元，主要适配餐厨垃圾预处理、小型工业固废减容、实验室物料破碎、办公涉密介质销毁等对破碎粒度有均匀性要求的应用场景，区别于单轴锤击式破碎结构，该组件依靠两根平行刀轴上的交错动刀形成啮合剪切力，可对软性、韧性、轻薄硬质物料实现稳定撕扯剪切，避免单轴结构易卡料、出料粒度不均的问题。从结构设计逻辑来看，整个组件采用框架式腔体承载结构，外侧围板通过内六角螺栓与两侧轴承安装板拼接形成封闭破碎腔，腔体底部预留带安装孔的双层固定底座，底座上的通孔可直接配合螺栓将整个刀组固定在设备机架上，安装时需保证底座平面与机架安装面的平面度公差不超过0.1mm，避免刀轴运转时因安装面倾斜产生附加径向载荷，

　　缩短轴承使用寿命。两根平行布置的刀轴贯穿两侧轴承座，轴端伸出腔体的部分为动力输入端，可配合齿轮传动结构实现两轴反向差速运转，刀轴上的动刀采用交错排布方式，相邻刀片的刃口间隙控制在0.2-0.5mm区间，既保证剪切时能有效切断物料，又避免刀片直接接触产生磨损失效；每片动刀通过轴上的定位卡槽实现周向与轴向固定，刀片磨损后可单独拆卸更换，无需整根刀轴报废，降低后期维护成本。腔体两侧的轴承安装位采用嵌入式轴承座设计，配合密封端盖可阻挡破碎过程中产生的粉尘、细小碎屑进入轴承内部，适配多尘、带少量水汽的作业环境。从安装边界来看，整个组件的动力输入端轴径、底座安装孔位间距、腔体进料口尺寸均做了通用化适配设计，可直接匹配常规功率的减速电机输出端，

　　无需额外定制转接法兰；腔体上方为敞口进料结构，可直接对接上游进料溜槽，破碎后的物料从腔体下方的开口直接落入下游收集或输送装置，整体结构紧凑，在有限安装空间内实现了稳定的剪切破碎功能，设计时充分考虑了加工装配工艺性，所有拼接板件均采用常规板材切割加工，无复杂异形曲面结构，普通机加工车间即可完成整套组件的加工装配，刀轴部分的同轴度公差要求控制在0.03mm以内，保证高速运转时无明显径向跳动，降低运转噪音与振动。
