洛克式传感基座精密结构设计

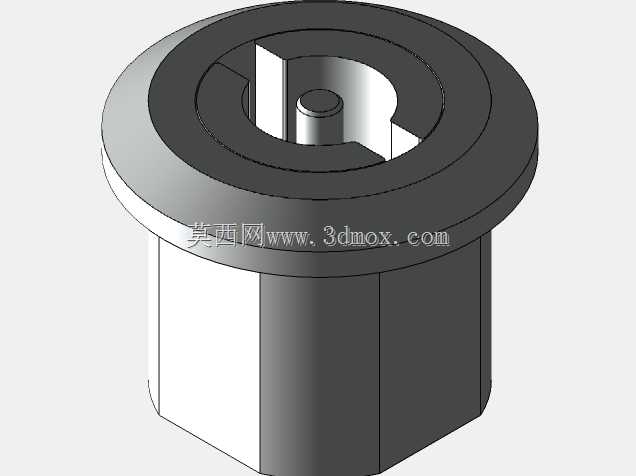

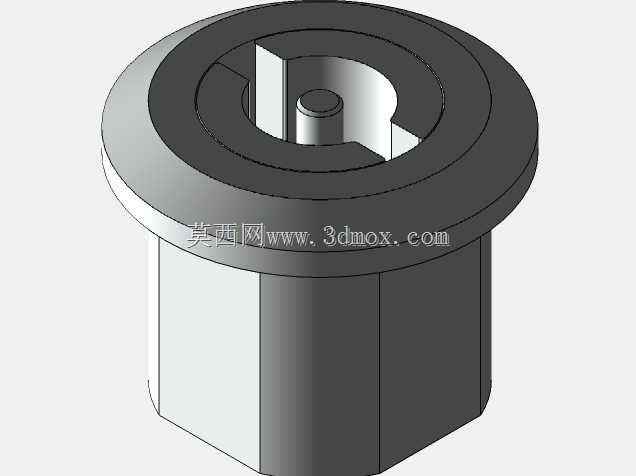

　　在工业传感检测的实际应用场景里，这类带定位卡槽的基座结构，主要承担传感核心元件的定位、防护与安装对接功能，常见于自动化产线的位置检测、工位状态识别、精密设备的位移反馈环节，适配需要嵌入式安装的传感单元使用场景。从结构设计逻辑来看，上部的环形凸缘做了阶梯式分层设计，最外层的凸边直接作为安装限位面，装配时可以直接卡入安装面板的预制沉孔内，不需要额外设计轴向定位挡圈，能有效压缩装配工序的耗时；凸缘内侧的对称开槽是核心定位结构，槽宽与传感元件上的定位凸块做小间隙配合，公差控制在H7/h6区间，既可以避免传感元件装入后发生周向转动，保证检测方向的一致性，也能在元件维护更换时实现快速对位，不需要反复调整检测角度。

　　中心位置的圆柱凸台是传感核心的承托结构，凸台高度经过匹配计算，刚好能让传感元件的感应端面与安装面保持预设的安全距离，避免装配时挤压损坏敏感元件，同时凸台与内侧环形槽之间的空腔，可以预留出传感元件引脚的走线空间，也能容纳少量的密封填充胶，提升装配后的防护等级。下部的柱体结构做了切边处理，并非完整圆柱，两个平行的切面可以和安装座的对应卡槽配合，进一步强化周向防转能力，同时切边后减少了柱体与安装孔的接触面积，降低过盈压装时的压入力，避免薄壁结构在压装过程中出现形变。从安装边界来看，上部凸缘的外径是整个零件的最大轮廓尺寸，设计时需要匹配安装面板的开孔直径，预留0.1-0.2mm的安装间隙；下部柱体的长度决定了嵌入安装座的深度，

　　需要保证压装后凸缘下端面与安装面板完全贴合，没有翘曲间隙，避免长期使用后出现松动偏移。这类结构的建模过程中，需要重点关注配合面的同轴度公差，上部环形槽、中心凸台与下部柱体的同轴度需要控制在0.02mm以内，否则会导致传感元件装入后出现偏斜，直接影响检测精度；同时开槽的位置对称度也需要严格控制，避免定位凸块无法顺利卡入，或者装入后出现旷量。在实际选型适配时，需要确认安装面板的厚度与凸缘下方的避让空间匹配，下部柱体的切边方向需要和设备内部的走线方向对齐，方便引脚布线，避免线缆被挤压在柱体与安装孔壁之间，造成线路破损。这类基座通常采用硬质铝合金或者工程塑料加工，铝合金材质的版本适合有一定强度要求、环境温度变化较大的工业场景，工程塑料版本则适合有绝缘要求、腐蚀性环境的检测工位，建模时已经预留了不同材质的收缩率补偿余量，不需要二次调整尺寸参数。
