立式线缆剥皮加工设备结构设计

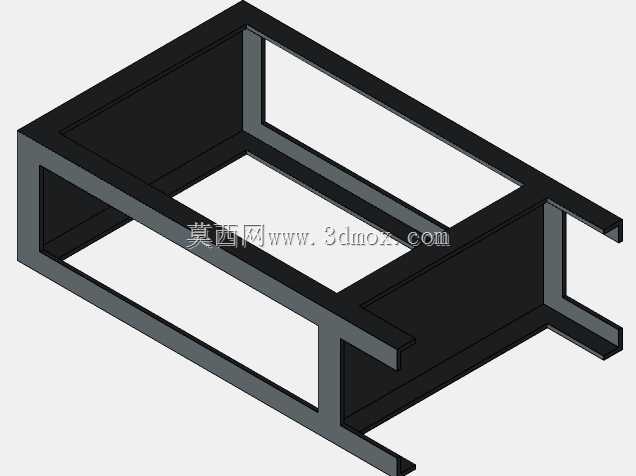

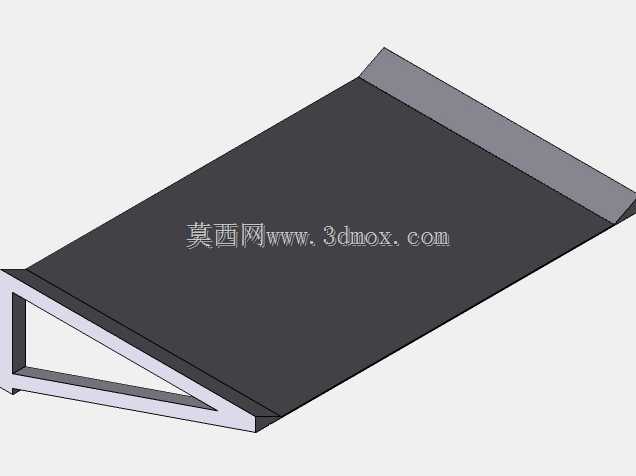

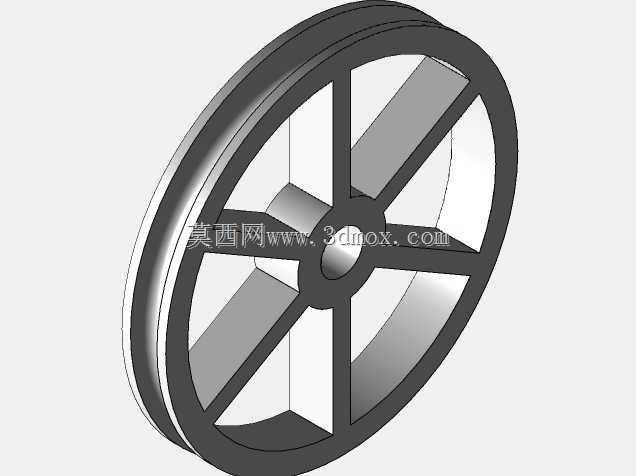

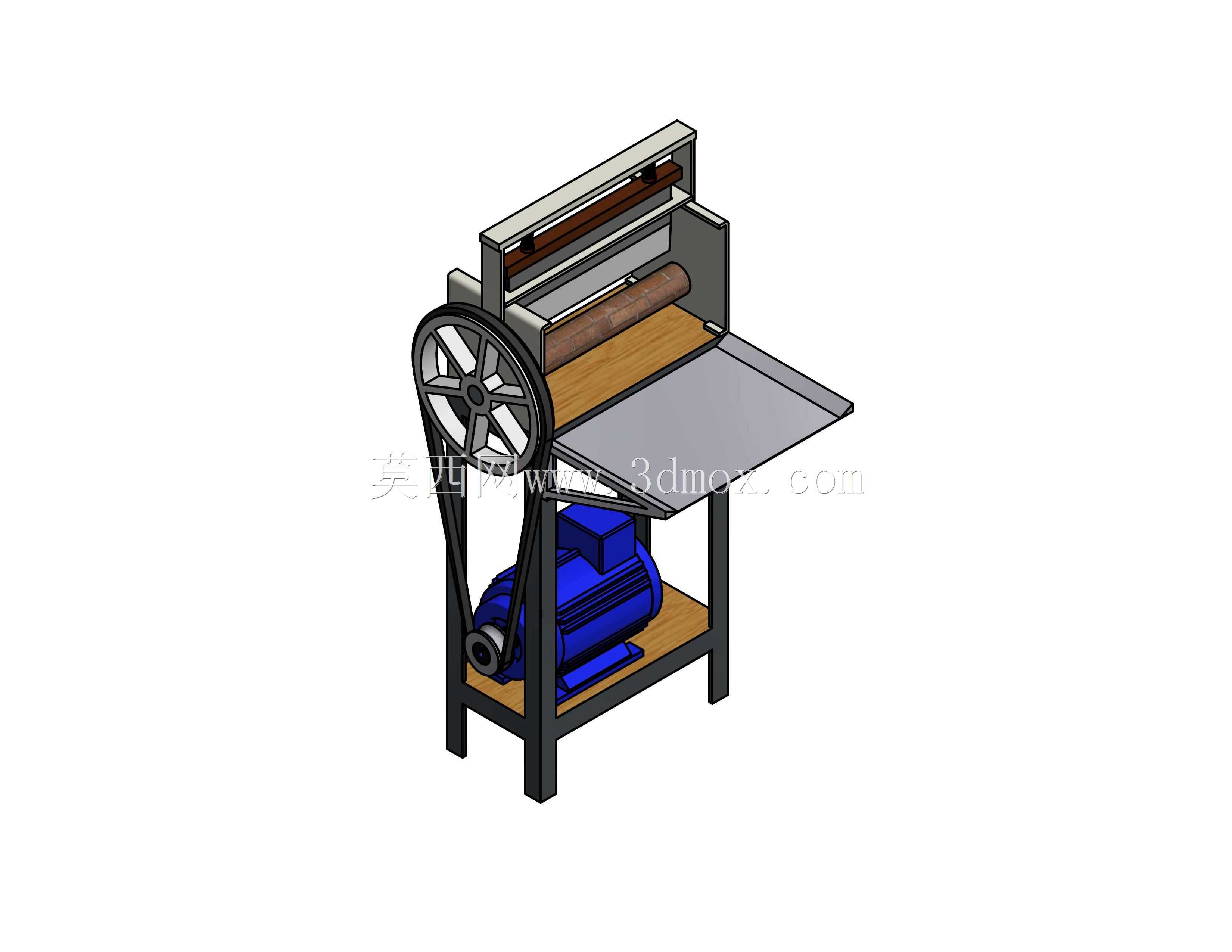

　　这款立式剥皮设备主要面向废线缆回收、线束加工预处理场景，用于剥离不同线径线缆外层的绝缘护套，替代传统手工剥线的低效作业模式，适配中小型废品回收站、线束加工车间的日常生产需求，可处理常见的铜芯、铝芯塑料绝缘线缆，剥线过程中不会过度损伤内部金属线芯，保障回收金属的完整度与后续利用价值。设备整体采用立式框架布局，底部为方管焊接成型的机架结构，机架下层预留动力单元安装位，中层设置木质承托台面用于放置待加工线缆，上层为剥皮执行机构，侧面伸出倾斜式金属出料导板，加工完成后的线缆可顺着导板滑落到集料区域，减少人工接料的操作步骤。动力传递采用皮带轮减速结构，大直径带轮安装在执行机构主轴侧，通过V型皮带与下层的电动机输出端连接，

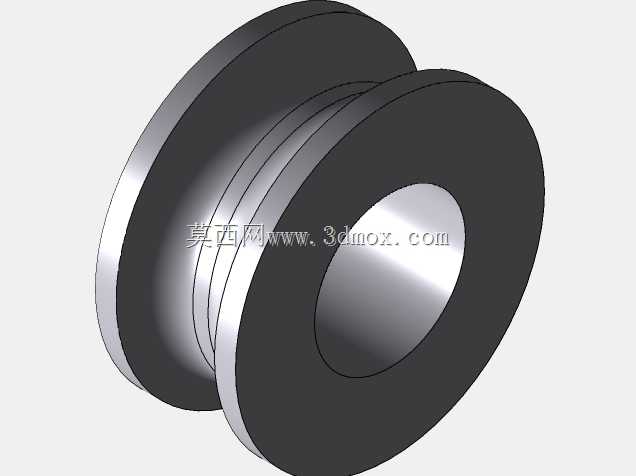

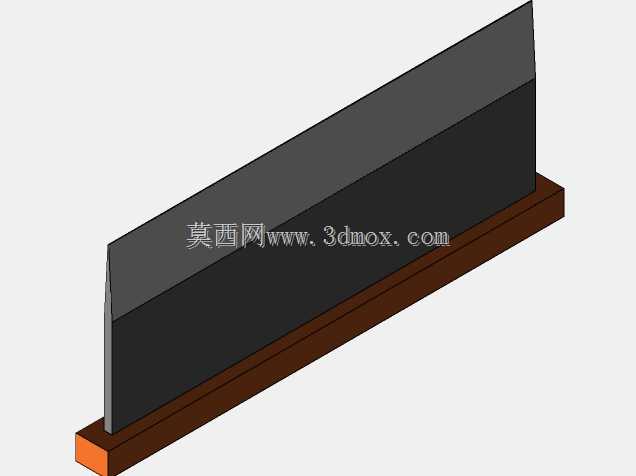

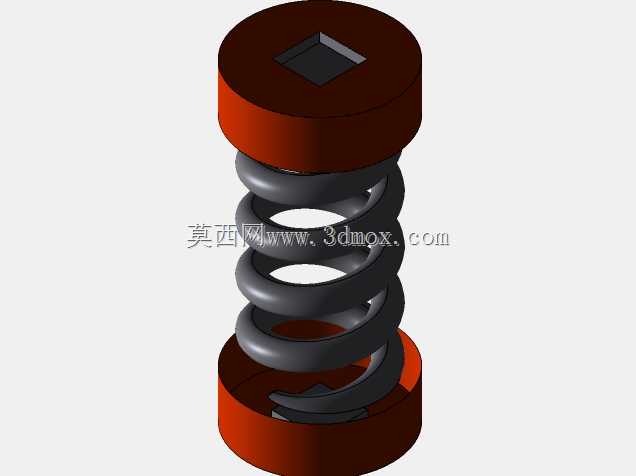

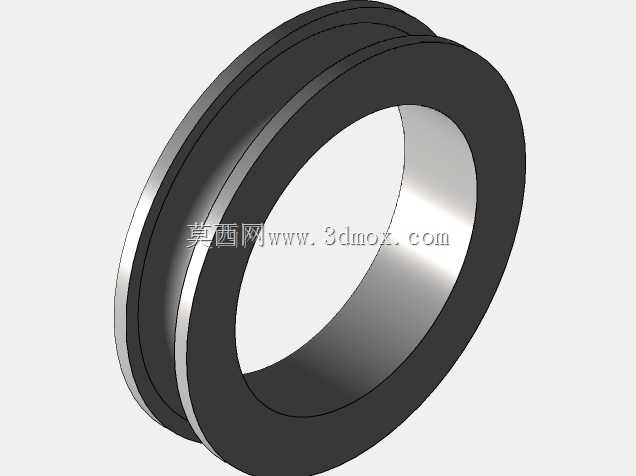

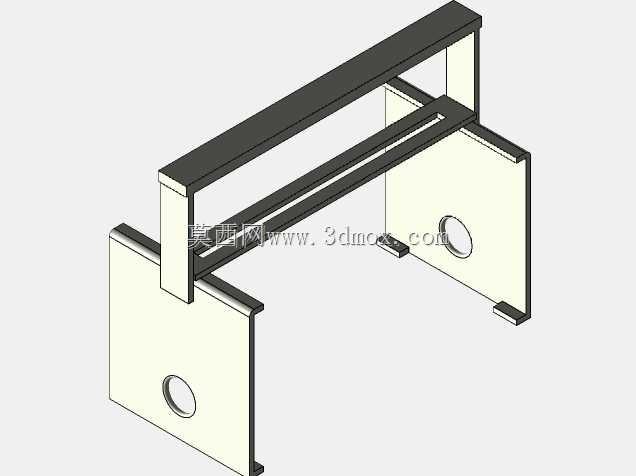

　　这种带传动布局一方面可以实现合适的减速比，匹配剥皮作业所需的低转速大扭矩需求，另一方面皮带传动自带过载缓冲特性，当遇到过硬线芯或卡料情况时，皮带可产生打滑避免电机堵转烧毁，降低设备故障概率。剥皮执行机构采用平行辊轴配合可调间隙的刀架结构，上辊轴为压紧结构，可根据待加工线缆的线径调整压紧力度，保证线缆进给过程中不会打滑，下侧的剥皮刀可根据绝缘层厚度调整切入深度，避免切伤内部金属导体。设备的安装边界需要预留侧面皮带轮的检修空间、前方进料操作空间以及出料导板的延伸空间，整体占地面积不足1平方米，对车间场地要求低，无需额外浇筑安装基础，放置在平整水泥地面即可投入使用，机架底部可加装减震垫降低电机运行带来的振动与噪音。

　　设计过程中充分考虑了日常维护的便捷性，皮带轮外侧预留防护罩安装位，电机安装板设置长条形调节孔，可快速调整皮带张紧度，刀架位置采用快拆螺栓固定，更换不同规格刀片或者维护刀头时无需拆解整个上层机构，日常保养仅需定期给辊轴轴承加注润滑脂、检查皮带磨损情况即可，运维成本较低。进料台采用倾斜木质台面，待加工线缆可自然靠向辊轴进料口，减少人工推送的对位难度，操作工人仅需将线缆端头送入进料口，设备即可自动完成进给、剥皮、出料的全流程，单人可同时操作多台设备，大幅提升剥线作业的加工效率。
