霸王龙造型机器人头部机械结构设计

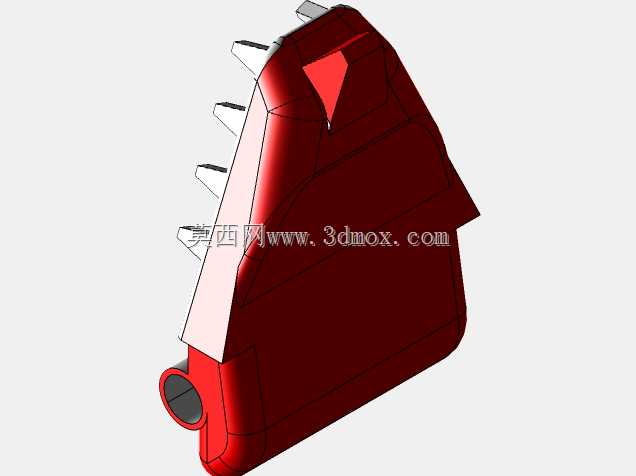

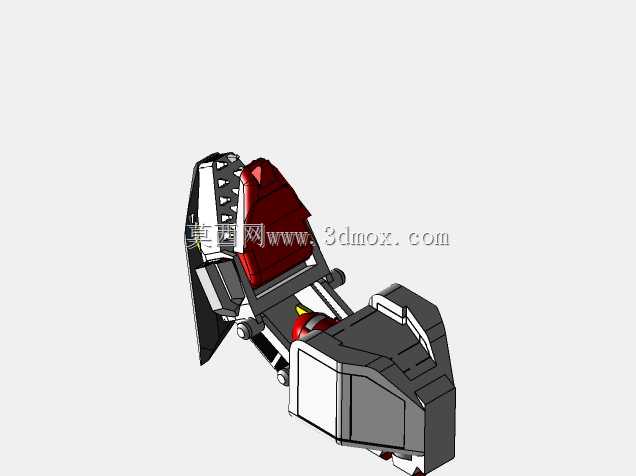

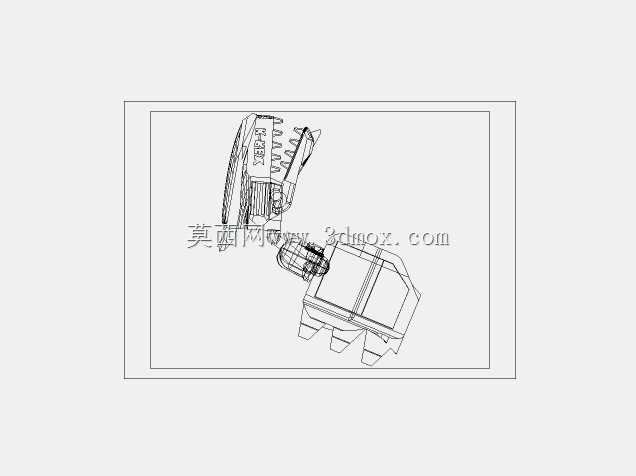

　　该仿生霸王龙造型机器人头部结构，主要面向科教演示、娱乐机甲、青少年科创竞赛等场景落地，可作为仿生机器人整机的头部功能单元，也可单独作为机械结构教学案例用于三维建模实训、机械原理认知课程。从功能实现层面看，该头部结构预留了眼部视觉传感器安装位、嘴部开合驱动的铰接空间，头部与颈部的连接端设计了标准化的法兰对接结构，可直接适配常规两自由度舵机云台，实现头部俯仰、左右偏转的动作输出，嘴部的锯齿状结构采用分体式装配设计，单颗齿件可单独拆卸更换，避免局部磕碰损坏后整体报废的问题。设计过程中优先考虑了3D打印加工的工艺可行性，所有外露结构件均做了1.5mm以上的均匀壁厚设计，无小于0.8mm的薄壁锐角结构，

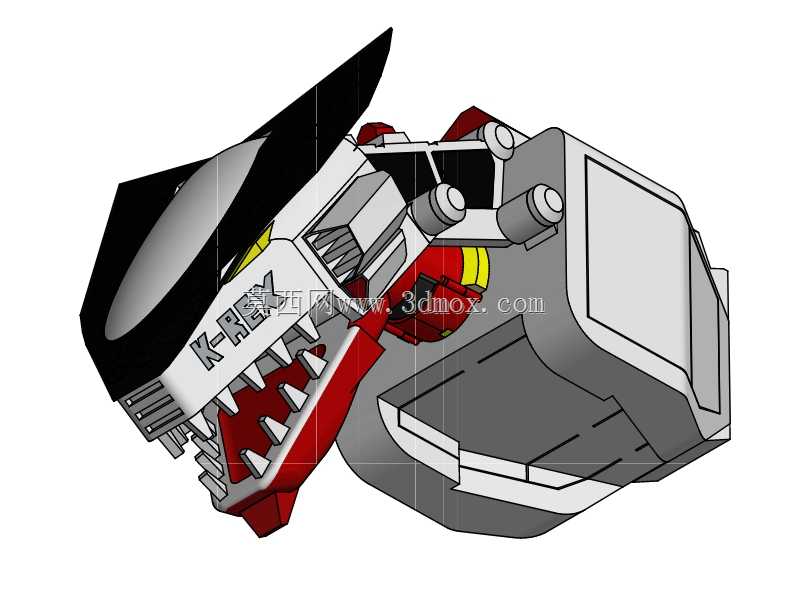

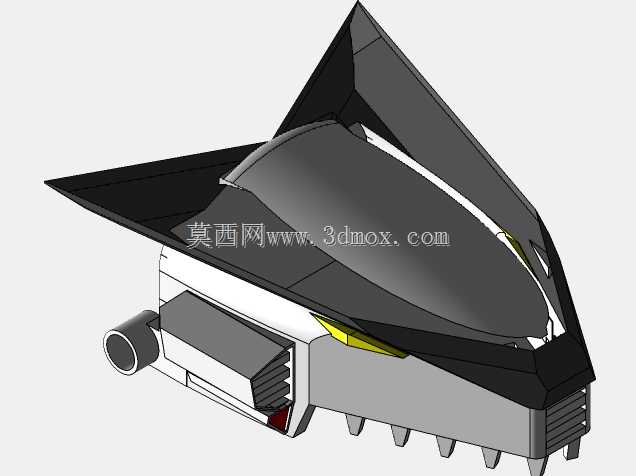

　　打印过程中无需额外添加大量支撑即可完成成型，装配环节全部采用标准M2螺丝与销轴铰接，无特殊定制紧固件，普通创客工坊即可完成整机组装。外形层面整体还原霸王龙头部的辨识度特征，头顶部的尖锐凸起做了圆弧倒角处理，避免外露尖锐结构造成使用划伤，嘴部开合角度预留了35度的活动行程，可满足常规表情模拟、小型物件夹持演示的动作需求，头部侧面的标识区域做了下沉0.3mm的凹槽设计，可直接粘贴标识铭牌或者做填色处理，无需额外后期加工。安装边界方面，头部整体最大外轮廓尺寸控制在120mm80mm70mm区间，与颈部对接的安装孔位采用30mm间距的标准孔位布局，可直接适配市面上主流的小型机器人舵机云台，内部走线空间预留了直径8mm的穿线通道，视觉传感器、

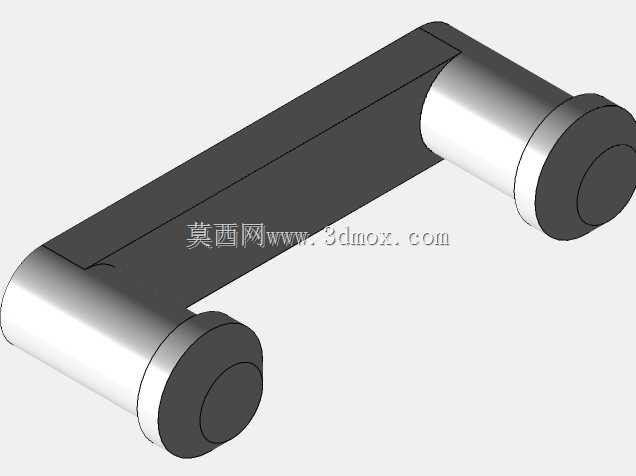

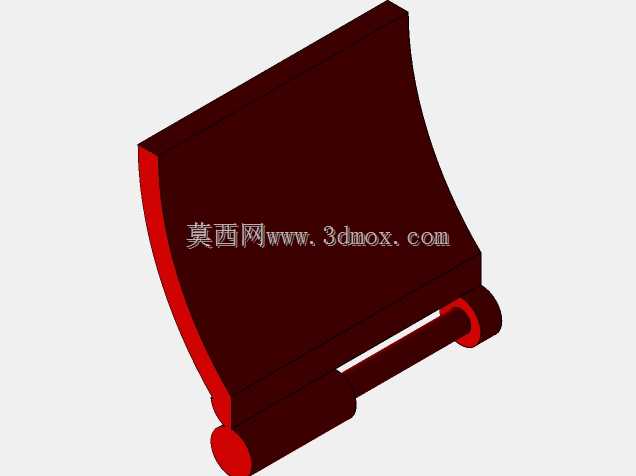

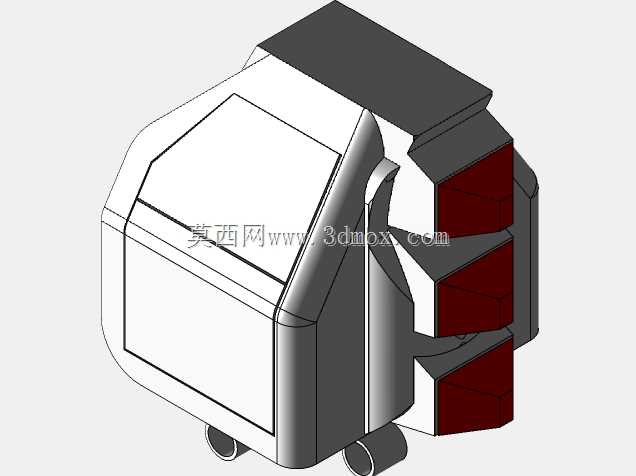

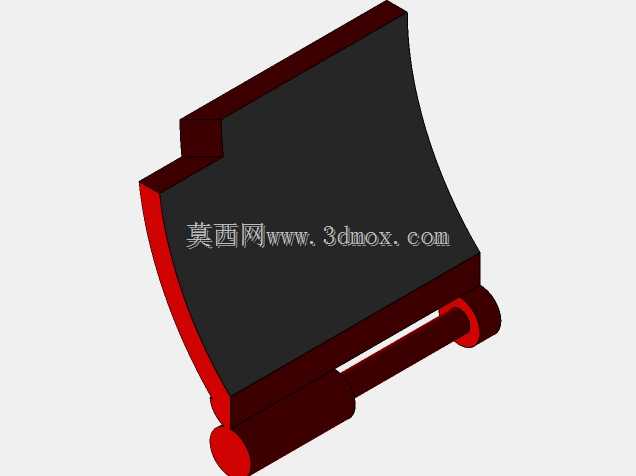

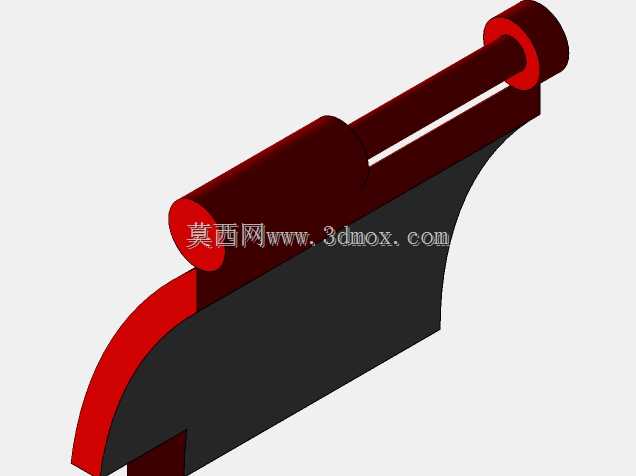

　　舵机的连接线可从内部直接穿入颈部机身，避免外露走线影响整体外观与动作流畅度。结构铰接位置全部采用自润滑的销轴配合设计，反复动作过程中无需额外添加润滑脂即可保证转动顺畅，铰接处的间隙控制在0.2mm，既保证转动无卡滞，也不会出现过大的旷量影响动作精度。头部后侧的舱体结构做了可拆卸盖板设计，后期维护时可直接拆开盖板调整内部舵机位置、更换传感器模块，无需拆解整个头部外装结构，大幅降低后期运维的拆装难度。
