单耳式工程液压油缸三维数模

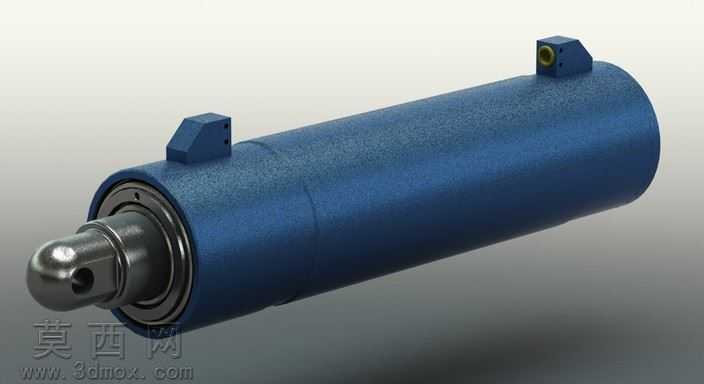

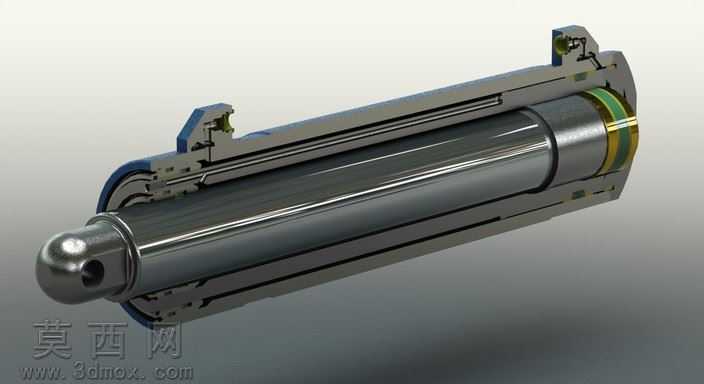

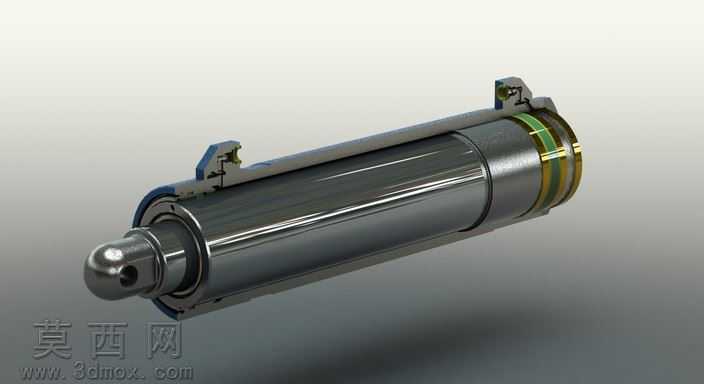

本模型为单耳铰接式液压油缸，采用三维建模软件完成全参数化设计，建模过程严格遵循液压元件的通用设计规范，完整还原了油缸的全部装配结构与细节特征。模型整体采用1:1真实比例构建，从外观轮廓到内部装配层级都经过严谨校验，可直接用于液压系统方案演示、设备结构校核、虚拟装配仿真等场景。渲染阶段采用金属材质与工业漆面材质分层赋予，缸筒部分做了深蓝色工业烤漆质感处理，表面添加细微的颗粒纹理模拟真实喷涂效果，金属活塞杆部分做了镀铬亮面金属质感调整，搭配低反光的金属铰接耳座材质，配合柔和的工业场景打光，最终渲染效果真实还原了工业液压油缸的实物质感，清晰区分了不同部件的材质差异。结构设计上，模型完整包含缸筒、活塞杆、前端盖、后端铰接耳、上部油口安装座、活塞杆端单耳连接头等核心部件，各部件间的装配间隙、配合关系都按照实际液压元件的公差要求做了合理设置，铰接部位的连接孔、安装面、密封槽等细节特征都做了完整建模，没有遗漏关键结构。设计思路围绕通用重型液压油缸的使用场景展开，采用尾部与杆端双铰接的安装形式，能够适配工程机械、重型设备等需要摆动补偿的安装工况，油口位置设置在缸筒上部的集成安装座上，符合常规液压系统的管路布置习惯，整体结构紧凑，受力路径合理，能够直观展示液压油缸将液压能转化为直线往复机械能的工作原理。模型的各零件都为可编辑状态，使用者可根据实际工况参数调整缸径、行程、安装尺寸等参数，快速衍生出适配不同场景的油缸型号，也可拆解模型查看内部装配关系，用于液压传动相关的教学演示、产品方案展示等用途，模型结构完整无破面，各部件命名规范，装配层级清晰，能够导入各类三维仿真软件做进一步的运动模拟与受力分析。
