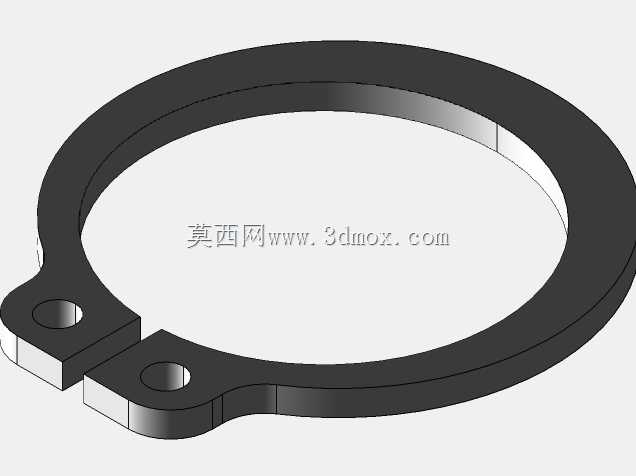

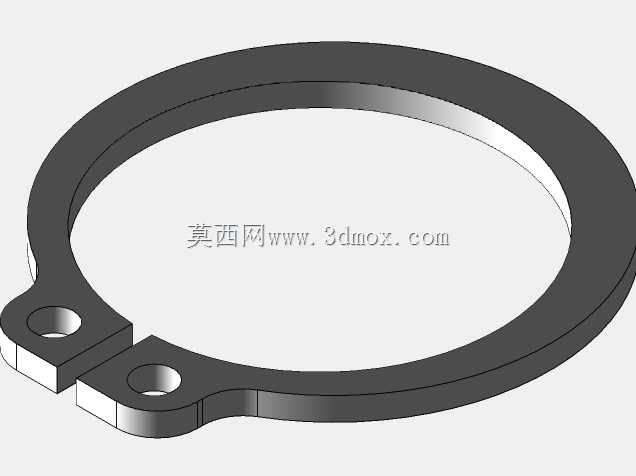

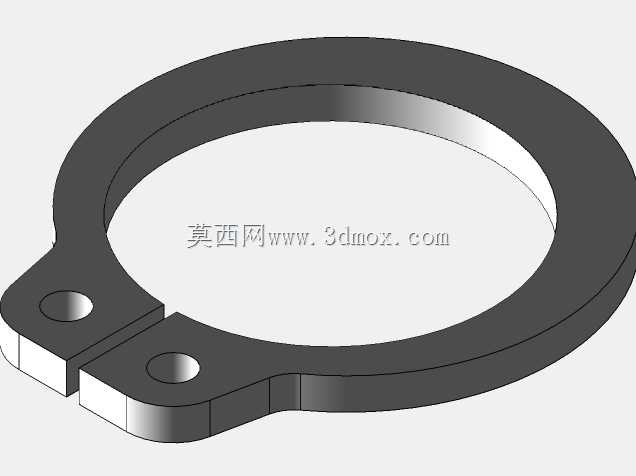

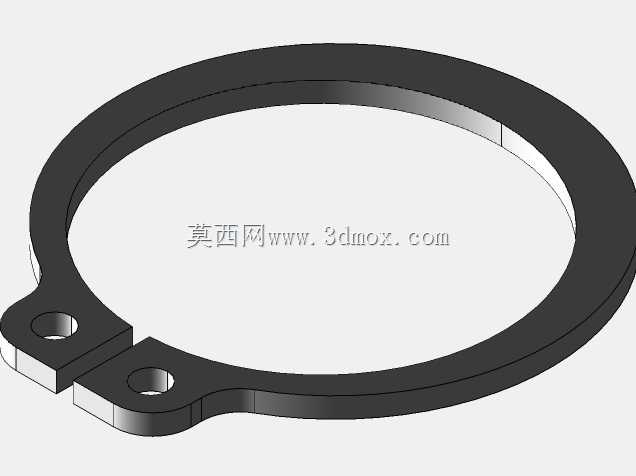

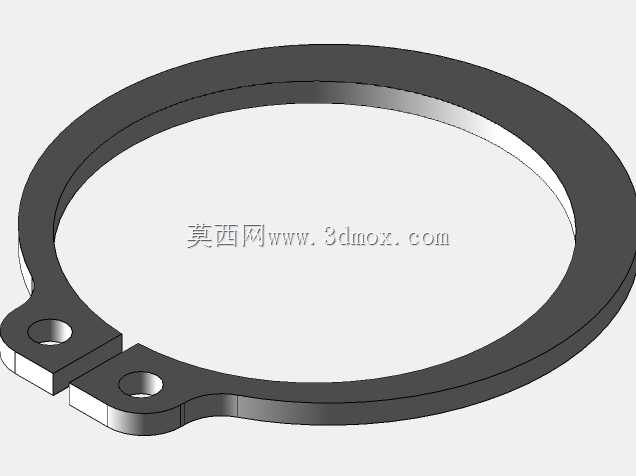

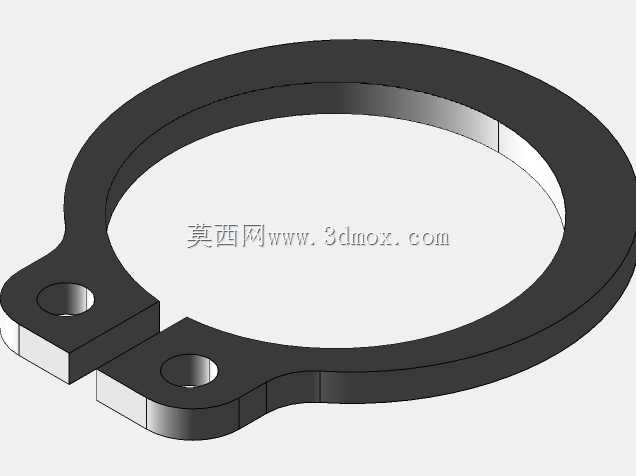

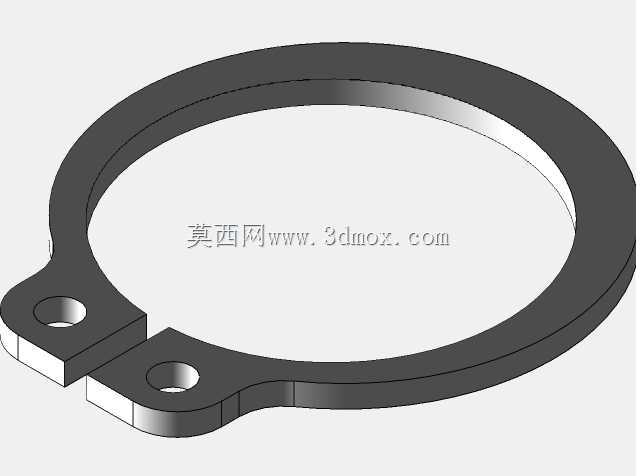

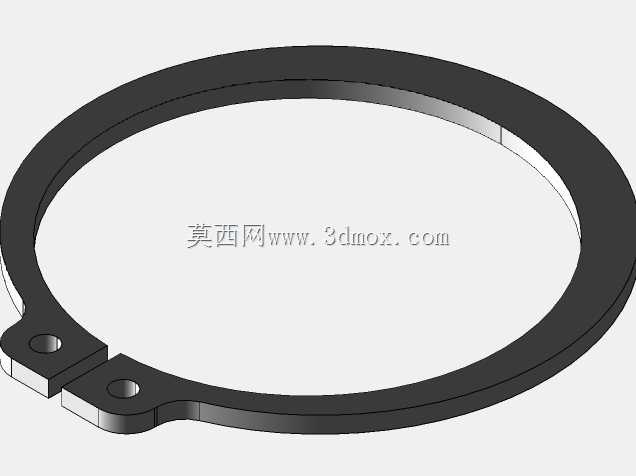

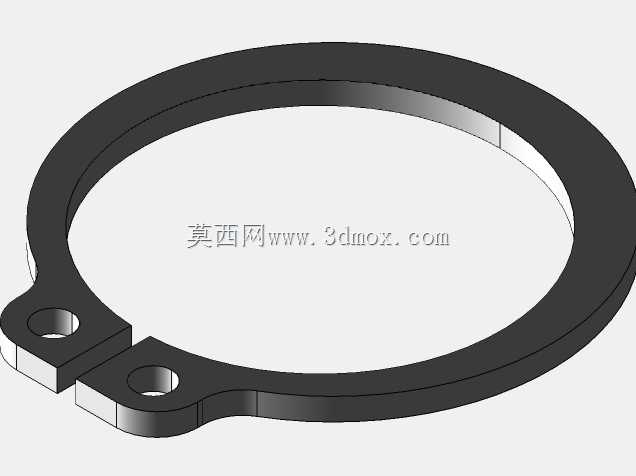

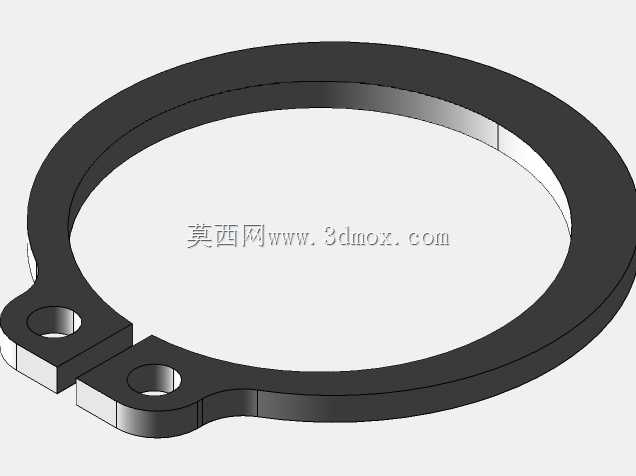

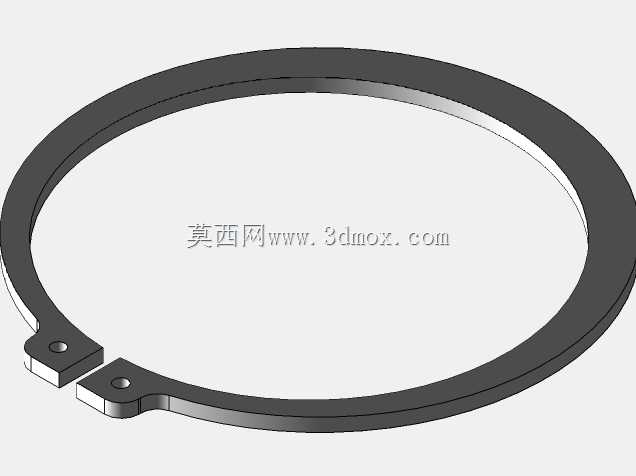

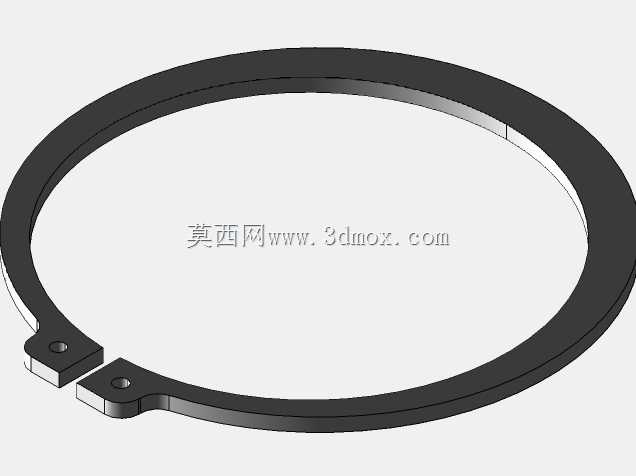

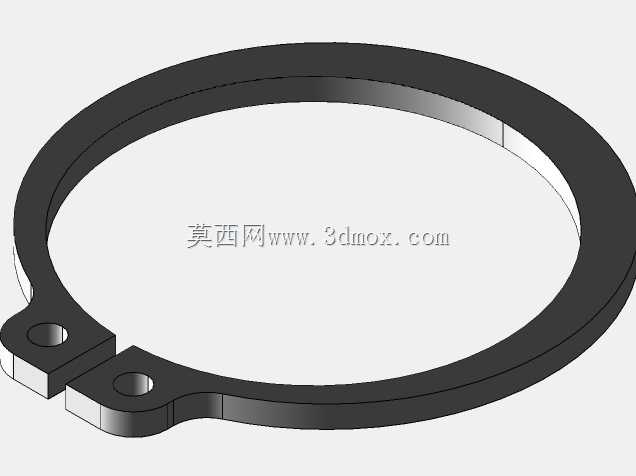

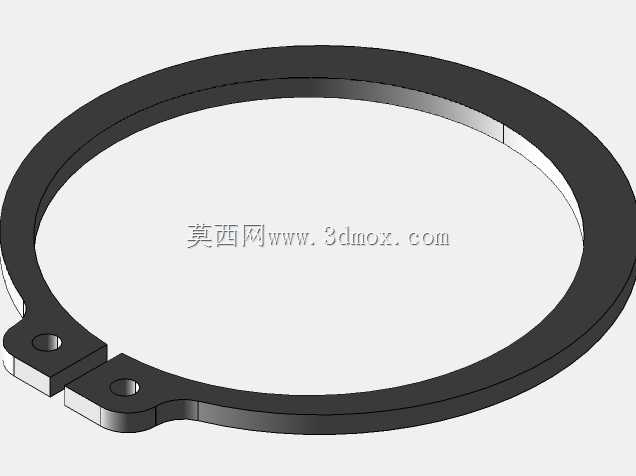

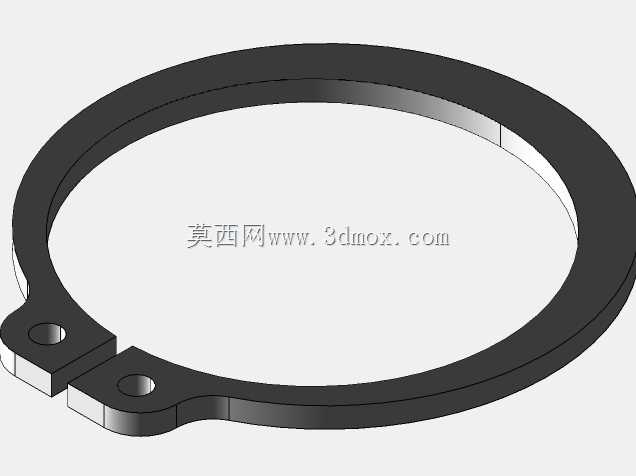

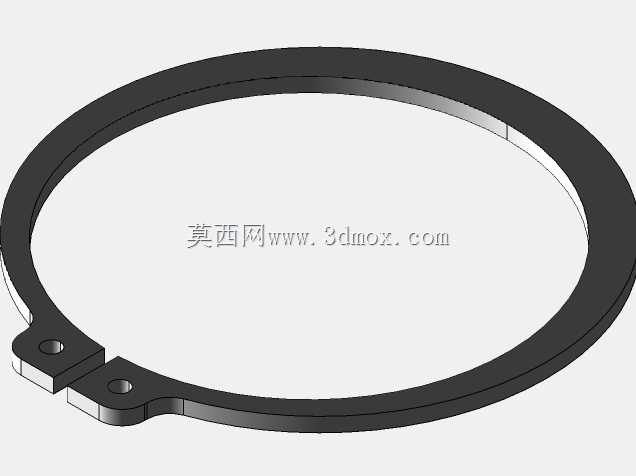

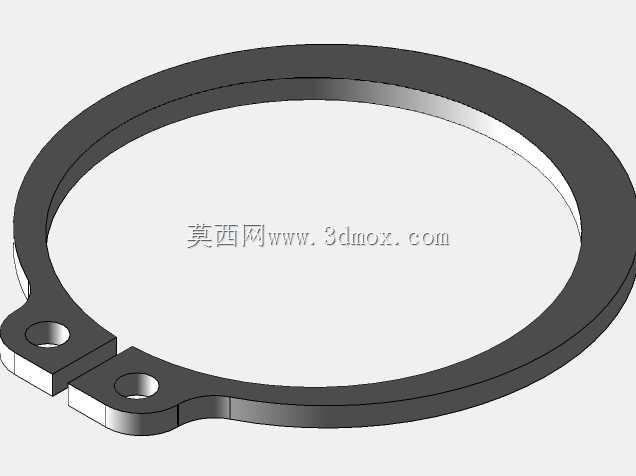

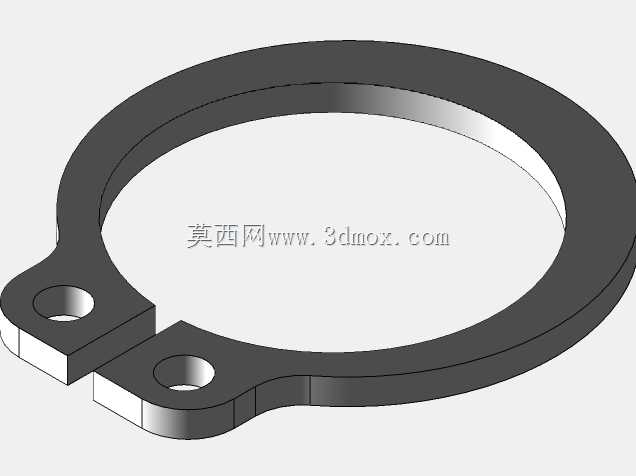

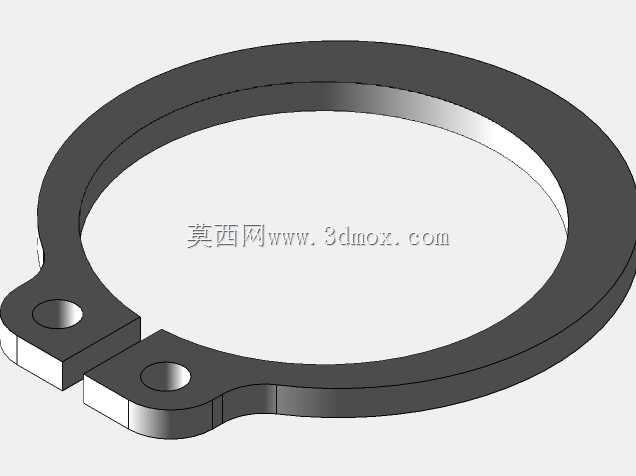

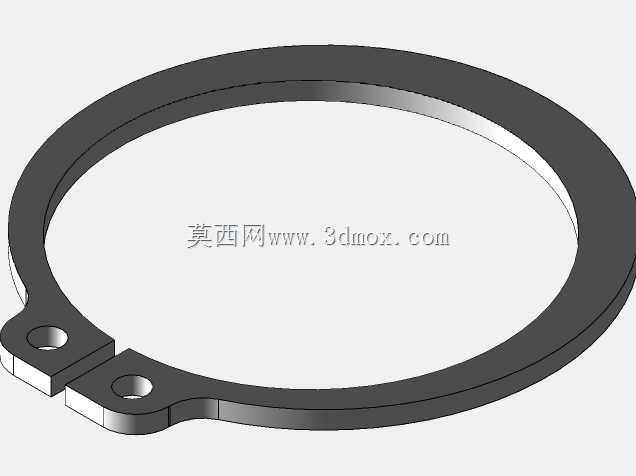

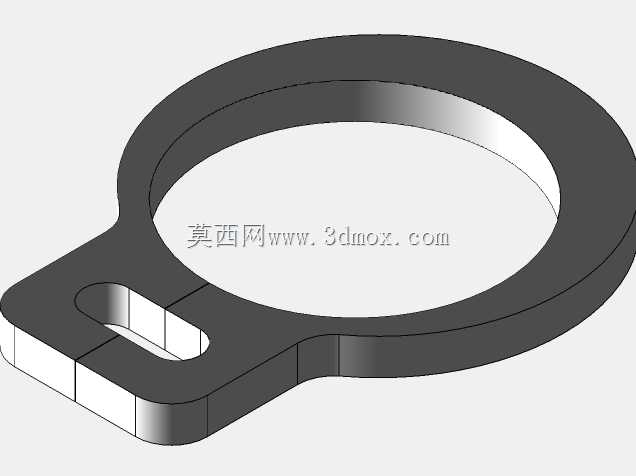

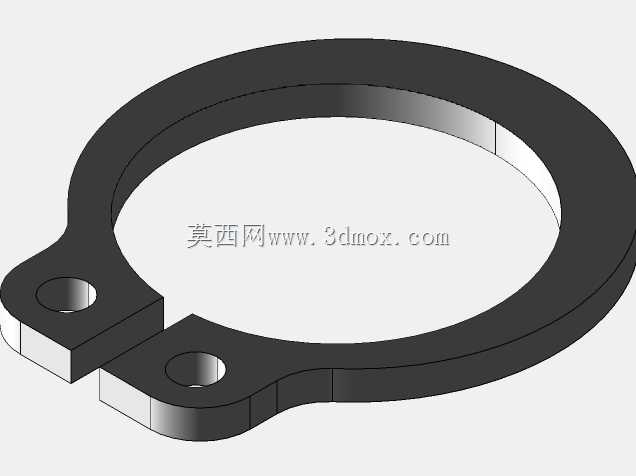

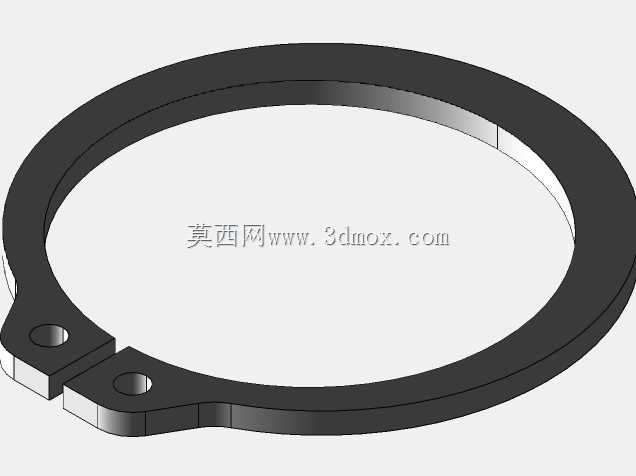

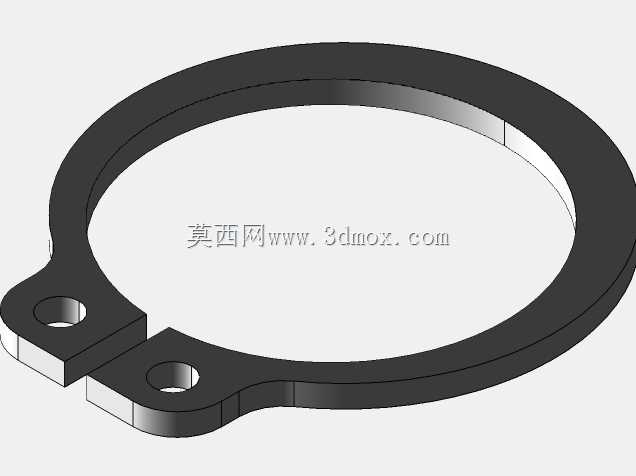

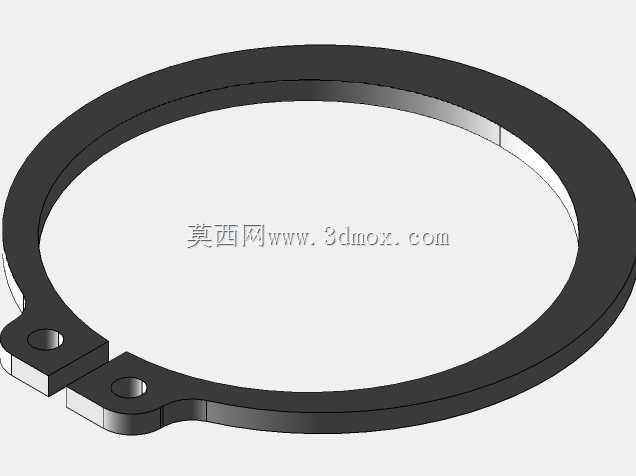

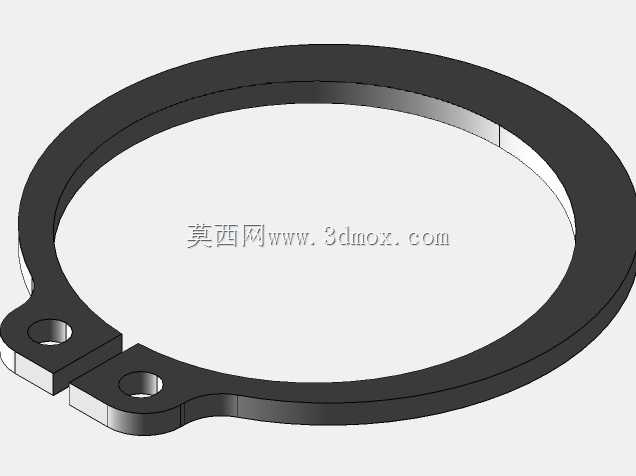

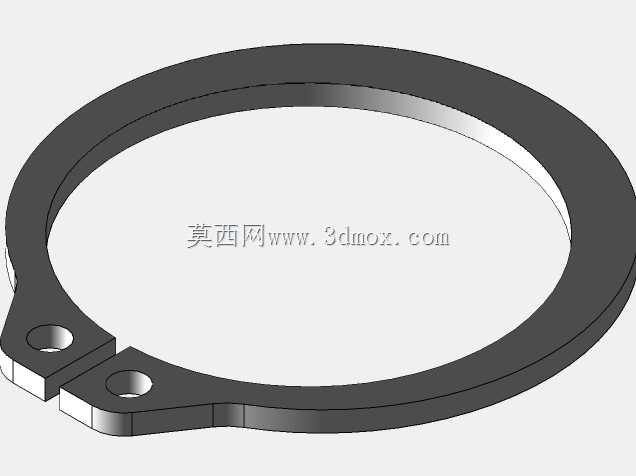

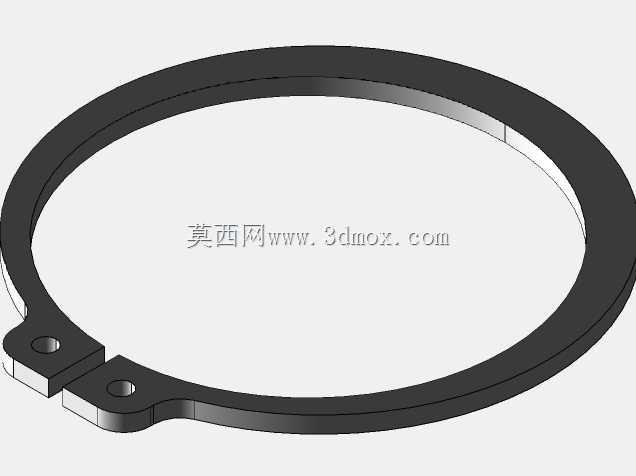

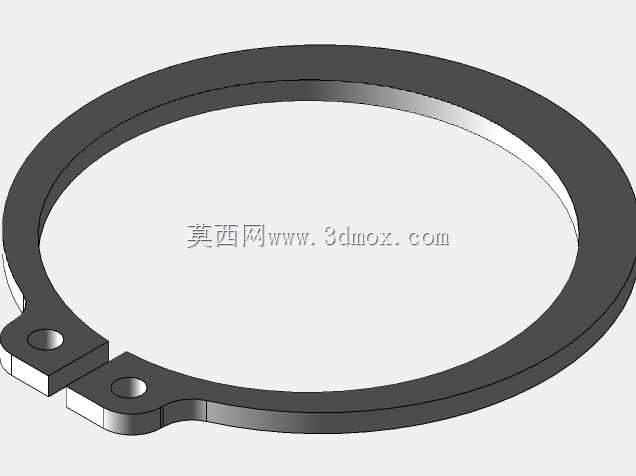

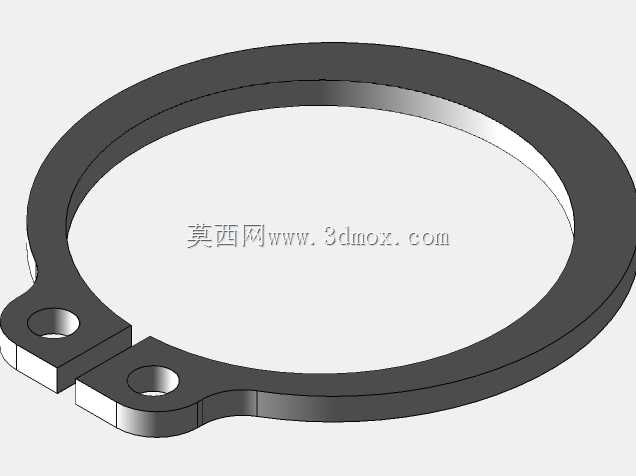

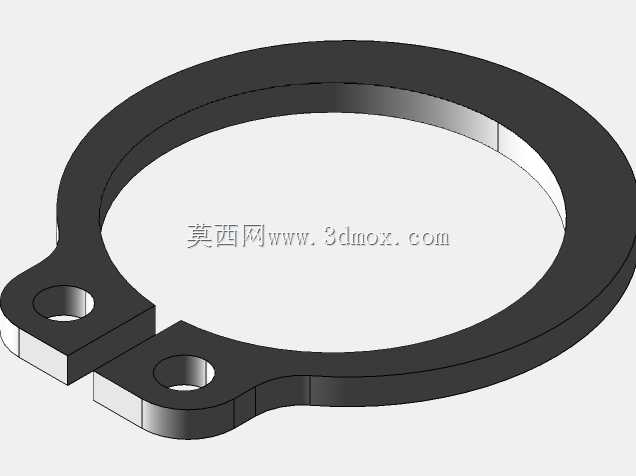

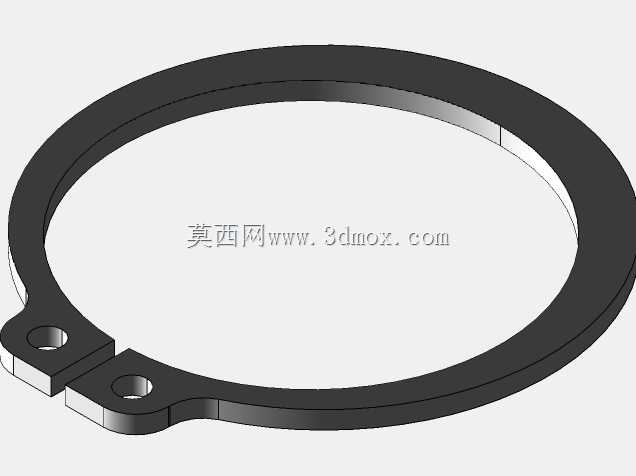

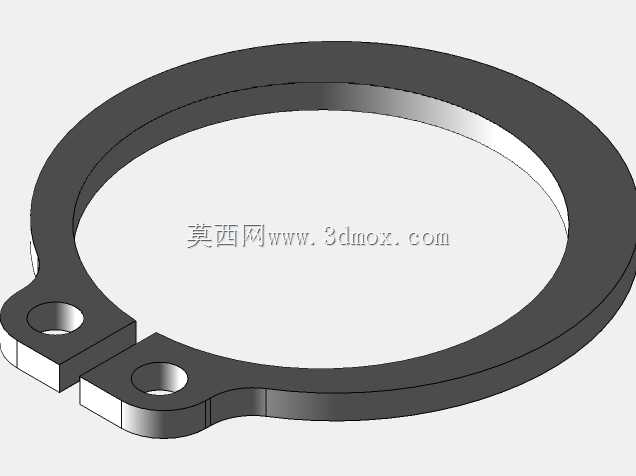

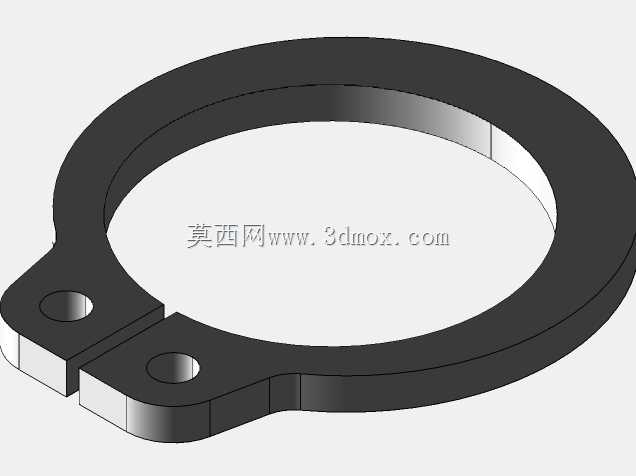

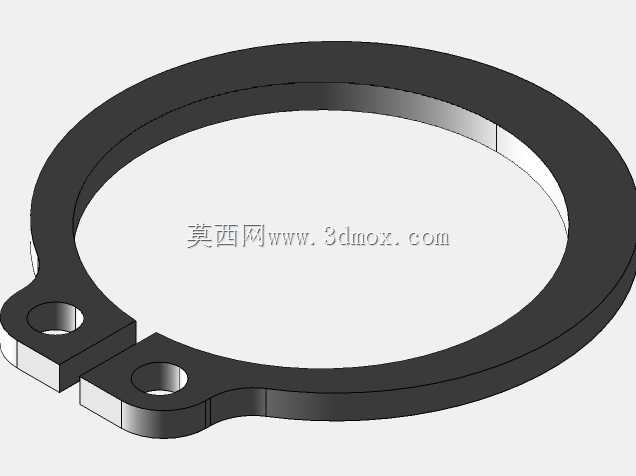

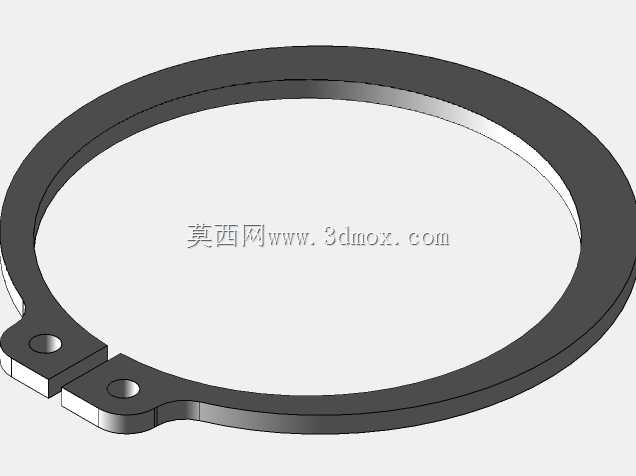

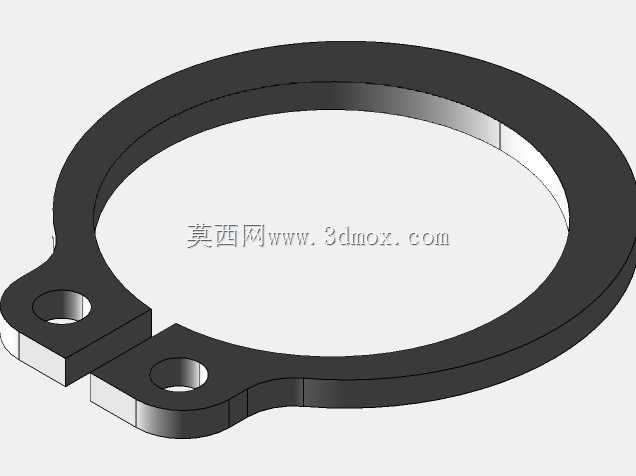

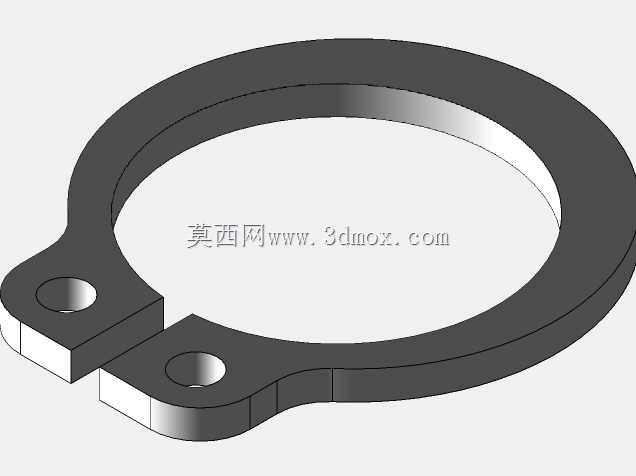

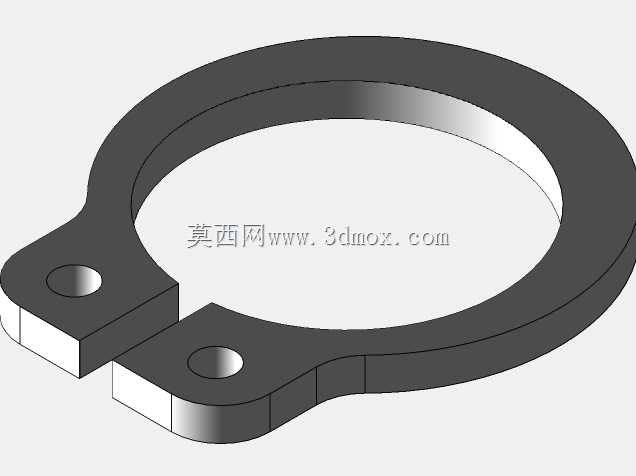

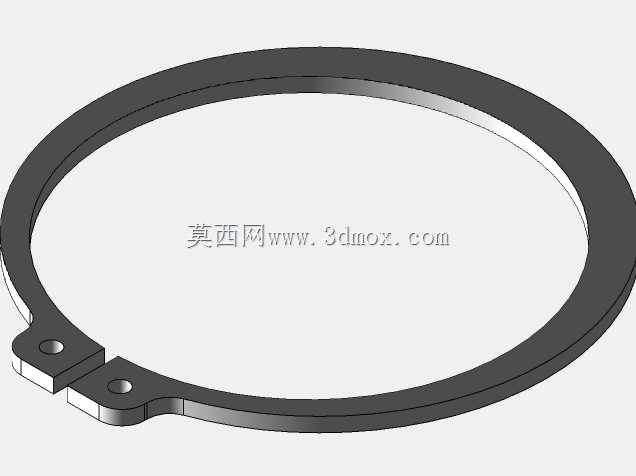

在常规机械传动与装配场景中,轴系与孔系的轴向限位一直是结构设计里容易被忽略却直接影响设备运行稳定性的环节,这款C型外扣环STWN属于外圈止动类标准挡圈,主要适配轴类零件的外圈轴向定位需求,在液压元件、传感器装配、小型传动模组、仪器仪表内部结构中都有广泛应用。从实际使用场景来看,这类挡圈常被安装在轴件预设的环形卡槽内,突出卡槽的部分可以抵住轴承内圈、齿轮端面、套筒类零件的侧面,避免零件在受轴向载荷、运行振动时出现轴向窜动,相比轴端挡圈、圆螺母锁紧的固定方式,C型外扣环占用的轴向安装空间极小,不需要在轴端加工螺纹孔或者预留锁紧螺母的安装位置,非常适合结构紧凑、轴向空间受限的小型装配场景。从设计思路上看,这款挡圈采用标准C环开口结构,

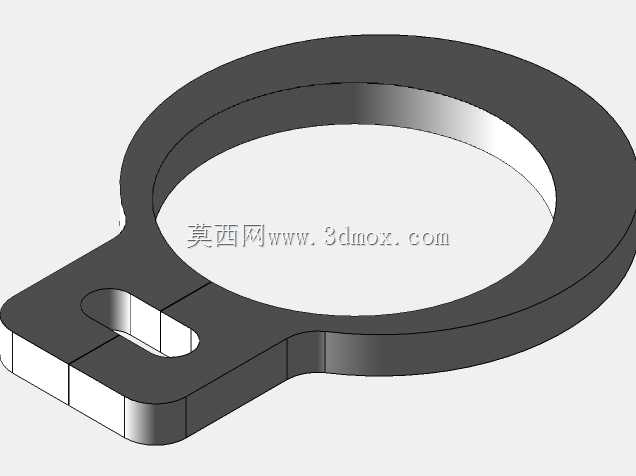

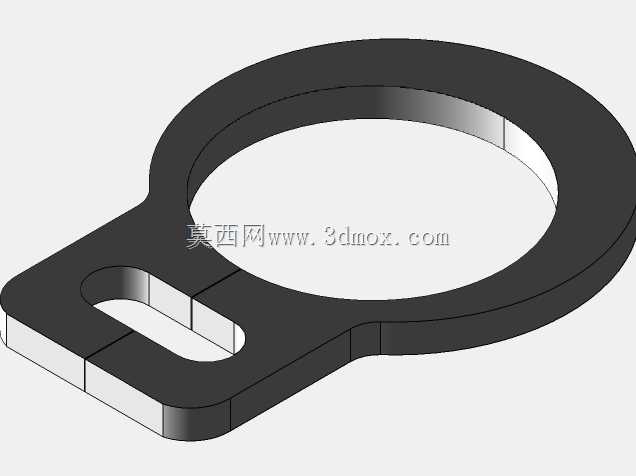

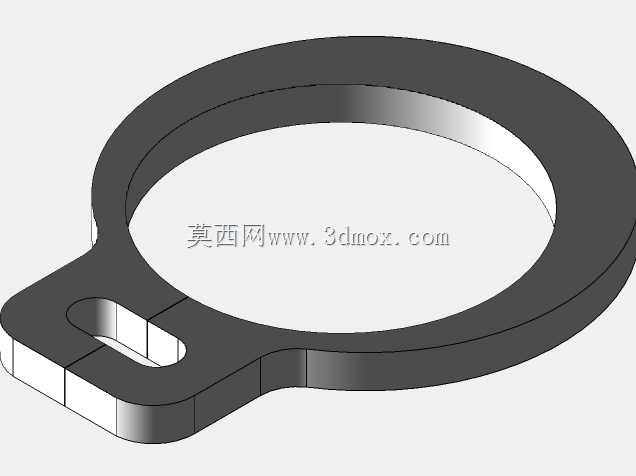

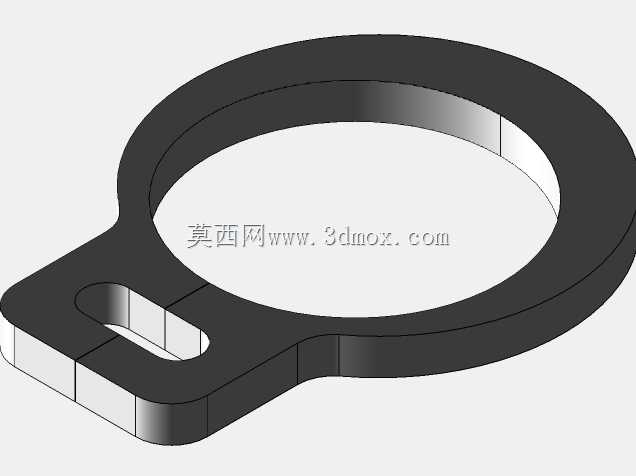

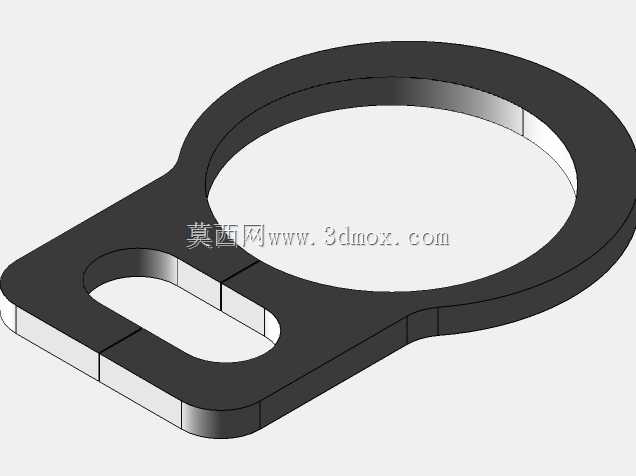

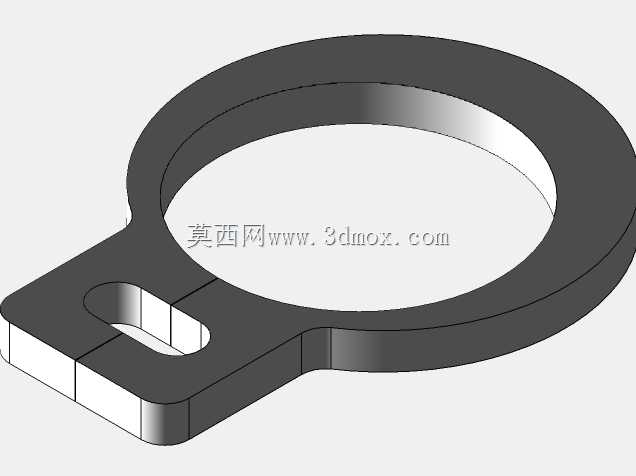

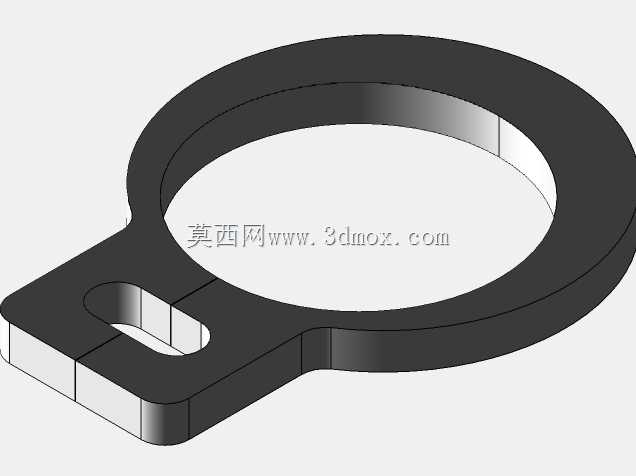

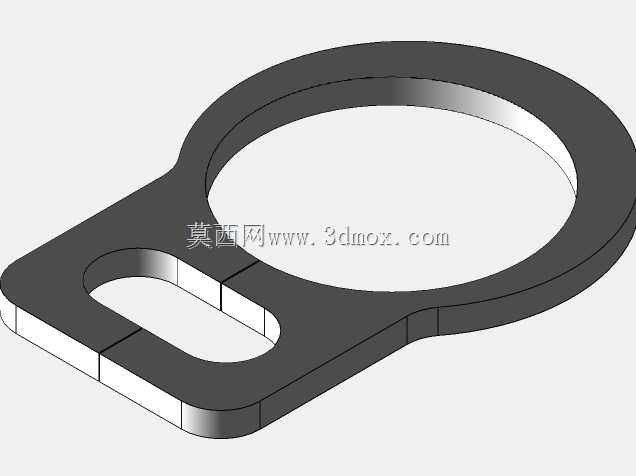

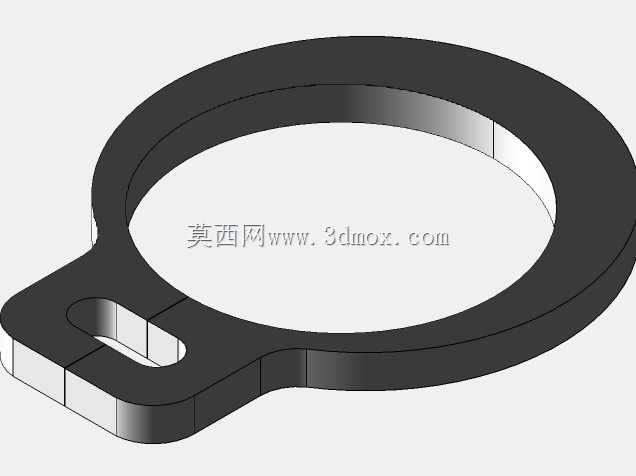

开口处预留了卡簧钳的操作卡槽,安装时可以用外卡簧钳钳住两个操作孔,将挡圈撑大后套入轴上的对应卡槽,松开后挡圈依靠自身弹性回弹卡入槽内,安装与拆卸都不需要复杂工装,日常维护更换的效率很高。挡圈的主体为等厚环形结构,带延伸的操作耳,耳上开设的长圆形操作孔适配标准外卡簧钳的钳头尺寸,安装时不会出现钳头打滑的问题;挡圈的内圈尺寸与卡槽底径匹配,外圈尺寸略大于被限位零件的内孔或者轴肩配合直径,保证足够的限位接触面积,避免应力集中压伤被固定零件的端面。在安装边界上,设计时需要注意轴上卡槽的位置精度,卡槽的宽度要与挡圈厚度匹配,卡槽的深度需要保证挡圈卡入后,外圈突出轴面的高度满足限位要求,同时不能因为突出过高导致与相邻转动零件发生刮蹭;
挡圈的开口方向在安装时可以根据装配空间调整,避开轴上的键槽、油孔等结构,避免挡圈受力不均出现弹出失效的问题。这类挡圈的材质通常选用弹簧钢制作,经过热处理后具备足够的弹性与硬度,在反复拆装或者长期受轴向冲击载荷的工况下,也能保持足够的卡紧力,不会出现松弛变形的问题,相比一体式限位结构,这种可拆卸的挡圈结构能大幅降低装配与后期维护的成本,在批量生产的小型设备、仪器仪表装配中应用十分普遍。
