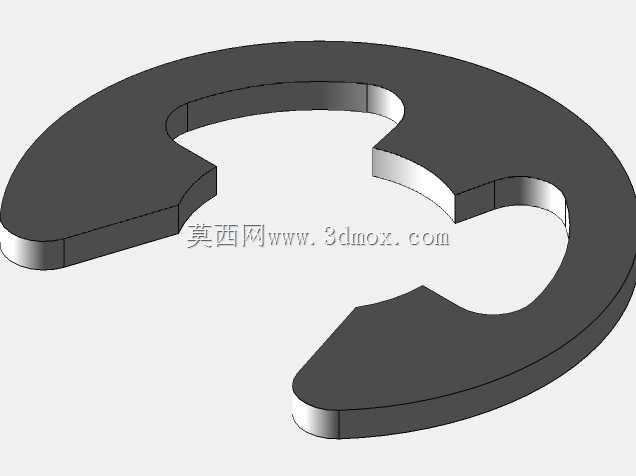

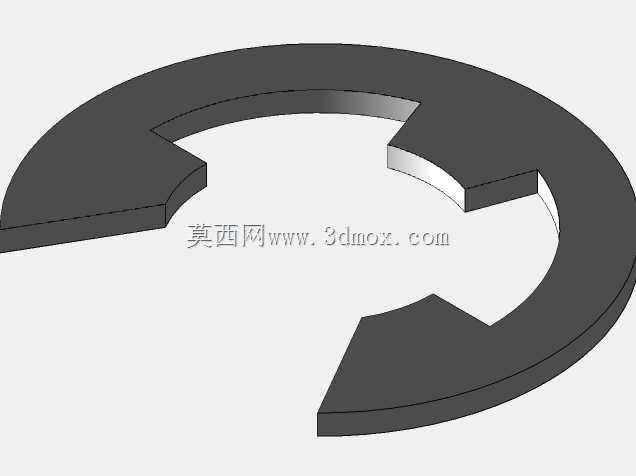

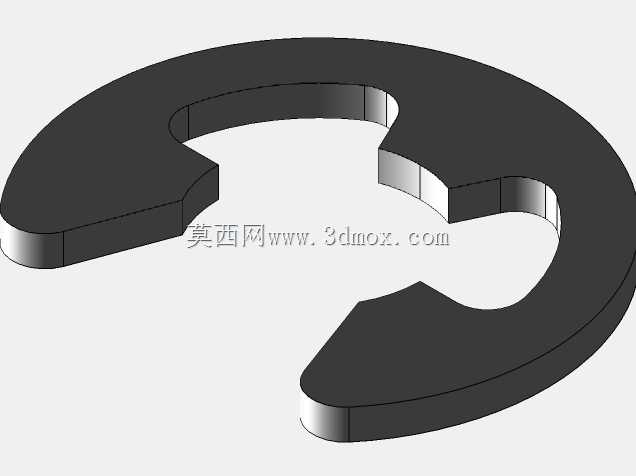

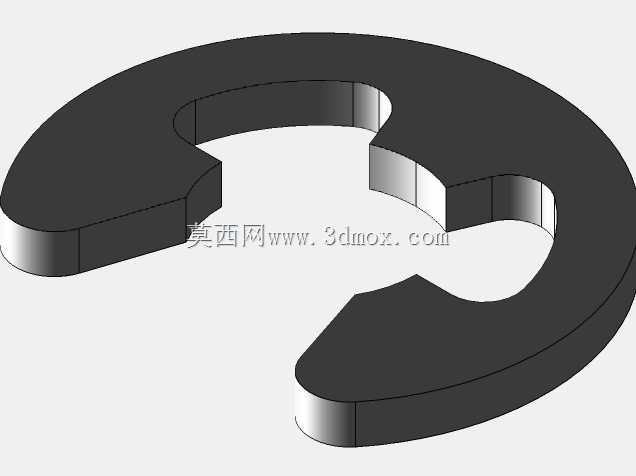

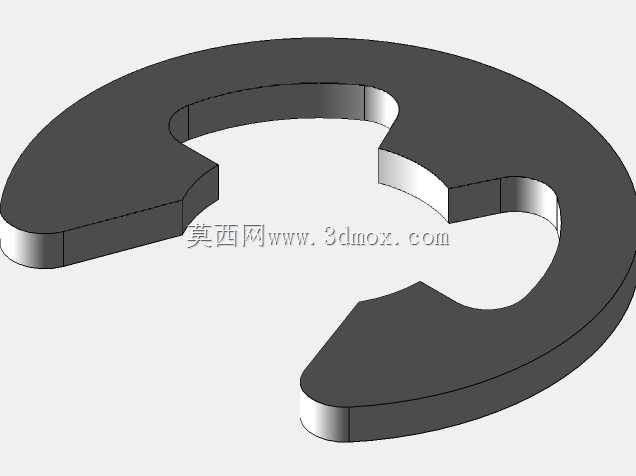

径向安装E型外卡入式固定环结构

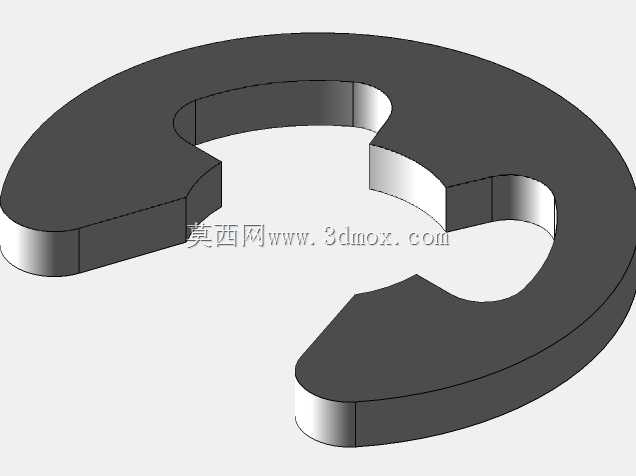

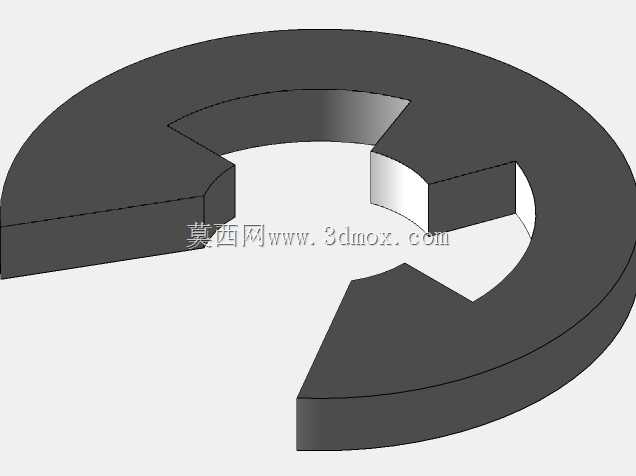

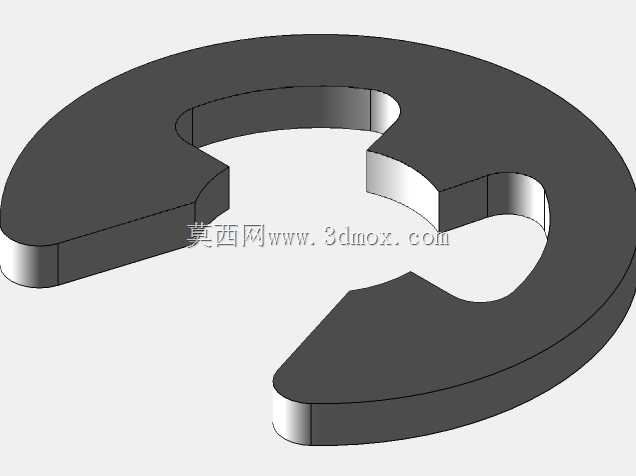

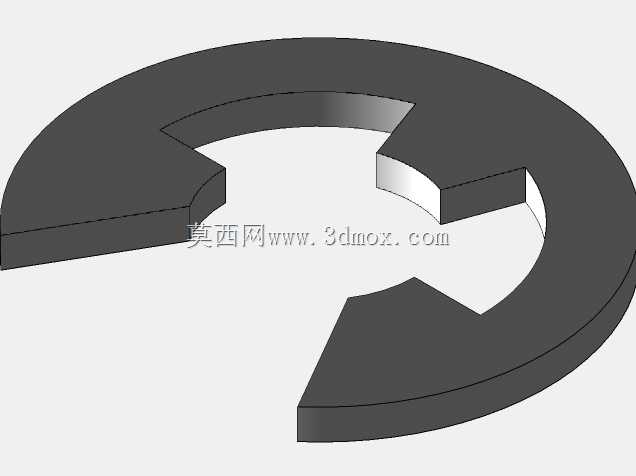

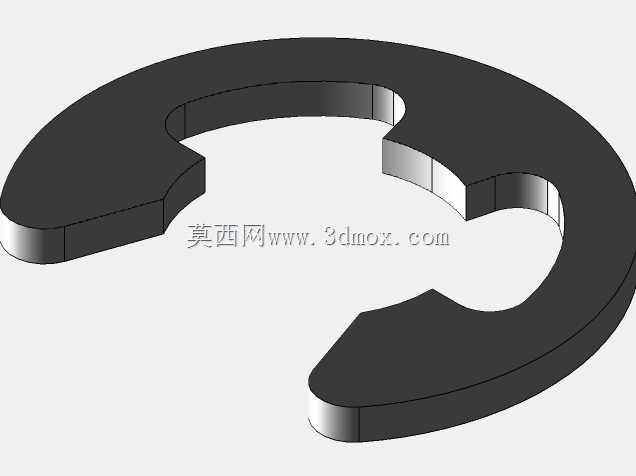

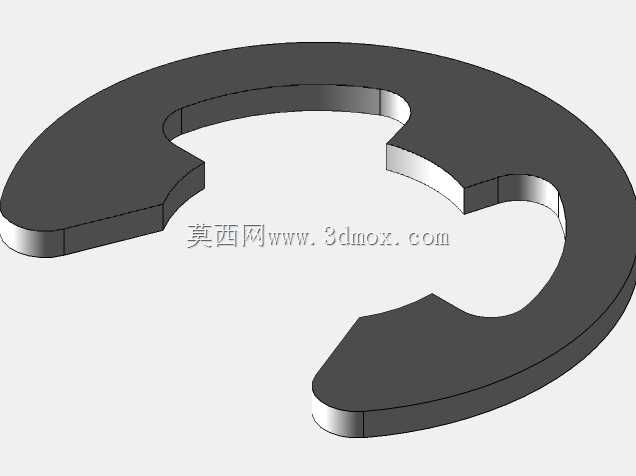

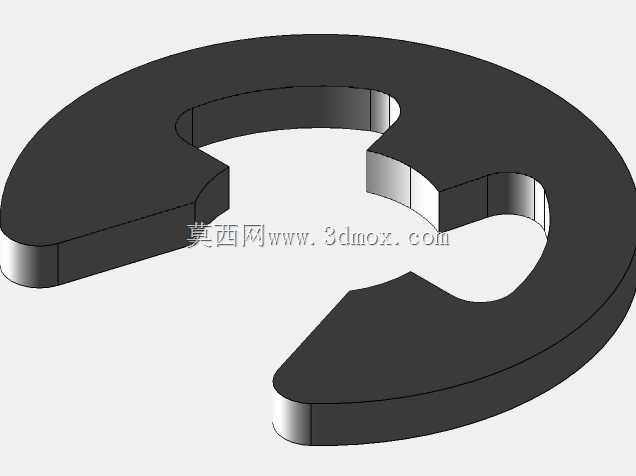

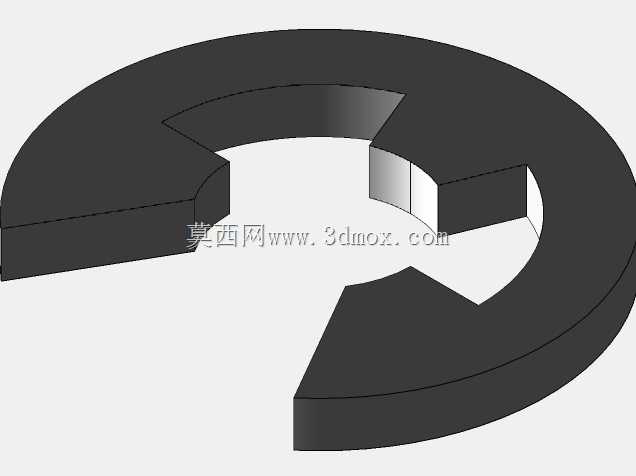

　　这类E型外部固定环常被用于轴系端部的轴向限位场景，在小型传动机构、仪器仪表内部的精密轴系、家电传动组件、办公设备走纸机构中都能见到它的身影，相比传统的轴用弹性挡圈，它的径向安装特性不需要轴端加工出完整的环槽倒角，也不需要从轴端套入安装，能在轴系已经预装了轴承、齿轮等零件的状态下，从轴的径向直接卡入预设的浅槽内，完成对轴上零件的轴向窜动限制，大幅降低装配工序的复杂度，尤其适合轴端空间受限、无法使用卡簧钳伸入操作的紧凑装配场景。从结构设计来看，该固定环采用开口式C型基础结构，三个卡接凸爪对应卡入轴上的环槽内，开口处的导向斜面做了圆弧过渡处理，安装时只需要对准环槽位置径向施压，就能让环体产生微量弹性变形滑入槽内，

　　卡入后环体内壁与环槽底面完全贴合，三个受力点均匀分布在轴的圆周方向，能承受中等强度的轴向冲击载荷，不会因为单侧受力出现松脱脱出的问题。环体的外圈厚度做了等厚设计，外圈端面与被限位零件的端面接触面积充足，不会因为接触应力过大刮伤被限位的塑料齿轮、粉末冶金轴承这类软质零件的端面，相比线径更细的E型卡簧，它的接触承压面积提升了近40%，能适配更大的轴向限位载荷需求。在安装边界上，这类固定环对应的轴槽深度不需要过深，通常槽深控制在环体径向厚度的三分之一即可，不会过度削弱轴的结构强度，轴槽的宽度只需要比环体厚度大0.05到0.1毫米，就能保证环体卡入后没有多余的轴向窜动间隙，环体的外圆直径比被限位零件的安装孔直径小1到2毫米，

　　不会和零件内孔发生刮擦干涉。设计建模时需要重点注意开口处的弹性变形量控制，开口的间隙尺寸要匹配对应的轴径，既要保证安装时的弹性变形量在材料许用应力范围内，不会因为过度变形出现断裂，也要保证卡入后环体的回弹量足够，能牢牢卡在环槽内不会松脱，三个卡爪的内侧定位弧面要和对应轴径做同心约束，保证卡入后三个卡爪能同时贴合环槽侧壁，避免出现偏载导致的局部应力集中。在实际选型应用中，这类固定环常被用来替代传统的轴端挡圈、锁紧螺母这类轴向限位零件，在空间紧凑的小型传动结构里，它不需要在轴端加工螺纹孔，也不需要预留锁紧螺母的安装空间，能有效缩短轴系的整体长度，让设备结构更加紧凑，同时它的拆装也十分便捷，只需要用一字螺丝刀撬动开口位置就能让环体变形脱出，不需要专用的卡簧钳工具，适合售后维护场景下的快速拆装更换。
