沉孔式锥形销定位块结构设计

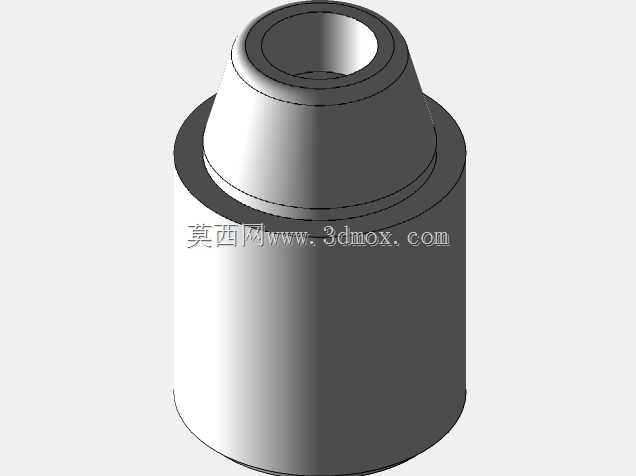

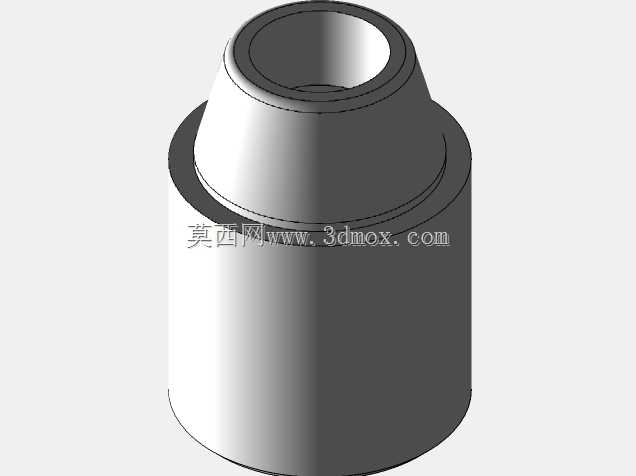

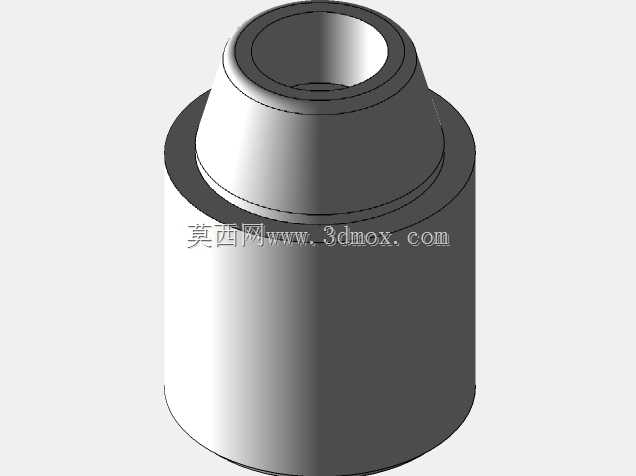

　　在工装夹具、精密检测治具以及自动化装配线的定位工位设计中，锥形销定位块是实现工件快速精准对位的核心基础元件，这款带沉孔结构的锥形销定位块，主要适配需要重复拆装、定位精度要求在0.02mm以内的工位场景，比如汽车零部件焊装夹具的工件预定位、精密五金件冲压模具的料带定位、自动化检测设备的工件载具对位等场景，相比普通圆柱销定位结构，锥形配合的形式能够自动补偿销与孔之间的微小间隙，避免反复拆装后出现的定位偏移问题，同时降低工件上下料时的卡滞概率。从结构设计逻辑来看，这款定位块采用整体圆柱式外形，主体分为上下两段等直径的圆柱基体，中间预留环形退刀槽，既方便加工时的磨削工序走刀，也能在安装时避开安装板面上的微小凸起或焊渣残留，

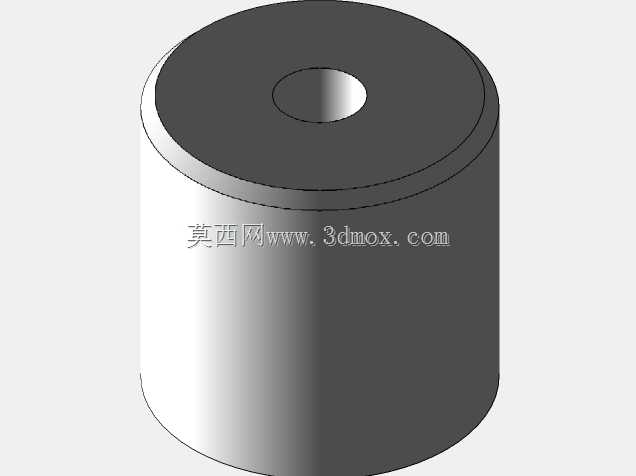

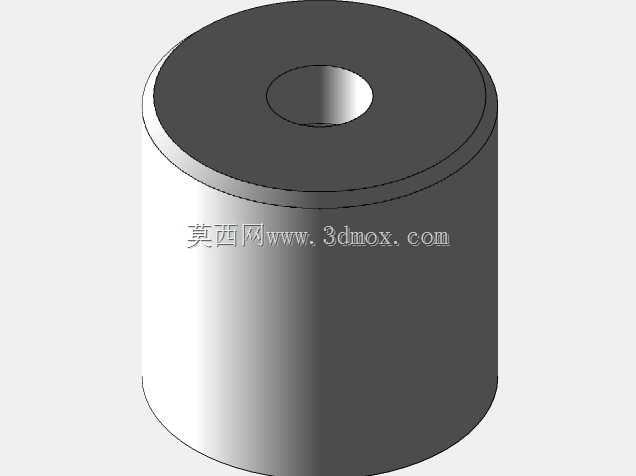

　　保证定位块安装端面与安装基面完全贴合。顶部的沉孔为锥形销的安装预留了同轴定位空间，锥形销装入后与沉孔的锥面完全贴合，能够将工件放置时的侧向力均匀传导到整个定位块基体上，避免单点受力导致的销体变形。设计时将定位块的外径与安装孔采用H7/m6的过渡配合，安装时压入安装板的预制孔内即可完成固定，不需要额外设计紧定螺钉或者法兰固定结构，能够大幅压缩安装空间，适合布局紧凑的多工位定位场景。外形尺寸方面，定位块的总高根据常用工装板厚度设计为适配15-20mm安装板的规格，安装时压入安装板后上端面高出安装板面的高度控制在10mm左右，既保证足够的配合长度来承受侧向载荷，也不会因为突出过高导致工件上下料时发生碰撞。中间的环形槽宽度控制在2mm，

　　深度1mm，既满足加工退刀需求，也不会削弱定位块的整体结构强度，经过调质处理的基体硬度能够达到HRC28-32，在频繁的工件拆装摩擦下能够保持长期的尺寸稳定性，避免长期使用后出现磨损导致的定位精度下降。在实际选型应用中，这类锥形销定位块通常成对使用，一个作为主定位限制工件的X、Y向移动自由度，另一个作为副定位限制工件的转动自由度，搭配对应的锥形定位孔使用时，能够抵消工件本身的孔位加工公差带来的装配偏差，即使工件孔位存在0.1mm以内的位置度误差，也能通过锥面的导向作用顺利滑入定位位置，大幅降低工件上料时的对位难度，减少自动化设备的上料等待时间，提升整线的运行节拍。
