短款锥形销定位套件结构设计

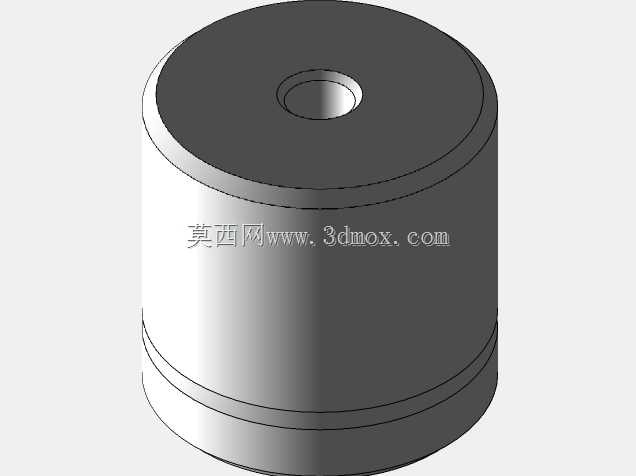

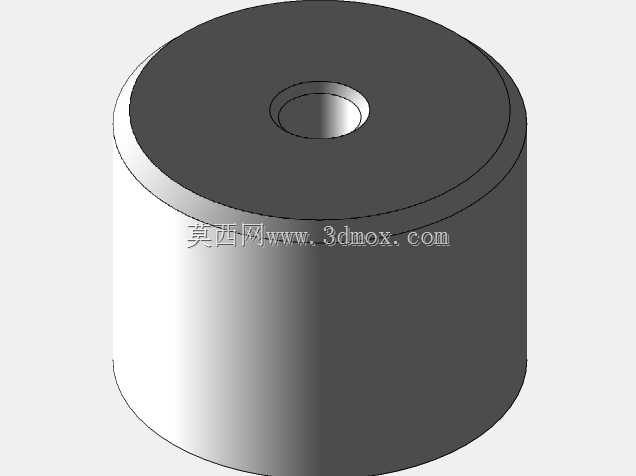

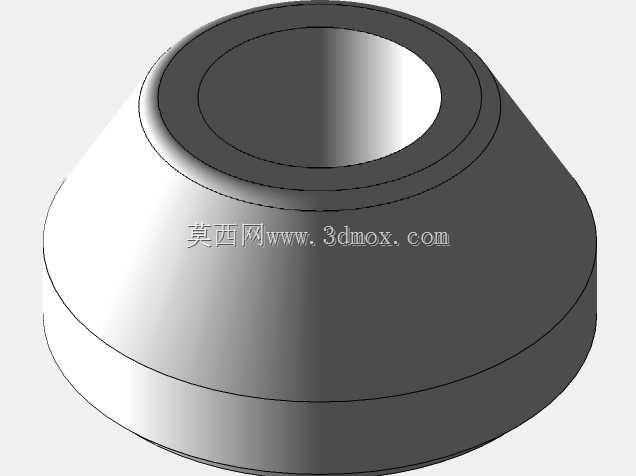

　　在工装夹具、自动化装配线以及精密检测工位的定位环节，锥形销定位结构是应用极为广泛的定位元件，这款短款锥形销定位套件，主要针对安装空间受限、定位行程较短的工位设计，区别于长行程锥形定位销，短款结构的整体高度更低，侧向抗偏载能力更强，在频繁启停的往复定位场景中能有效降低销杆受径向力产生的形变风险。从结构设计逻辑来看，套件主体采用圆柱基体加中心锥形销孔的组合形式，圆柱外圆可直接嵌入工装基板的预制安装孔内，依靠外圆与安装孔的过渡配合实现初步定位，基体底部设置的环形止口可贴合基板安装面，避免定位块受轴向冲击力时发生窜动，中心的锥形销孔采用小角度锥面设计，锥面角度控制在合理区间内，既保证锥形销导入时的顺畅导向，

　　又能在销体完全就位后实现无间隙锁紧，消除配合间隙带来的定位累积误差。实际应用场景中，这类定位套件常成对使用，分别布置在工装台的对角位置，配合带锥形头的定位销实现工件的快速装夹定位，在汽车零部件焊装工位、电子产品组装夹具以及精密模具的合模定位环节都能见到这类结构的身影，相较于圆柱销定位，锥形结构的容错率更高，即使工件放置位置存在小幅偏差，锥面的导向作用也能将工件引导至准确位置，无需操作人员反复调整工件位置，能有效提升单件装夹的作业效率。从安装边界来看，这款短款定位套件的外圆直径适配常规工装基板的标准安装孔尺寸，基体高度控制在较低范围，不会过多占用工装台的垂直空间，中心锥孔的深度经过匹配设计，既能保证锥形销的啮合长度满足抗剪切要求，

　　又不会因锥孔过深导致基体整体刚性下降，基体外侧的环形凹槽可用于安装O型密封圈，在有切削液、粉尘的加工工位中，能阻挡杂物进入锥孔配合面，避免长期使用后杂物堆积导致定位精度下降。设计过程中针对锥面的接触面积做了优化，锥面有效接触长度占总锥长的七成以上，保证定位时接触面受力均匀，不会出现局部应力集中导致的锥面压溃变形，基体上下端面的平行度、外圆与中心锥孔的同轴度都按照精密工装的公差等级设定，能满足多数中等精度以上的定位需求，在需要频繁更换工装的柔性生产线上，这类标准化的定位套件可直接替换同规格的磨损件，无需重新加工调整，大幅降低工装维护的时间成本。
