平底式V形定位夹持块结构设计

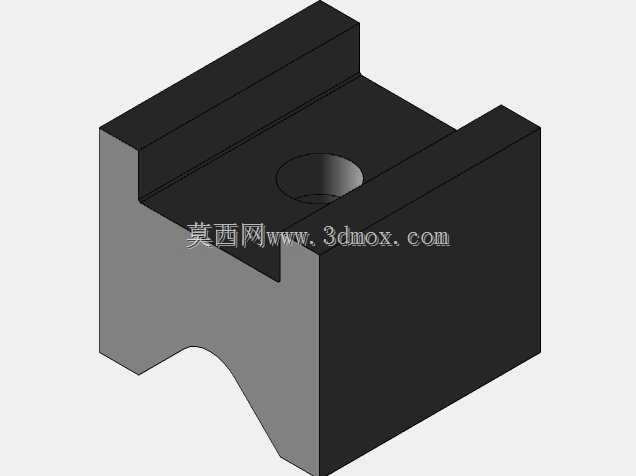

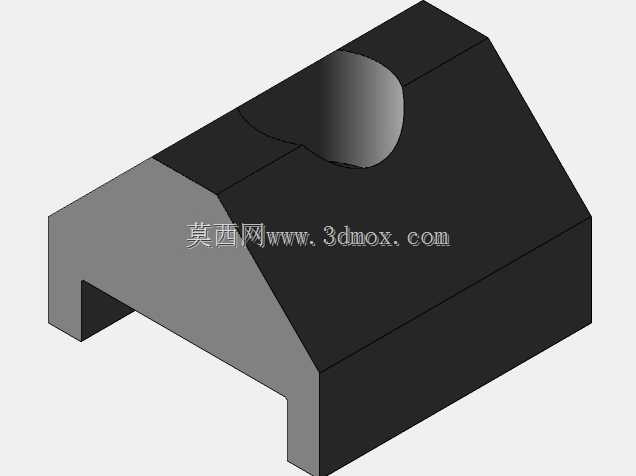

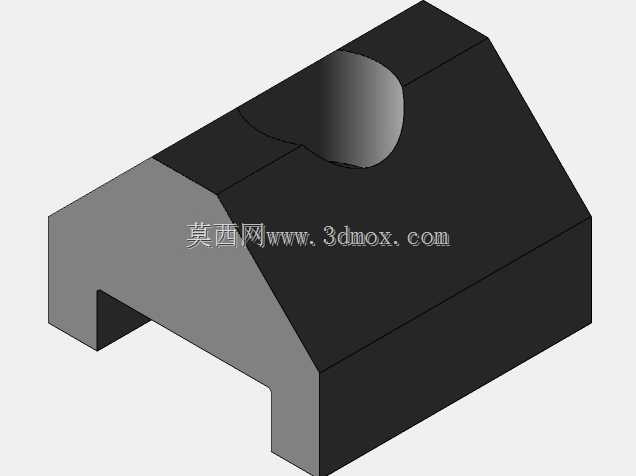

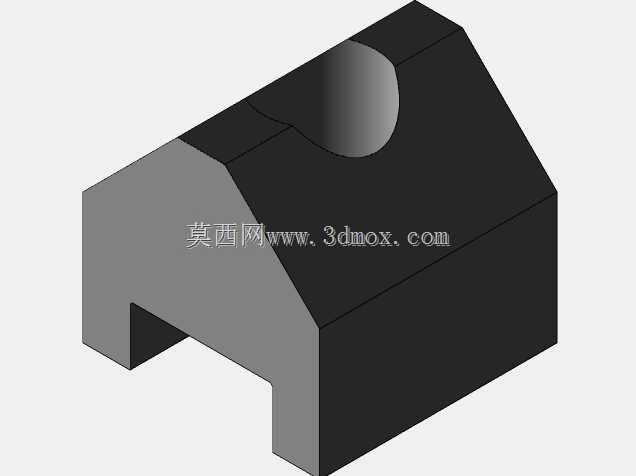

　　在机械加工、检测工位的工件装夹环节，轴类、管状类回转体零件的定位精度直接决定工序加工质量与检测数据可靠性，这款平底结构的V形定位块正是针对这类场景开发的基础定位组件。不同于常规悬空式V形架，该定位块采用一体化平底式基座设计，底部为平整安装面，可直接贴合工装板、机床工作台T型槽面或者检测平台台面安装，不需要额外制作转接底座，能大幅缩减工装搭建的准备周期。主体的V形开口采用对称式结构设计，开口角度适配常规直径区间的回转类零件，支撑面做了等宽贴合处理，工件放置后能自动完成对中定位，避免人工找正带来的同轴度误差，不管是铣削加工工序的工件固定、三坐标检测时的工件支撑，还是自动化产线流转工位的工件定位，都能稳定提供可靠的定位基准。

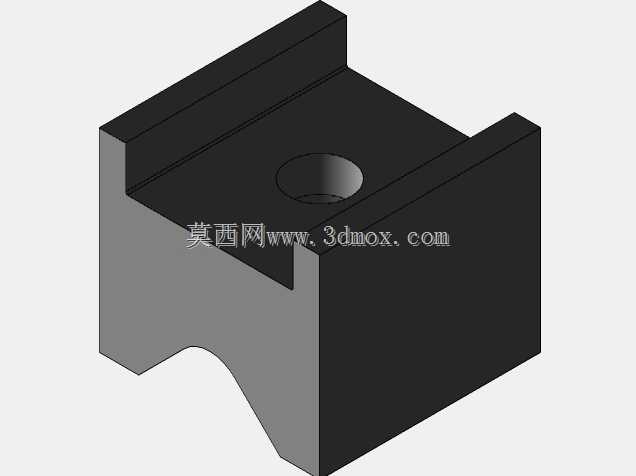

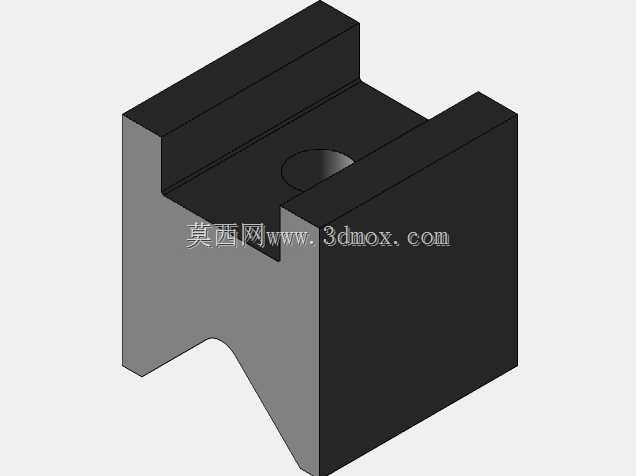

　　从结构设计逻辑来看，这款定位块采用整体式块体结构，没有多余的拼接装配部件，块体上方预留的纵向安装孔可配合锁紧螺栓完成自身与安装基面的固定，侧面的垂直立面可作为侧向定位的靠面，配合夹具的压持组件就能完成工件的完全固定。V形支撑部位与底部基座之间做了加强过渡结构，能承受较大的装夹压紧力，即使在粗加工工序承受较大切削载荷时，也不会出现结构变形导致的定位偏移。25mm的标准装配高度适配多数通用工装的安装高度差要求，不需要额外加装垫高块就能匹配常见的加工、检测工位的作业高度，块体整体外形规整，没有突出的异形结构，在工装排布时可以紧密并排布置，适配多工位并列装夹的产线布局需求。

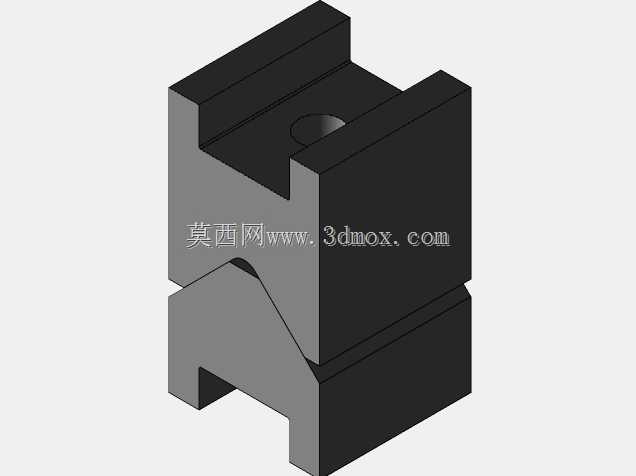

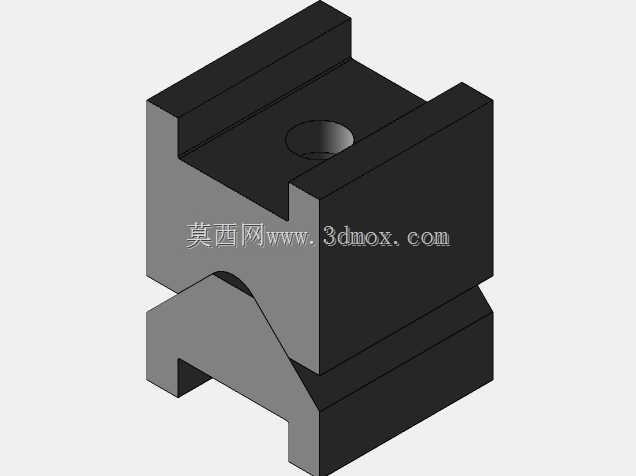

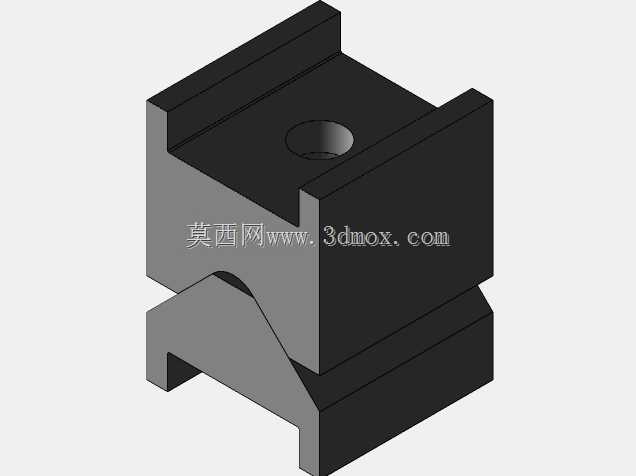

　　实际应用中，这类V形定位块常成对配合使用，针对长轴类零件可根据工件长度调整两个定位块的间距，保证支撑点落在工件的合理受力区间，避免工件装夹后出现挠曲变形；针对短轴类或者盘类带轴颈的零件，单块定位块配合端面靠挡就能完成完全定位。块体的V形工作面做了平直度处理，与工件接触的线支撑区域粗糙度控制在合理区间，既避免划伤工件表面，也能保证定位接触的稳定性，不会因为接触面粗糙导致工件放置出现倾斜。平底安装面的平面度与V形工作面的对称度做了公差匹配，安装后V形中心的高度一致性好，多工位排布时不需要逐个调整定位块的中心高度，能有效提升工装调试的效率。不同于可调式V形架，这款固定结构的V形定位块没有活动调节部件，长期使用不会出现配合间隙导致的定位精度衰减，适合在固定批次零件的加工、检测工序中长期使用，维护成本极低，只需要定期清理工作面的切屑、污渍就能保持定位精度稳定。
