带螺旋槽法兰式膨胀锚栓结构设计

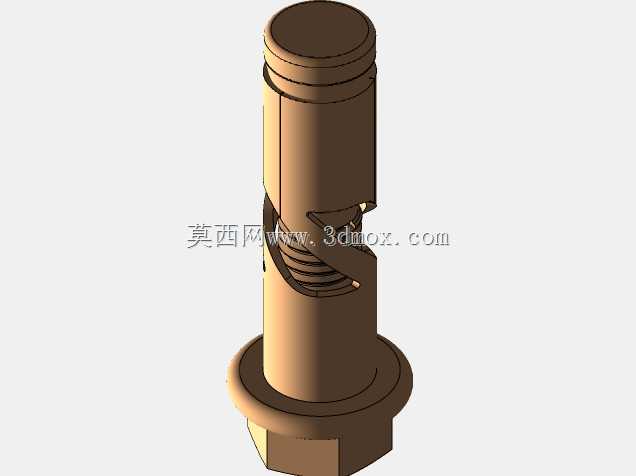

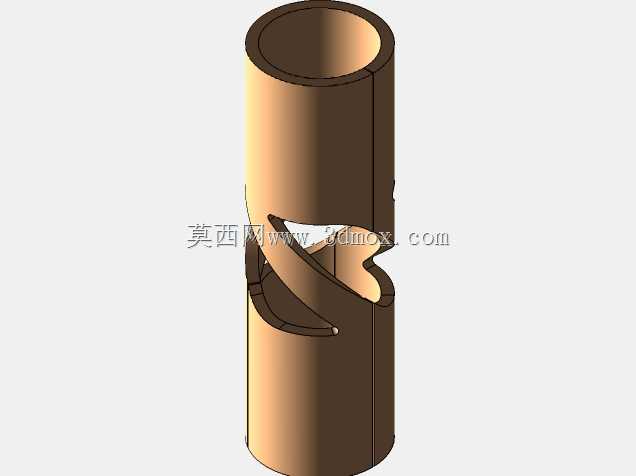

　　这款带螺旋槽的法兰式锚固连接件，主要应用于建筑机电安装、工业设备基座固定、自动化生产线机架锚固等场景，承担设备与混凝土、砌体等基础之间的载荷传递作用，可承受静态剪切、轴向拉力以及小幅振动工况下的交变载荷，避免设备运行过程中出现移位、松动问题。从结构设计来看，主体采用带法兰盘的杆身结构，底部法兰直径大于杆身直径，安装后可在基础孔内形成底部支撑面，分散锚固点的局部压应力，避免基础局部承压破损；杆身开设的连续螺旋槽结构，是整个零件的核心功能设计，当锚栓被打入预装孔后，配合配套的扩张组件，螺旋槽可引导扩张片沿槽体轨迹均匀胀开，与孔壁形成多点咬合接触，相比传统直槽膨胀锚栓，咬合接触面积提升近四成，锚固力更均匀，

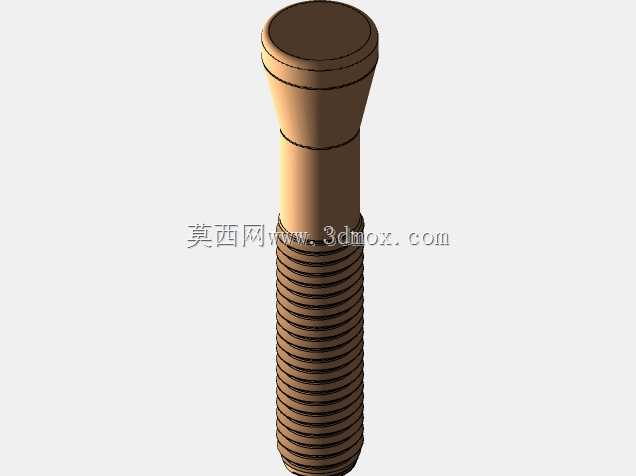

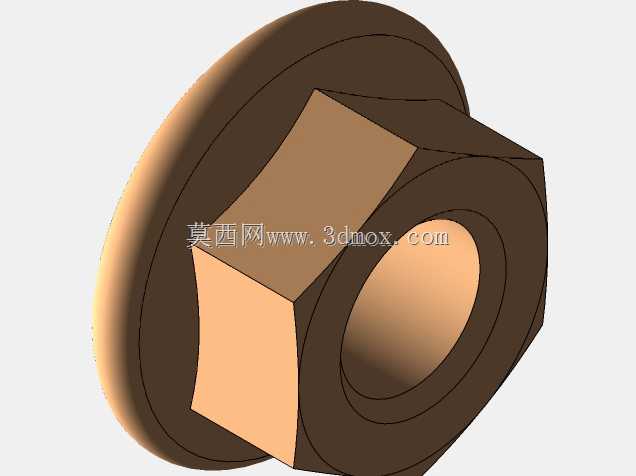

　　不会出现局部应力集中导致的孔壁碎裂问题。杆身上部的外螺纹段用于配套锁紧螺母，可根据被固定件的厚度调整锁紧行程，适配不同厚度的安装基座，螺纹段的长度预留了足够的调节余量，即使安装孔深度存在小幅施工误差，也能保证螺母的有效啮合扣数满足机械设计规范要求。在安装边界上，该锚栓要求预装孔的直径与杆身扩张后的最大直径匹配，孔深需超过锚栓总长度10mm以上，预留足够的沉渣空间，避免孔底残渣导致锚栓无法安装到位；法兰盘的厚度经过载荷校核，可承受额定锁紧力矩下的压力而不发生变形，安装时法兰面与被固定件表面完全贴合，无需额外加装平垫即可分散锁紧压力，减少安装配件数量。从建模逻辑来看，整个零件采用参数化建模思路，杆身直径、螺旋槽导程、法兰盘尺寸、

　　螺纹段长度均设置为可编辑参数，设计人员可根据不同的锚固载荷要求快速调整尺寸，生成对应规格的模型，无需重新绘制草图；螺旋槽的绘制采用螺旋线扫描切除方式，槽底圆角做了过渡处理，避免热处理和受力时出现应力集中导致的零件断裂，杆身与法兰盘的交接处也设置了过渡圆角，降低应力集中系数，提升零件的疲劳强度。实际选型时，可根据被固定设备的总重量、运行时的振动幅值、基础材质强度来匹配对应规格，该结构的锚栓相比普通膨胀螺栓，更适用于有小幅振动的设备固定场景，比如小型传感器支架、轻型输送线侧边导轨、仪表安装支架等位置的固定，长期使用下松动概率远低于普通直槽膨胀件。
