橡胶底座调平支撑脚结构设计

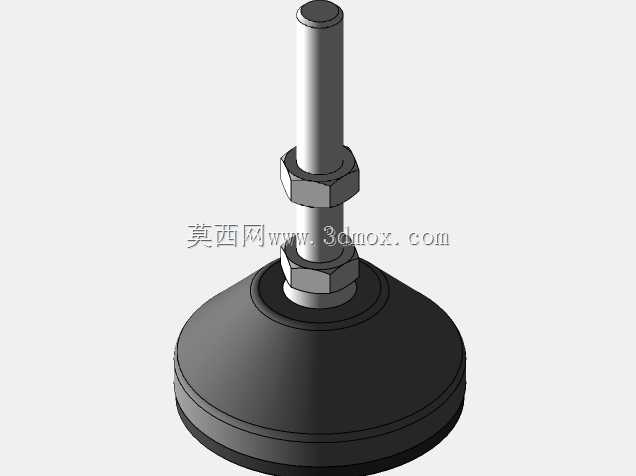

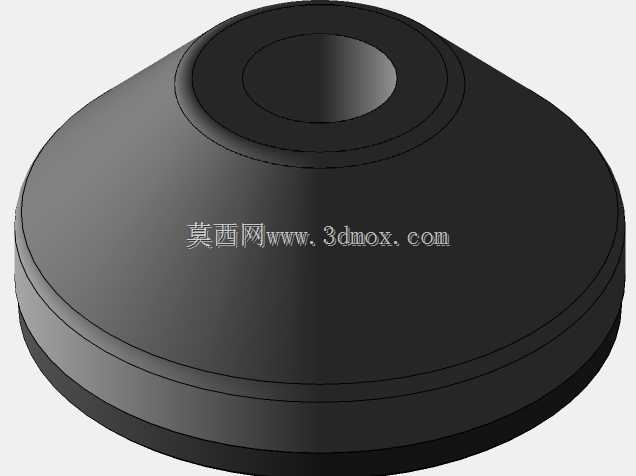

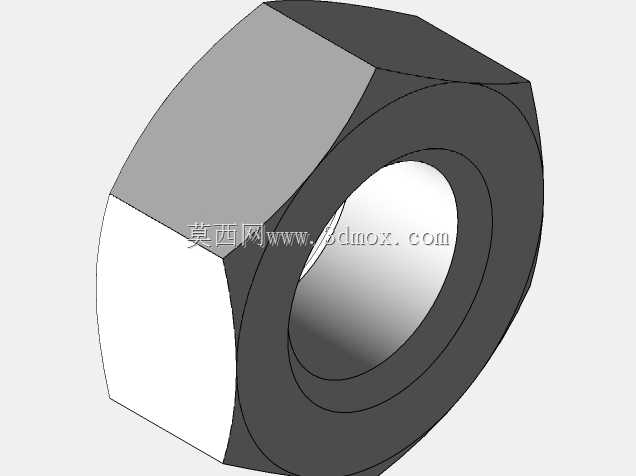

　　这款树脂橡胶底座调平支撑件，是工业设备安装环节里常用的调平支撑元件，日常在自动化生产线机架、检测仪器台架、输送线体支撑、小型设备机脚安装场景中大量使用，核心作用是抵消安装地面的平整度误差，让设备整机处于水平基准状态，避免因机身倾斜带来的运行抖动、部件偏磨、检测精度失准等问题。从结构设计来看，底部采用大直径圆盘式橡胶底座，接触面积远大于常规金属脚座，橡胶材质本身的阻尼特性可以吸收设备运行产生的微幅振动，同时橡胶与水泥地面、环氧地坪、钢板地面接触时都有足够的静摩擦力，不会出现设备运行过程中支撑脚移位的情况，底座与金属螺杆的衔接位置做了嵌装加固结构，避免长期承重后螺杆与橡胶底座脱离。上部的调节结构采用全螺纹金属螺杆搭配两个锁紧六角螺母，

　　螺杆的螺纹旋合长度预留了足够的调节行程，可适配15度范围内的地面倾斜角度调整，调整时旋转螺杆即可改变整体支撑高度，待设备水平度校准完成后，将两个螺母分别向底座方向和设备安装面方向旋紧锁死，就能防止设备运行振动导致螺杆回转松脱，保证水平状态长期稳定。在安装边界上，这类支撑脚的螺杆直径与设备安装底板的过孔尺寸需要匹配，安装时螺杆穿过设备底板的安装孔后，可根据需要在设备底板上下侧加装螺母锁紧，也可直接将螺杆顶端拧入设备底部预设的螺纹孔中，适配不同的设备安装结构；底部橡胶盘的直径决定了单位面积的地面承压，对于自重较大的设备，可选择对应大直径底座的型号，避免地面压强过大压坏环氧地坪或者出现支撑下陷。设计这类支撑件的三维模型时，

　　需要重点关注螺纹的旋合行程匹配、橡胶底座与金属嵌件的配合公差，以及锁紧螺母的对边尺寸预留足够的扳手操作空间，避免实际安装时扳手无法卡入螺母完成锁紧操作；同时橡胶底座的底部做了细微的防滑纹路设计，进一步提升接触摩擦力，即使地面存在少量油污、水渍，也能保持足够的防滑性能，不会出现支撑滑移。这类支撑件相比全金属固定脚，不需要在地面打膨胀螺栓固定，设备移位调整时更加方便，同时橡胶材质不会刮伤车间地坪表面，适合需要经常调整布局的生产线、实验室检测设备使用，在水平调节精度上，细牙螺纹的设计可以实现毫米级的高度微调，满足精密检测仪器对安装水平度的严苛要求。
