带橡胶防滑底座的螺栓型高度支撑调整垫

　　在各类工业生产设备、输送线体、检测工作台的安装调试环节，地面基础的平整度偏差始终是影响设备运行稳定性的核心因素之一，这类带橡胶底座的螺栓型调整垫，正是为解决现场调平需求设计的支撑部件。不同于常规金属面支撑脚，这款调整垫的底部采用盘状橡胶接触面，接触地面时不会划伤环氧地坪、瓷砖或者抛光水泥地面，同时橡胶材质的静摩擦系数远高于金属面，设备调平完成锁紧后，不会因为设备运行的微幅振动出现支撑移位、水平度跑偏的问题，尤其适合对振动隔离有基础要求的精密检测工位、轻型装配线体使用。

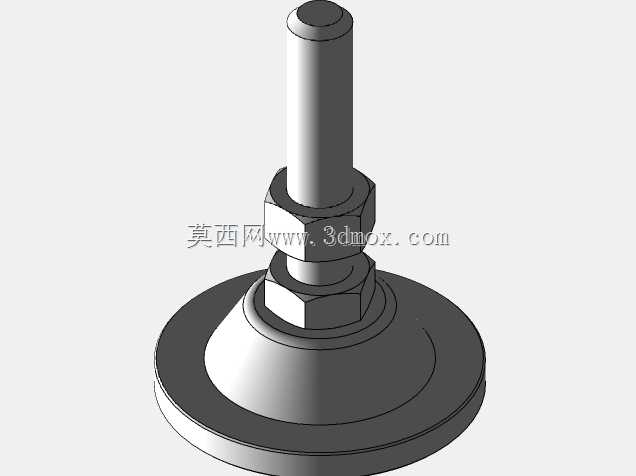

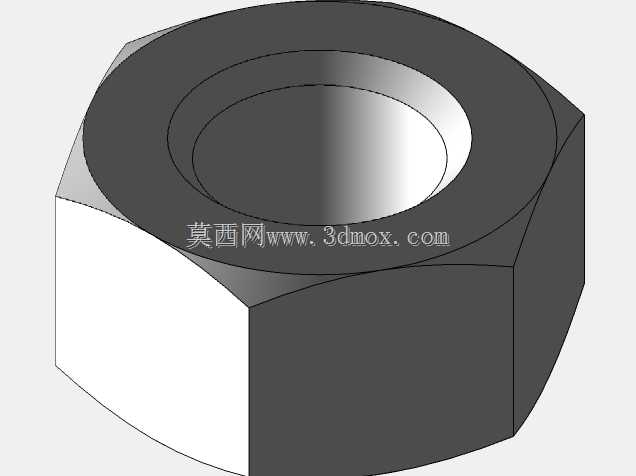

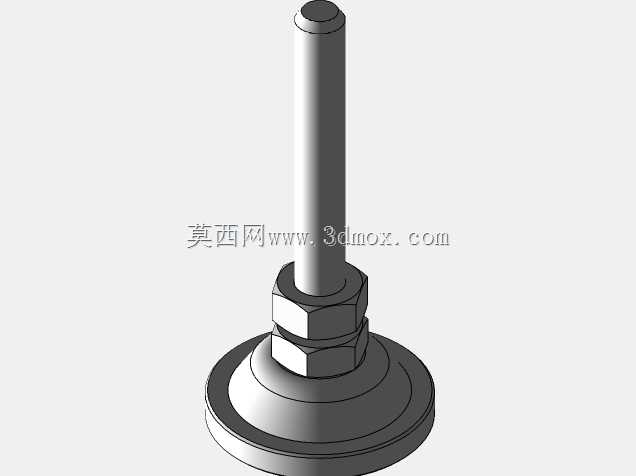

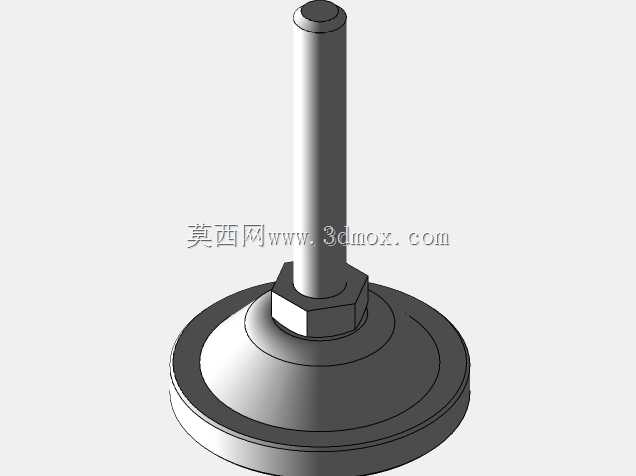

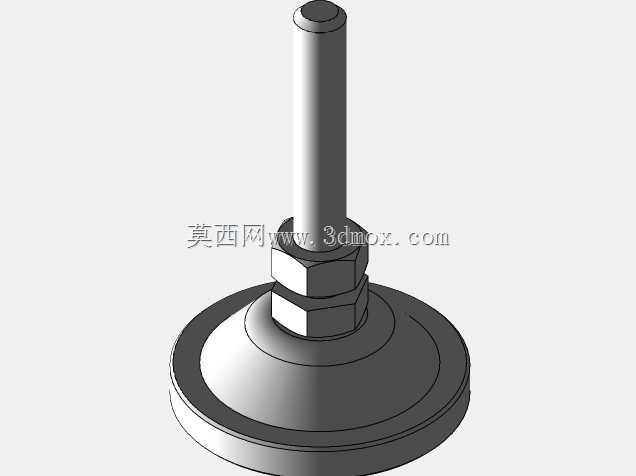

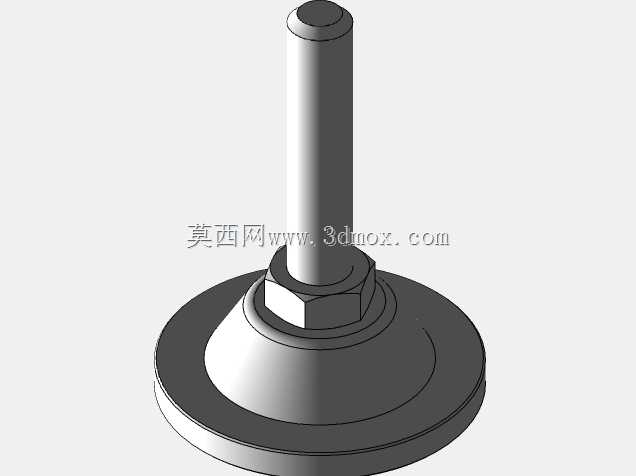

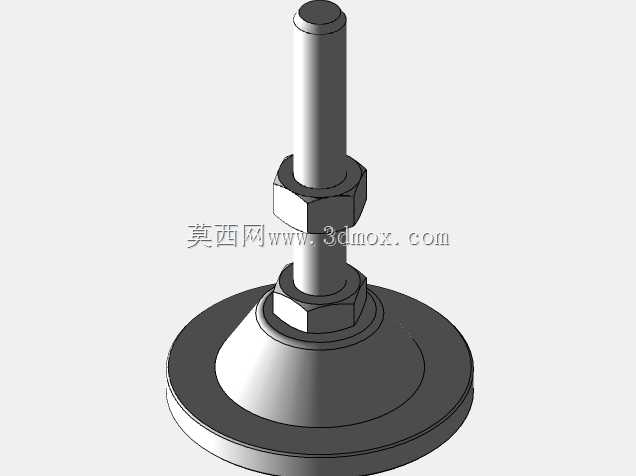

　　从结构设计逻辑来看，这款调整垫采用全螺纹螺杆搭配双锁紧螺母的结构，螺杆贯穿橡胶底座的金属嵌件，旋转螺杆即可实现支撑高度的连续调节，调节到位后将两个螺母分别向底座方向和设备安装面方向锁紧，即可完全锁死调节高度，避免负载下出现螺纹滑转、高度沉降。底座采用上窄下宽的锥台形盘状结构，相比等直径圆柱底座，锥台结构可以将螺杆传递的垂直负载更均匀地分散到整个橡胶接触面上，不会出现底座边缘应力集中导致的橡胶局部压溃变形，同时更大的底座接触面积也能降低对地面的单位面积压强，在软质地面上使用时不会出现支撑脚下陷的问题。

　　从安装边界来看，这类调整垫的螺杆直径适配常规设备机架的安装通孔，不需要额外加工特殊安装位，使用时可以直接将螺杆穿入机架底部的安装孔，通过顶部或者中部的螺母锁紧即可完成固定，不需要额外的焊接或者粘接工序，现场安装调整效率远高于焊接式固定支撑。调节行程覆盖常规设备安装的高度偏差范围，能够抵消地面10到50毫米的平整度误差，单支支撑的额定负载可以满足中小型工业设备、工作台、线体支架的支撑需求，橡胶底座还可以吸收设备运行产生的中高频微幅振动，减少振动向地面传递的同时，也能避免外部地面振动传递到设备上影响加工或者检测精度。

　　在实际选型应用中，这类防滑调整垫常被用在电子装配生产线、实验室检测工作台、小型包装设备、食品输送线体的底部支撑，相比固定式支撑脚，它不需要提前对地面做高精度找平处理，现场安装时只需要配合水平仪逐点调整各支撑点的高度，即可快速将设备台面调整到水平状态，后期设备移位或者地面沉降后，也可以重新调整支撑高度恢复水平，不需要更换支撑部件，长期使用的维护成本更低。设计建模时需要重点关注螺杆与底座金属嵌件的同轴度，避免调节时螺杆出现偏斜导致支撑受力不均，同时橡胶底座与金属嵌件的结合强度需要满足额定负载下的拉脱要求，避免设备起吊移位时底座与螺杆脱落。
