FJKN型带耳固定螺栓支撑调整垫结构

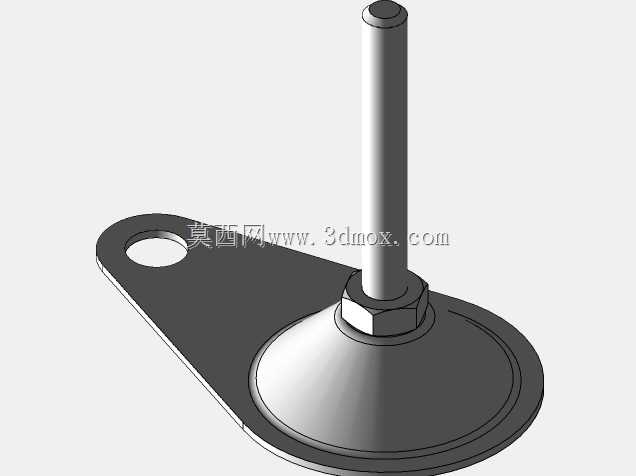

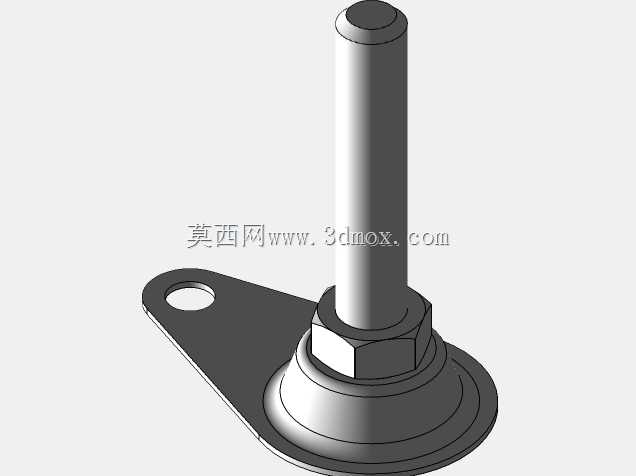

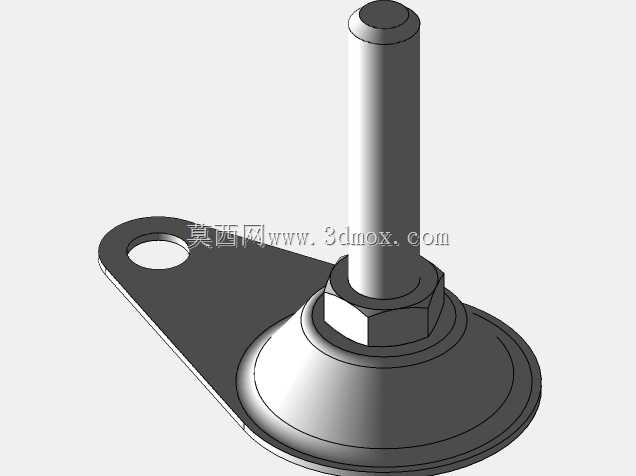

　　在各类工业生产设备、输送线体、检测台架的安装部署环节，地面平整度偏差带来的设备水平度误差，会直接影响设备运行稳定性、加工检测精度甚至传动部件的使用寿命，这款带固定耳的螺栓式调整垫，正是针对这类场景设计的支撑调平构件。不同于常规的无固定孔可调脚，这款调整垫在圆盘底座侧延伸出带安装孔的固定耳片，完成高度调节后可直接通过膨胀螺栓将底座与地面锁固，避免设备运行过程中因振动出现支撑脚移位、水平度跑偏的问题，尤其适合存在连续振动的冲压设备、输送线机架、自动化组装工位的支撑固定。

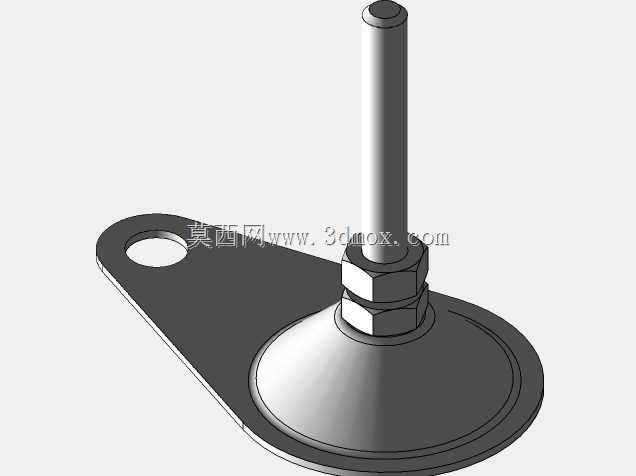

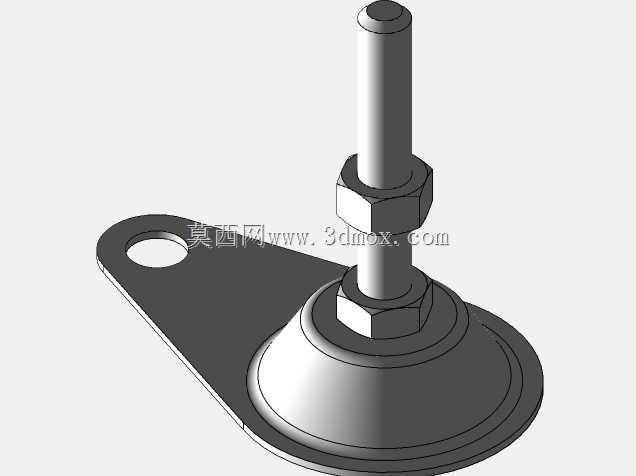

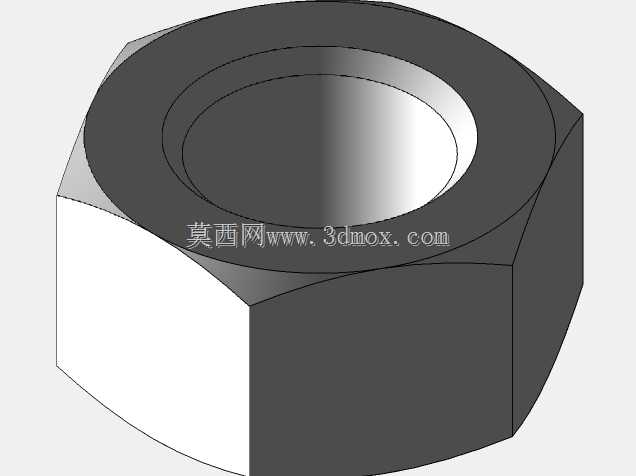

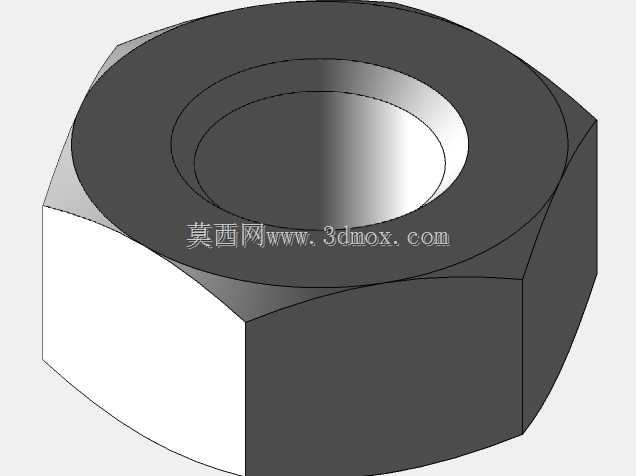

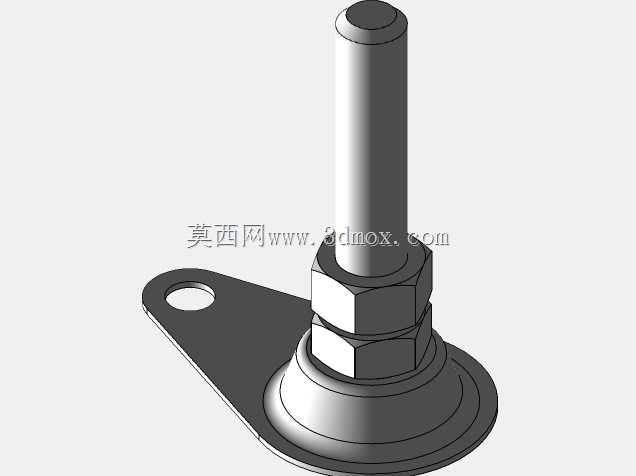

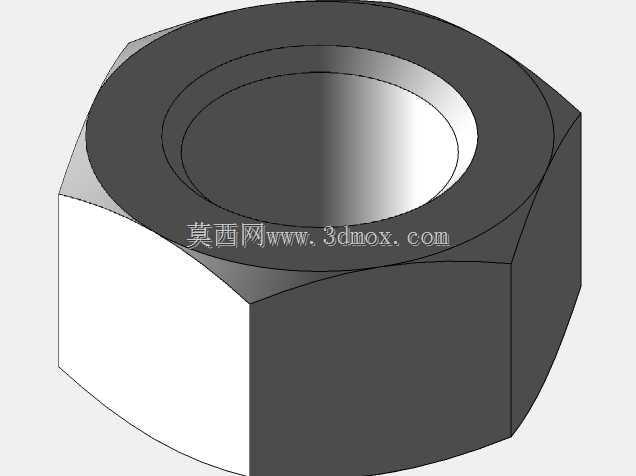

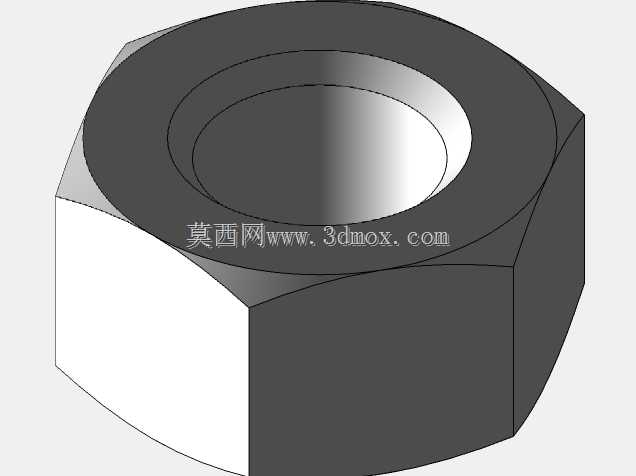

　　从结构设计逻辑来看，构件采用螺栓与底座组合的调节形式，调节螺杆与底座接触位置采用球面贴合结构，允许螺杆存在小角度的偏摆量，即使地面存在轻微坡度，也能保证底座盘面完全贴合地面，不会出现局部悬空导致的支撑应力集中问题。螺杆上配套的两个六角锁紧螺母，在完成目标高度调节后，可将下方螺母旋紧至底座上端面、上方螺母旋紧至设备安装梁底面，通过双螺母互锁实现高度位置的锁止，杜绝设备长期承重后螺杆自行回转导致的高度沉降。

　　尺寸边界方面，这款调整垫的支撑底座直径为70mm，较大的盘面接触面积可以有效降低对地压强，即使在水磨石、环氧地坪等常规工业地面上使用，也不会因局部压强过大压坏地面涂层；螺杆主体高度为18mm，搭配全螺纹结构可实现一定范围内的无级高度调节，能够覆盖常规工业设备安装时10-15mm的地面高度差补偿需求。侧伸的固定耳片采用与底座一体冲压成型的结构，耳片上的安装孔为光孔设计，适配常规M6-M8规格的膨胀螺栓安装，安装时无需额外加工连接结构，直接将设备机架的安装孔对准调节螺杆上端，放置设备后旋转螺杆调整至整机水平，锁紧双螺母再固定耳片即可完成安装，相比传统垫铁片调整水平的方式，调平效率提升明显，后期设备移位或重新校准水平时，也只需松开锁紧螺母即可重新调节，无需反复增减垫片。

　　这类调整垫在实际选型时需要注意匹配设备的单脚承重，避免单支撑点负载超过构件的承重阈值导致螺杆变形，同时安装时要保证底座盘面下无硬质颗粒杂物，防止支撑时出现点接触影响稳定性。
