80×40规格工业铝型材截面结构

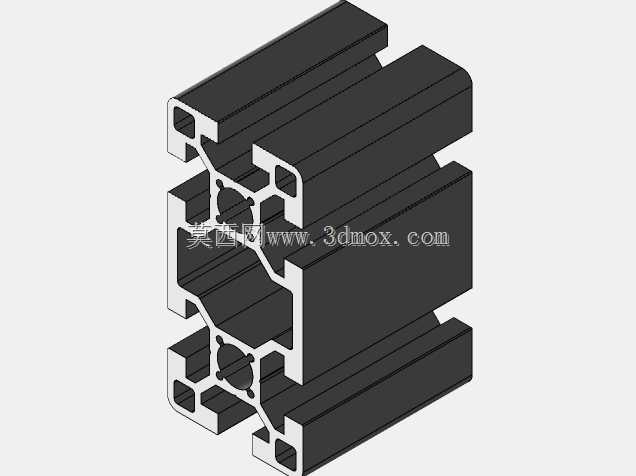

　　这款80×40规格的工业挤压铝型材，是自动化设备机架搭建场景中应用频次极高的基础结构件，在生产线边防护栏、小型设备主机架、输送线侧梁、仪器仪表安装支架的搭建中都能见到它的身影。不同于小规格轻型铝型材，80×40的截面尺寸兼顾了单方向的承重能力与安装灵活性，40mm方向的窄边可以适配常规的端盖、脚轮、连接板等标准配件，80mm方向的宽边则能提供更高的截面惯性矩，在承受垂直于宽面的静载荷时，变形量远小于同壁厚的40系列型材，适合作为跨度1.2米以内的横梁使用，无需额外增加加强筋就能满足常规设备的刚度要求。从截面结构来看，这款型材采用了多腔室设计，中心区域设置了十字形加强筋结构，四个T型槽道分布在型材外侧，

　　槽道尺寸符合工业铝型材通用安装标准，可以直接放入T型螺栓完成相邻型材的直角连接、斜角连接，不需要额外在型材上打孔攻丝，现场组装时仅需内六角扳手就能完成框架拼接，大幅缩短设备组装的周期。型材两侧的槽道旁预留了安装密封条、端盖、有机玻璃面板的卡槽，搭建设备外罩时可以直接将面板嵌入卡槽，不需要额外加装压条，密封缝隙均匀，外观一致性更好。在设计选型阶段，需要注意这款型材的安装边界：型材端面的连接孔位中心距符合80系列型材的通用孔距标准，搭配对应的角码、地脚连接件时，相邻两根型材拼接后的外轮廓尺寸不会出现尺寸偏差，不需要二次加工修配；型材的壁厚设计兼顾了承重与轻量化需求，在作为设备立柱使用时，单根型材的垂直承重可以满足中小型检测设备、

　　实验台架的载荷要求，不会出现压溃变形的问题。日常做三维建模时，这款型材的截面草图需要严格按照实际挤压尺寸绘制，尤其是T型槽的开口宽度、槽内空腔尺寸、加强筋的壁厚参数，都要和实物保持一致，否则后续做装配仿真时，会出现螺栓无法装入、连接板干涉的问题，导出的加工图纸也无法直接用于型材切割下料。另外这款型材的截面过渡处都做了圆角处理，没有尖锐的直角，一方面是挤压工艺的要求，避免铝料在模具出口处出现应力开裂，另一方面也能避免组装人员在搭建框架时被锐边划伤，符合工业设备的安全设计要求。
