欧标4040工业铝型材截面结构设计

　　这款40×40规格的工业挤压铝型材，是自动化设备机架搭建场景里应用覆盖率极高的基础构件，从桌面级小型测试工装的支撑框架，到生产线旁的物料周转架、设备安全防护围栏，再到输送线的侧边梁结构，几乎所有需要模块化搭建的工业结构场景，都能见到这款型材的应用。不同于定制焊接的钢结构机架，采用这类铝型材搭建结构时，不需要做焊接、表面除锈喷漆等工序，所有连接都依靠配套的T型螺栓、角件、内置连接件完成，后期调整结构、拓展安装位时只需要松拧紧固件就能完成改动，对于需要频繁迭代工位结构的车间场景来说，能大幅降低结构改造成本与停机调整时间。

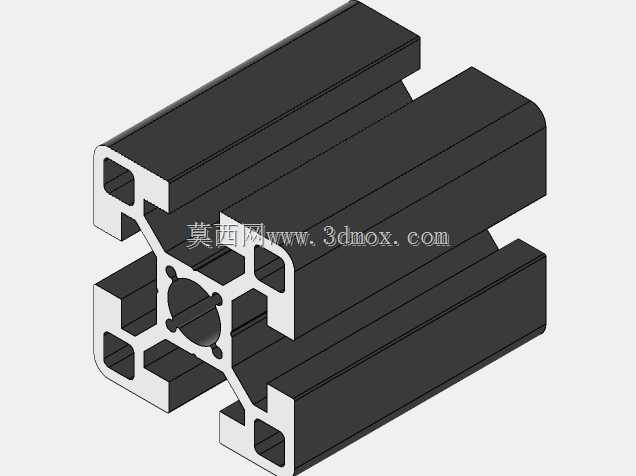

　　从截面设计来看，这款型材的外轮廓为标准40mm×40mm正方形，四个侧边都开有通长的T型槽，槽口尺寸适配行业通用的M6、M8T型螺栓，不需要额外在型材上打孔攻丝，螺母可以直接从槽口任意位置滑入，固定外部安装的钣金封板、传感器安装支架、拖链槽、走线线槽等附件时，位置调整的自由度极高。截面的四个边角做了标准R角过渡，既避免了尖锐边角带来的安装磕碰风险，也能适配配套的端盖、封条等辅件的安装公差。型材内部的筋位设计做了针对性的力学优化，中心位置的中空腔体搭配四周辐射的加强筋，在控制型材整体重量的前提下，保证了截面的抗弯、抗扭截面系数，单根1米长度的型材作为水平支撑梁时，搭配对应型号的脚座可以承载百公斤级的静载荷，完全能满足常规小型设备的机架承重需求。

　　在安装边界上，这款型材的拼接公差控制在挤压工艺的标准范围内，两根型材垂直拼接时，采用配套的直角角件连接，端面贴合间隙可以控制在0.2mm以内，不需要额外做端面铣削加工就能满足常规机架的装配精度要求。如果需要做更长的型材拼接，可以采用配套的内置直线连接件，插入两根型材的中心腔体后锁紧顶丝，就能完成同方向的型材接长，接长后的直线度偏差可以控制在每米0.5mm以内，满足长跨度框架的搭建需求。型材表面做了标准的阳极氧化处理，表层氧化膜厚度满足工业使用的耐磨、防腐蚀要求，在常规车间环境下使用不会出现表层锈蚀、掉漆的问题，不需要额外做表面防护处理。

　　实际选型使用时，需要注意这款型材的槽口承重限制，当在单侧T型槽上悬挂较重的附件时，需要核算螺栓的剪切强度与槽口的局部承压能力，避免局部载荷过大导致槽口变形。如果用于有洁净要求的生产场景，可以在型材的槽口内嵌入配套的PVC封条，覆盖槽口的缝隙，避免积尘落入槽内，方便日常的清洁维护。对于需要安装移动门、滑动机构的框架结构，这款型材的槽口也可以直接适配配套的滑轮组件，不需要额外加装导轨，就能完成滑动结构的搭建，进一步压缩整体结构的搭建成本与安装空间。
