传感器安装固定支座结构设计

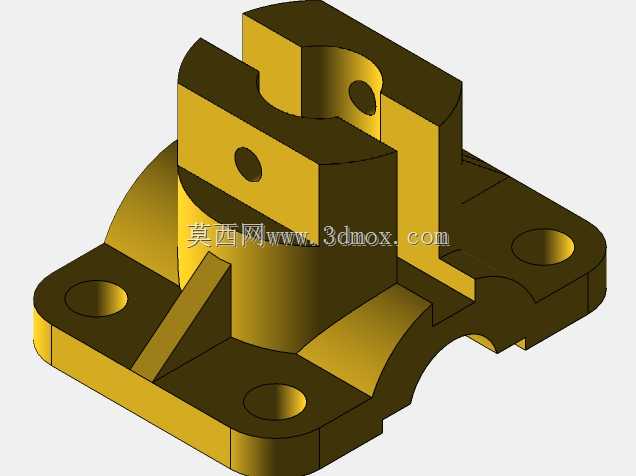

　　这类带定位槽的安装支座，核心作用是为柱状传感元件提供稳定的安装基准，在工业自动化检测工位、流体管路参数监测点位、设备运行状态监测单元中都有广泛应用，区别于普通平板式安装座，该结构自带上部夹持定位段，无需额外设计抱箍类辅件就能完成传感元件的径向定位，减少装配环节的零件数量，也能降低多零件配合带来的累积误差。从结构布局来看，下部法兰盘采用非对称轮廓设计，并非规则方形或圆形法兰，这种轮廓是适配安装面的空间边界做的优化，三个安装沉孔呈三角分布，相比四角安装的法兰，在狭窄安装空间内更易布置，沉孔设计可以让内六角螺栓的头部完全沉入座体内部，不会突出安装面干涉周边管线或其他部件，每个沉孔的锪平深度经过匹配标准内六角螺栓头高度设计，

　　既能保证螺栓锁紧后有足够的螺纹啮合长度，也不会因为锪孔过深削弱法兰盘的结构强度。上部的夹持段采用开口槽结构，槽宽匹配常用柱状传感元件的外径公差范围，槽体两侧的同轴销孔用于穿装锁紧销或者紧定螺钉，当传感元件插入槽内的安装孔后，锁紧件穿过销孔顶紧传感元件侧壁，既能限制元件的轴向窜动，也能防止元件在设备运行振动下发生周向转动，保证检测端的位置精度。夹持段和下部法兰之间设置了三角形加强筋，筋板的厚度根据支座常用的铸铝或者铸铁材质强度做匹配，连接位置做了圆角过渡，避免应力集中在筋板与主体的连接处，在设备长期运行产生振动的工况下，能有效避免筋板根部出现疲劳裂纹。中间的立柱段做了局部圆弧切除设计，并非整圆柱结构，

　　这部分切除是为了避让安装面附近的凸起结构，比如管路接头、走线槽或者相邻部件的突出部分，让支座可以紧贴安装基面，不会因为周边结构干涉导致安装不到位。设计这类支座的时候，首先要确认安装基面的可用空间边界，包括平面轮廓范围、周边部件的突出高度，以此确定下部法兰的外形尺寸和安装孔位坐标，避免安装时出现干涉；其次要匹配所搭载传感元件的外径，确定上部夹持孔的尺寸公差，通常采用H7级间隙配合，既方便传感元件的拆装更换，也不会因为配合间隙过大导致元件晃动；还要根据设备运行时的振动加速度，核算支座的固有频率，避开设备的工作振动频率区间，防止出现共振导致检测数据失真。安装时需要先将支座通过三个螺栓固定在设备预设的安装基面上，

　　拧紧螺栓时要按对角顺序逐步加力，保证法兰面和安装基面完全贴合，不会出现局部翘起的情况，之后将传感元件插入上部的夹持孔内，调整到合适的插入深度，保证检测端和被测对象的距离符合检测要求，再穿装锁紧件将传感元件固定，最后连接传感元件的线缆，线缆可以沿着立柱侧面的走线空间布置，避免和运动部件发生剐蹭。这类支座的结构设计兼顾了安装便捷性、结构强度和空间适配性，在各类需要固定柱状检测元件的工业场景中，能有效提升传感元件的安装稳定性，保障检测数据的可靠性，减少后期维护调整的频次。
