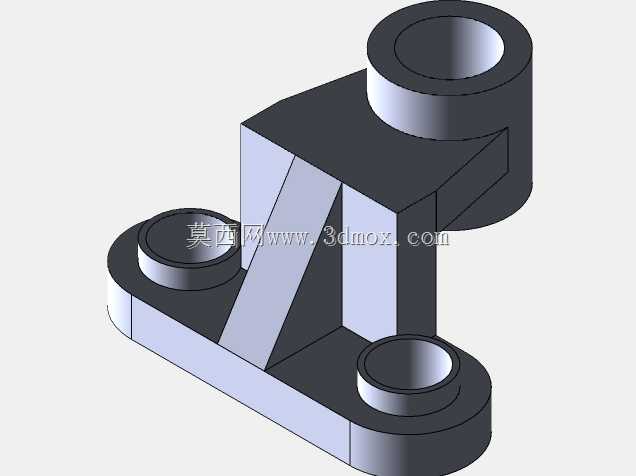

三孔带加强筋L型支撑连接座结构

　　该支撑连接座属于工业传感检测、工装夹具领域常用的铰接支撑类构件，日常多应用在自动化产线的传感器安装支架、小型执行件的铰接支撑工位，也可作为轻型连杆机构的固定基座使用，承担载荷传递、部件定位、铰接转动支撑的核心作用。从结构功能来看，构件采用L型主体布局，竖直段顶部设置单组同轴通孔，水平段沿长度方向对称布置两组同轴通孔，三组孔的轴线均保持平行，可同时实现单点位铰接输入、双点位螺栓固定安装的功能，竖直段与水平段的转角位置设置两块三角形加强筋，筋板分别连接竖直立板侧面与水平底板上表面，有效抵消悬臂载荷带来的弯矩变形，避免长期受载后支座出现开裂、孔位偏移的问题。设计阶段优先考虑安装边界的适配性，

　　水平段底板的两个安装孔中心距预留了标准M6螺栓的安装操作空间，孔端设置沉台结构，可容纳内六角圆柱头螺栓的头部，保证安装后螺栓端面不超出底板平面，不会与周边其他运动部件产生干涉；竖直段顶部的铰接孔内径与水平段安装孔内径保持一致，可统一配套同规格的铰接销轴或连接螺栓，减少现场装配的备件种类。从受力逻辑分析，该支座的载荷传递路径清晰，竖直段承受的径向载荷通过两块加强筋分流到水平底板的两个安装点位，避免应力集中在转角的焊接或成型位置，筋板的厚度与立板、底板厚度保持一致，在保证结构刚性的前提下尽可能控制整体重量，不会给安装基面带来额外的载荷负担。外形轮廓上，所有孔位的外边缘均设置等直径的凸台结构，凸台高度略高于主体板面，

　　既可以增加孔位的轴向接触长度，提升铰接或螺栓连接的稳定性，也能减少主体板面的加工面积，降低平面加工的工艺成本；所有锐边均做了小尺寸倒角处理，避免装配过程中划伤操作人员，也能消除应力集中的锐边缺口，提升构件的疲劳强度。安装边界方面，水平底板的底面为全平面加工，安装时可完全贴合设备的安装基面，不需要额外调整垫片即可保证安装垂直度，竖直段的两个侧面与底板保持严格垂直，铰接孔的轴线与底板平面保持平行，可保证铰接部件转动时无卡滞、偏磨的问题。这类支座在实际应用中，常用来固定光电传感器、行程开关的触发摆杆，或是作为小型气动推杆的尾部铰接座，在轻工自动化设备、小型输送线的检测工位上十分常见，结构简单可靠，加工难度低，

　　可采用铸造成型后二次机加工孔位的工艺批量生产，也可直接通过板材铣削加工制作小批量试制件，适配不同的项目成本需求。设计时需要重点关注三个孔位的位置度公差，尤其是顶部铰接孔与底部两个安装孔的平行度公差，若公差超差会导致铰接部件转动时出现别劲现象，加速销轴与孔壁的磨损；加强筋与主体板的连接位置需要做圆角过渡，避免成型过程中出现应力裂纹，机加工阶段要保证孔壁的表面粗糙度，减少铰接转动时的摩擦阻力。
