内燃机连杆结构三维数模设计

项目分类:通用机械零部件 发布时间:2022-04-11 ID:604188
  • 内燃机连杆结构三维数模设计

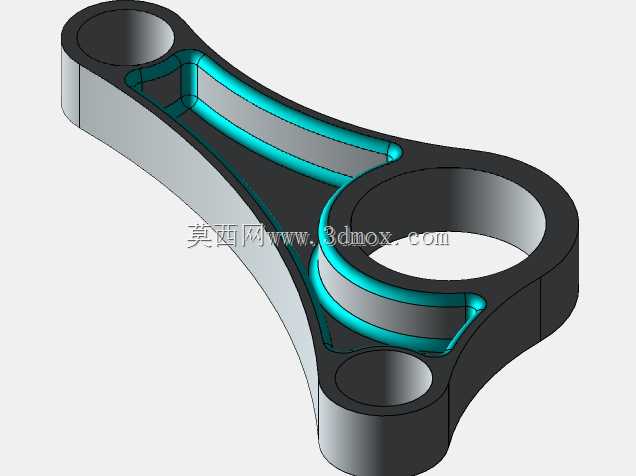

  在往复式动力机械的传动链路中,连杆是连接活塞与曲轴的核心受力构件,其结构合理性直接决定动力输出的平顺性与整机运行寿命,这类零件广泛应用于车用汽油机、柴油机、小型通用发电机组、空压机等依靠曲柄滑块机构实现运动转换的设备中,工作过程中需要交替承受活塞传递的爆发压力冲击与曲轴旋转带来的惯性拉压载荷,同时还要兼顾高速往复运动下的轻量化需求,避免过大的往复惯性力加剧整机振动。从结构设计逻辑来看,该连杆采用了分体式大头孔与整体式小头孔的经典布局,小头端设置整圆安装孔用于配合活塞销,孔壁预留了足够的衬套压装厚度,能够在长期交变载荷下避免销孔失圆变形;大头端为适配曲轴曲柄销的装配需求,采用了剖分结构的设计思路,结合加强筋布局强化孔位周边的结构刚度,

  杆身部分采用变截面工字形设计,在保证纵向抗弯、抗扭刚度的前提下,尽可能去除非受力区域的材料冗余,降低整体往复运动质量。在外形与安装边界的把控上,设计过程中需要严格匹配对应动力机型的缸心距、活塞销直径、曲柄销直径、活塞行程参数,小头孔的端面宽度需要适配活塞销座的间距,避免装配后出现轴向窜动间隙过大的问题;大头孔的剖分面定位精度直接影响曲轴运转的圆跳动公差,建模过程中需要对螺栓安装座的位置做强化处理,螺栓孔周边设置凸台结构分散紧固应力,避免螺栓预紧力过大导致孔位周边出现应力集中开裂的风险。杆身与大小头的过渡区域采用大圆角平滑过渡,避免截面突变带来的应力集中问题,加强筋的走向完全贴合零件工作时的主应力迹线方向,

  在不额外增加零件重量的前提下,大幅提升杆身的抗弯曲变形能力。从实际工况适配角度,这类连杆的三维建模需要重点校核几个关键尺寸链:其一是大小头孔的中心距,该尺寸直接影响发动机的压缩比参数,公差带需要控制在极小的范围内,避免压缩比偏差导致动力输出异常或爆震问题;其二是大小头孔的平行度公差,若两孔轴线平行度超差,会导致活塞在缸筒内出现偏磨,快速拉伤缸壁影响整机密封性;其三是大头孔的圆度与圆柱度公差,需要保证与轴瓦配合后的贴合度,避免运转过程中出现轴瓦烧蚀、抱轴等故障。建模过程中对杆身的壁厚做了均匀化处理,避免铸造或锻造过程中出现壁厚差过大导致的缩松、冷隔等工艺缺陷,同时在大小头孔的端面预留了后续机加工的余量基准,方便后续工艺环节做端面磨削、

  孔位精镗的工序定位。不同于普通静态结构件,连杆的结构设计需要同时兼顾静强度、疲劳强度与动态特性,在满足强度要求的前提下尽可能降低质量,能够有效降低曲轴的平衡配重需求,提升整机的转速响应速度,这类数模可直接用于后续的有限元疲劳仿真、工艺工装设计以及装配干涉校验,帮助设计人员在开模前提前排查结构缺陷,缩短产品迭代周期。
