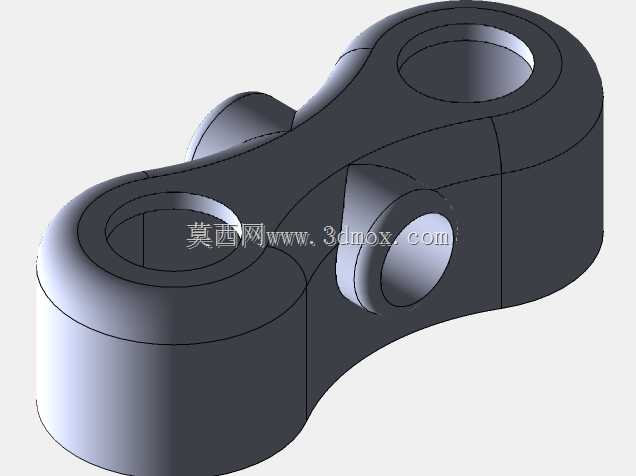

这类双铰点连杆结构件,常见于需要往复摆动传动的机械机构中,比如轻工设备的连杆传动组、自动化生产线的摆臂连接节点、小型工程机械的操纵联动机构,核心作用是在两个固定铰点之间传递摆动力矩,同时通过侧面的辅助铰接位实现联动锁止或行程限位,避免传动过程中出现连杆过转、脱开的问题。从结构设计来看,主体采用流线型的变截面过渡设计,两个主铰接孔的同轴度、孔壁与端面的垂直度是加工时的核心管控项,两个主孔的中心距是决定传动行程的关键参数,设计时需要匹配对应机构的摆角范围,避免运动过程中出现干涉。侧面突出的小铰接凸台,是为了连接辅助拉杆或者限位顶杆,凸台的孔轴线与主孔轴线保持空间垂直,能够在连杆摆动到极限位置时提供侧向支撑,减少主铰接轴的径向受力,
延长铰接衬套的使用寿命。外形上所有棱边都做了圆角过渡处理,一方面是减少热处理过程中的应力集中,避免零件在交变载荷下出现开裂,另一方面也能避免装配过程中锐边划伤操作人员或者配套的密封件。安装边界方面,两个主铰接孔的孔径需要匹配对应规格的铰接销轴,装配时需要在孔内加装自润滑铜套或者滚针轴承,降低转动过程中的磨损,连杆主体的厚度需要和安装位的支座间隙匹配,预留0.1到0.2毫米的轴向窜动间隙,避免转动时出现卡滞。设计这类零件的时候,首先要根据传动需要的拉力、摆角计算两个主孔的中心距,再根据受力大小确定孔的直径和主体的截面厚度,侧面的小凸台位置需要根据限位行程的触发点来确定,不能随意布置,否则会导致限位失效。
零件的材质一般选用45号钢或者40Cr,调质处理后硬度达到HB220-250,孔壁做高频淬火处理提升耐磨性,对于有轻量化要求的场合也可以选用铝合金6061-T6材质,表面做硬质阳极氧化处理,降低磨损率。实际应用中,这类连杆如果用在操纵机构里,需要在铰接位置加装防尘密封圈,避免粉尘进入铰接面加速磨损,如果用在传动负载较大的场合,需要对连杆主体做有限元受力分析,校核最大拉力下的变形量,确保变形量在允许范围内,不会影响传动精度。很多新手设计这类连杆的时候,容易忽略两个主孔的平行度要求,导致装配后连杆摆动卡滞,或者把侧面凸台的位置设计得过于靠近主孔,导致凸台根部应力集中,受力后出现断裂,还有的会把主体的过渡圆角做的太小,
热处理后直接在圆角位置出现裂纹。另外在建模的时候,需要注意铰接孔的倒角尺寸,孔口倒角要匹配销轴的导入角,方便装配时销轴顺利穿入,主体的外轮廓要做拔模处理,如果是采用铸造毛坯的话,拔模斜度一般取1到1.5度,方便脱模。这类零件虽然结构看起来不复杂,但是作为传动机构里的关键受力件,尺寸精度和形位公差的要求并不低,尤其是两个主孔的中心距公差一般要控制在±0.02毫米以内,平行度公差不大于0.01毫米,否则会直接影响整个机构的传动精度和运行顺畅度。
