双孔连接摇臂传动连杆结构设计

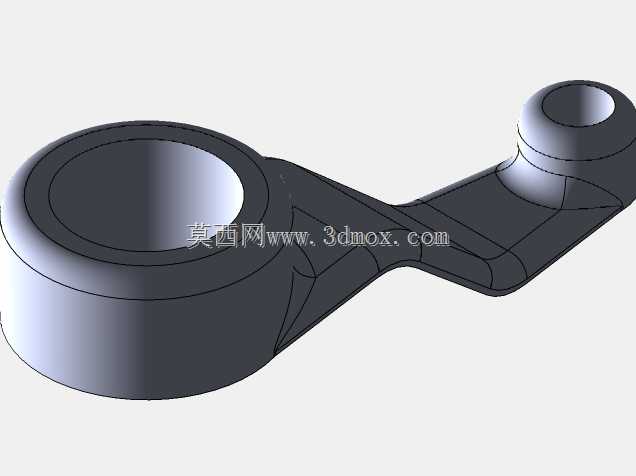

　　该零件属于机械传动系统中的铰接式连杆构件，核心功能是实现两个不同轴系间的动力传递与运动轨迹转换，常见于需要往复摆动、角度转换的传动链路中，可适配轻工自动化设备、小型动力传输机构、检测仪器的调节机构等场景，作为力与运动传递的中间载体，其结构可靠性直接影响整套传动机构的运行精度与使用寿命。从结构设计逻辑来看，该零件采用两端带铰接孔的长臂式构型，大直径端孔通常作为固定铰接支点，用于与机架端的固定销轴配合，承担主要的径向载荷与摆动支撑作用，孔位的同轴度、圆柱面粗糙度直接决定铰接副的转动阻尼与磨损速率，设计时需根据销轴配合公差选择基孔制间隙配合，保证摆动过程无卡滞同时避免旷量过大带来的传动误差；小直径端孔作为动力输出/输入端，

　　用于连接作动端部件，比如与推杆、拨叉或者传感器触发拨杆相连，将支点端的摆动转化为作动端的指定行程位移。长臂段采用变截面过渡设计，从大端到小端逐步收窄壁厚，在保证整体抗弯、抗扭强度的前提下尽可能降低零件自重，减少摆动过程中的惯性冲击，过渡位置全部采用大圆角顺滑衔接，避免应力集中导致的交变载荷下疲劳断裂，这类零件在往复摆动工况下长期运行，应力集中位置是失效高发区，因此建模过程中所有棱边的圆角处理、壁厚均匀性控制都是核心设计要点。从安装边界来看，大端铰接孔的轴向厚度决定了其与机架支撑座的配合宽度，安装时需保证孔端面与支撑座端面的平行度误差在允许范围内，避免销轴受附加弯矩导致磨损加剧；小端孔的中心距是该零件最核心的尺寸参数，

　　直接决定传动比与摆动行程范围，设计选型时需根据整套机构的行程需求确定两孔中心距，同时要校核长臂摆动过程中的运动包络空间，避免运行时与周边其他零部件发生运动干涉。零件的外形轮廓完全服务于功能需求，没有多余的装饰性结构，所有曲面、倒角都具备工程意义：外轮廓的拔模斜度适配常见的金属模锻、注塑或者粉末冶金加工工艺，可根据实际使用场景选择对应的加工材质，重载场景下选用45号钢调质处理后表面淬火提升铰接孔耐磨性，轻载低载荷场景下可选用铝合金或者工程塑料降低整体重量。在实际装配场景中，这类连杆摇臂通常会在铰接孔内配套轴套或者自润滑轴承，降低转动摩擦系数，减少日常维护频次，设计时孔位的内径尺寸需预留轴套的安装余量，同时要考虑润滑脂的存储空间，

　　部分工况下会在孔壁加工油槽实现长期自润滑。建模过程中需重点控制两孔的轴线平行度，若平行度超差，装配后会出现销轴别劲、转动阻力大的问题，长期运行会加剧孔位与销轴的磨损，导致传动间隙增大、机构定位精度下降；长臂部分的截面厚度需根据所传递的最大扭矩进行强度校核，保证在最大载荷下的变形量在允许范围内，避免因零件弹性形变导致的传动滞后。这类构件虽然结构看似简单，但作为传动链路中的关键中间件，其尺寸精度、结构强度直接决定整套机构的运行稳定性，在传感器触发机构、仪器仪表调节机构中，这类摇臂的摆动精度还会直接影响检测数据的准确性，因此设计时需严格控制各形位公差，根据实际工况匹配对应的加工精度与表面处理工艺。
