叉形杠杆手柄操作连接件结构设计

　　这类叉形杠杆手柄是手动操作机构里的核心传力构件，在各类需要人工切换工位、锁紧定位、触发动作的工业设备上应用十分广泛，常见于机床的档位切换机构、工装夹具的快速锁紧单元、小型工程机械的操作控制端、输送线的手动拨叉机构，甚至部分民用设备的手动操作模块也会用到同结构的零件。从实际使用场景来看，这类零件需要承受人手施加的扳动力，同时将力传递到后端的铰接执行端，因此结构设计上需要兼顾握持舒适度、传力刚性、铰接可靠性三个核心维度。

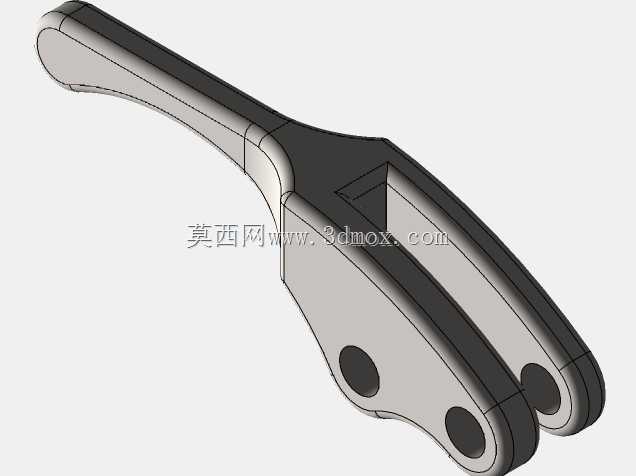

　　从结构设计思路来看，长柄部分采用符合人体工学的渐变弧面造型，从握持端到连接端截面逐步加厚加宽，握持端做了圆弧收边处理，避免操作时硌手，同时截面的渐变设计是按照等强度梁的思路做的优化，在人手施加最大扳动力的工况下，各截面的弯曲应力尽量保持均匀，不会出现局部应力集中导致的断裂风险。叉形的连接端采用双片对称结构，相比单片铰接结构，双叉结构的抗扭性能提升明显，在承受偏载力的时候不会出现单侧变形过大的问题，三个铰接孔的位置精度是整个零件的设计核心，孔位的同轴度、孔间距的公差直接决定了安装后操作的顺畅度，设计时孔位周边做了局部加厚处理，因为铰接位置是接触应力集中的区域，加厚后可以提升孔壁的承压能力，避免长期铰接转动后出现孔壁磨损、椭圆化的问题。

　　从安装边界来看，零件的整体外轮廓需要匹配安装空间的避让要求，长柄的摆动行程范围内不能和周边的设备结构产生干涉，设计时需要预留足够的安全摆动间隙，叉口的开槽宽度需要匹配被连接件的厚度，保证铰接后两侧面的间隙均匀，不会出现卡滞。铰接孔的尺寸需要适配对应的铰接销轴，孔的公差带一般选用间隙配合，保证转动灵活的同时不会有过大的旷量，避免操作时出现空行程。零件的壁厚设计需要兼顾强度和轻量化要求，非受力区域的壁厚做了均匀减薄，受力集中的筋位、孔位周边做了局部加厚，整体重量控制在手动操作舒适的范围内，不会因为过重导致操作疲劳。

　　从功能特性来看，这类手柄的传力路径非常直接，人手握持长柄端施加的力矩通过柄身传递到叉形端，再通过三个铰接销轴将力传递到后端的执行机构，长柄的长度设计经过力矩核算，保证普通人手施加正常握力的时候，就能输出足够的驱动力完成锁紧或者切换动作，同时不会因为力臂过长导致扳动时行程过大，影响操作效率。零件的棱边全部做了倒圆角处理，一方面是避免加工和使用过程中的锐边划伤，另一方面倒圆角可以降低应力集中系数，提升零件的抗疲劳寿命，在长期反复扳动的工况下，不会在棱边位置萌生疲劳裂纹。

　　在实际选型应用的时候，需要根据后端机构的操作力大小核算手柄的截面强度和力臂长度，如果操作力较大，可以适当加厚柄身的壁厚或者选用强度更高的材料，同时铰接孔内可以加装衬套来提升耐磨性能，延长零件的使用寿命。安装时需要保证三个铰接孔的销轴安装到位，轴向做好限位，避免销轴窜动导致手柄脱落，装配后需要手动扳动测试全程的顺畅度，确认没有卡滞、干涉的问题，同时检查锁紧位置的限位是否可靠，不会因为振动出现松脱。这类结构的零件因为受力明确、结构简单可靠，在手动操作机构里的替换性很强，只要孔位尺寸和安装边界匹配，就可以直接适配不同的设备场景，是机械结构里非常经典的手动操作传力构件。
