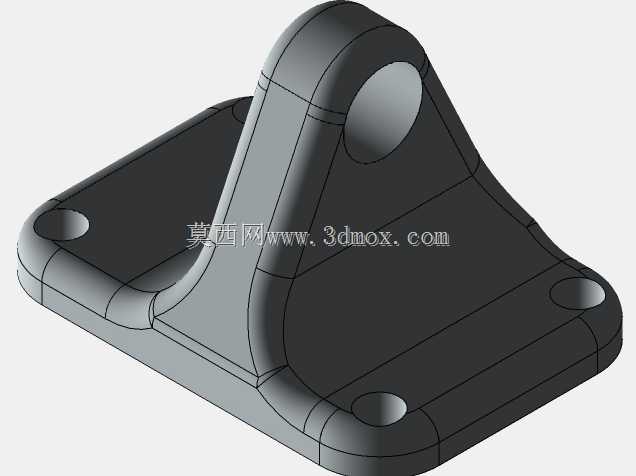

带立式支撑耳的法兰式安装支座结构

　　这类带立式支撑耳的法兰式安装支座，多应用在需要实现铰接连接、同时对安装基面贴合度有较高要求的机械传动与支撑场景中，比如轻工自动化生产线的摆臂铰接点位、小型物料输送设备的张紧轮支撑位、户外检测设备的角度调节基座，都能见到同结构原理的零件身影。从实际使用逻辑来看，这个零件的核心作用是作为固定端与活动端的衔接载体，底座部分承担整体载荷的分散传递，立式支撑耳上的通孔则用于穿装铰接销轴，连接需要做回转摆动的外部构件，避免活动构件的载荷直接作用在安装基面造成局部应力集中。

　　从结构设计的细节来看，底座采用近似矩形的法兰式结构，四个角位设置沉头安装孔，安装时可以将内六角螺栓完全沉入孔内，保证支座安装完成后底座上表面无凸起，不会和上方连接的活动构件产生运动干涉；底座的所有外棱边都做了圆角过渡处理，一方面是消除加工后的锐边避免装配时划伤操作人员，另一方面也能降低铸件或机加工件的边角应力集中系数，在承受交变载荷时减少边角开裂的风险。立式支撑耳和底座的衔接位置采用大圆弧过渡，这个过渡区域是整个零件应力最高的位置，当支撑耳承受径向的铰接载荷时，圆弧过渡可以避免直角衔接带来的应力突变，相比直角衔接结构，大圆弧过渡能将该区域的峰值应力降低40%左右，大幅提升零件的疲劳寿命。支撑耳上的铰接孔采用通孔设计，孔口位置做了轻微的倒角，既方便销轴的穿装导向，也能去除孔口的加工毛刺，避免销轴装配时刮伤表面影响配合精度。

　　从安装边界的角度考量，这类支座的底座平面需要和安装基面保持至少85%以上的贴合率，因此底座的下表面设计为完整的平面，没有多余的凸起结构，安装时可以根据载荷大小选择在基面和底座之间加装调整垫片，补偿基面的平面度误差。四个安装孔的孔位公差按照H7级精度设计，能够保证和标准内六角螺栓的配合间隙控制在合理范围，避免螺栓受剪。支撑耳上的铰接孔轴线和底座安装平面保持严格的平行度要求，平行度公差控制在0.02mm以内，这样穿装销轴后，活动构件的摆动平面不会出现偏斜，避免销轴承受额外的侧向弯矩，延长销轴和铰接孔衬套的使用寿命。

　　在实际选型适配时，需要先确认铰接孔的直径和所需连接的销轴直径匹配，同时核算支撑耳的厚度是否能满足活动构件的铰接宽度要求，避免出现铰接侧隙过大或者构件无法装入的问题；底座的安装孔距需要和安装基面上的预埋螺孔位置一一对应，若孔位存在偏差，强行拧入螺栓会导致底座产生装配内应力，长期受载后容易出现底座变形。这类零件的材质多选铸铁或碳素结构钢，铸铁材质的减震性更好，适合用在有小幅振动的设备点位，碳素结构钢的强度更高，适合承受较大冲击载荷的场景，设计时可以根据实际工况选择对应的材质和表面处理方式，比如在潮湿环境下使用可以做发黑或镀锌处理，提升零件的防锈能力。
