长圆形带紧固螺栓人孔式围板结构

　　在常压储罐、压力管道、船舶舱室、化工反应设备的日常运维场景中，人孔是运维人员进入设备内部开展检修、清淤、部件更换作业的核心通道，人孔式围板作为人孔与设备本体衔接的核心密封承压部件，其结构设计合理性直接决定设备运行阶段的密封可靠性与运维操作便捷性。这款长圆形结构的人孔围板，适配600×400规格的长圆形人孔开孔，这类开孔形式在横向安装空间受限、纵向需要预留足够人员通行宽度的场景中应用广泛，比如船舶侧舷舱壁、卧式储罐筒体段、狭长型工艺舱室的壁面，相比同通流面积的圆形人孔，长圆形结构能在压缩横向安装尺寸的同时，保证人员携带检修工具进出的通行空间，不会出现圆形开孔在窄壁面安装时两侧预留空间不足、螺栓紧固操作空间受限的问题。

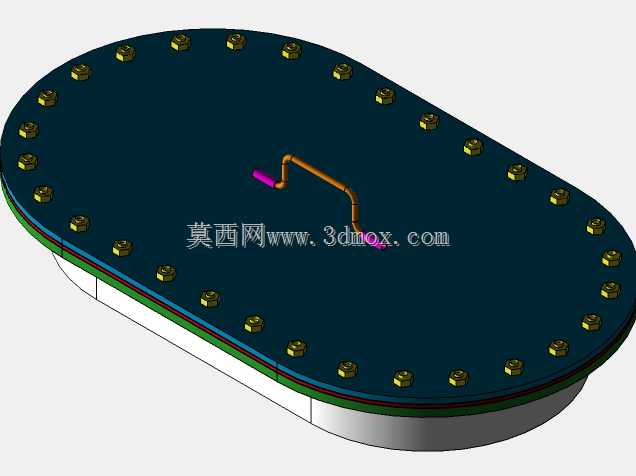

　　从结构设计逻辑来看，围板整体采用分层叠合结构，最上层为蓝色的盖板主体，盖板边缘沿周向均匀布置了30余组紧固螺栓组件，螺栓排布严格遵循等间距原则，相邻螺栓的间距控制在密封垫片有效密封宽度的合理区间内，避免出现局部压紧力不足导致的密封泄漏点，同时螺栓孔的位置度公差在建模阶段做了严格约束，保证安装时螺栓能顺利穿入设备本体的配对法兰螺孔，不会出现孔位错位导致的强制装配问题。盖板与下方设备本体之间设置了多层密封垫层，不同颜色的垫层对应不同功能，绿色层为耐介质腐蚀的密封垫片，可根据输送介质特性选配橡胶、石棉橡胶、聚四氟乙烯等不同材质，棕色层为围板与设备壁面贴合的过渡支撑层，用于补偿壁面焊接后的平面度误差，避免盖板安装后出现局部翘曲。

　　盖板上集成的弯管式扶手组件，在人员进出人孔时可作为受力支撑点，扶手两端采用固定连接结构与盖板本体牢固结合，表面做圆滑过渡处理，避免人员抓握时出现剐蹭风险，扶手的安装位置避开了螺栓紧固操作区域，不会在螺栓拆装时与扳手等工具发生干涉。从安装边界来看，这款围板的外轮廓尺寸比人孔开孔尺寸单边外扩足够的螺栓安装空间，安装时不需要在设备壁面额外焊接复杂的支撑结构，只需将围板与设备本体的配对法兰对齐，穿入螺栓后按对角顺序逐步拧紧至规定力矩即可，安装过程不需要专用工装，普通运维人员借助常规扳手就能完成装配。在实际使用过程中，这类围板需要承受设备内部的介质压力、温度波动带来的热胀冷缩应力，以及外部环境的腐蚀影响，

　　因此建模阶段对盖板的厚度做了等强度校核，在保证承压能力满足设计要求的前提下，尽可能控制盖板整体重量，降低单人拆装时的操作负荷，避免盖板过重导致运维时开启困难、甚至坠落伤人的风险。围板的密封面采用全平面加工形式，相比突面密封结构，全平面密封在低压工况下的密封稳定性更好，对垫片的压紧力分布更均匀，不会出现突面结构边缘应力集中导致的垫片压溃问题。针对不同的应用场景，这款围板的材质可做灵活适配，用于化工腐蚀介质场景时可选用不锈钢材质，用于船舶舱室时可选用碳钢加防腐涂层材质，用于常压储水场景时可选用普通碳素结构钢材质，建模时所有特征均做了参数化关联，调整材质厚度、螺栓规格、密封垫片尺寸时不需要重新绘制整体结构，只需修改对应参数就能快速生成适配不同工况的衍生结构，大幅提升结构设计阶段的迭代效率。在日常运维过程中，这类人孔围板的拆装频率较高，因此设计时特意将螺栓的规格做了统一，所有位置的螺栓均采用同一规格，运维时不需要准备多种型号的扳手，降低工具准备的复杂度，同时螺栓与盖板之间可设置防掉落结构，避免拆装时螺栓掉入设备内部造成异物风险。
