驳船装卸用舷侧斜门结构三维设计

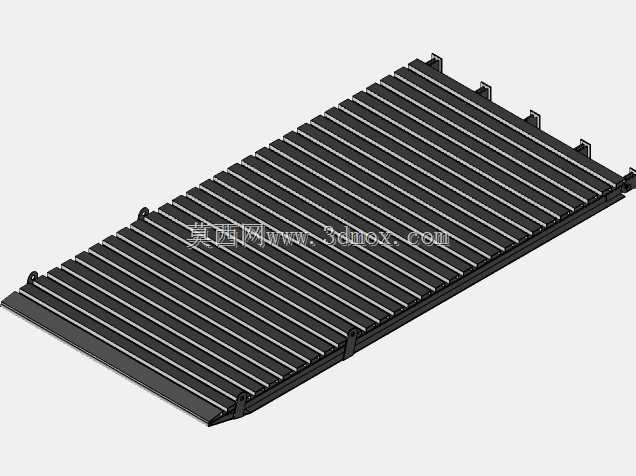

　　在内河及沿海驳船的舾装结构设计中，舷侧斜门是承担散货、件杂货水平装卸作业的核心通道部件，不同于常规船用垂直启闭的舱口盖，这类斜置式通道门主要布置在驳船舷侧靠近货舱的低位区域，适配码头无大型起重设备时的滚装、输送带对接装卸场景，尤其在长江、珠江流域的散货驳船船队中应用广泛，能够大幅缩短靠泊装卸的准备时间，减少对码头起重设施的依赖。从结构功能来看，该斜门整体采用平行肋板加面板的格栅式承载结构，斜置角度匹配驳船干舷高度与常规码头面的高差，门体关闭时可完全贴合舷侧开口的密封边框，承担舷侧外板的水密承压、抗波浪冲击作用，开启后可形成连续的倾斜过渡通道，允许小型推车、输送带机架直接从码头面延伸至货舱内部，

　　部分大吨位驳船的同类型斜门还可承载轻型叉车的通行载荷。设计过程中首先需要明确安装边界条件：舷侧开口的纵向长度需匹配货舱的装卸作业面宽度，斜门的整体宽度需预留两侧导向滑槽、锁紧机构的安装空间，门体斜置后的下端落点需对应码头常水位以上的停靠高度，避免低位时被水面淹没影响开启操作。门体的承载肋板采用等间距平行布置，肋板间距根据通行载荷计算确定，既要保证人员、推车通行时面板无明显挠曲变形，又要控制门体整体重量，降低启闭操作的驱动力需求，肋板与外侧面板采用连续焊接结构，边缘位置设置加厚的包边型材，既提升门体整体抗扭刚度，也能在关闭时与舷侧门框的密封胶条形成均匀压紧面，保证航行过程中的水密性能。门体上端设置多组铰接挂耳，

　　对应舷侧开口上沿的铰接支座，铰接轴的同轴度公差需严格控制，避免门体启闭过程中出现卡滞，铰接位置还设置有耐磨衬套，减少长期启闭操作带来的轴孔磨损，延长部件维护周期。门体两侧对应舷侧的导向限位结构，在门体启闭的全行程中提供侧向约束，避免风浪作用下门体出现横向晃动，关闭状态下的多点锁紧机构沿门体两侧及下沿均匀布置，锁紧点的压紧力可独立调整，保证密封胶条各位置压缩量一致，防止航行中出现舷侧进水问题。不同于水平布置的舱口盖，斜置门的排水设计需要重点考量，门体表面的格栅间隙可快速排走落在门面上的雨水、浪溅积水，门体下沿设置有导流挡边，关闭时可将积水导向舷侧外板的排水槽，避免积水渗入货舱内部。建模过程中需要重点验证门体全开启角度下的净通行高度，

　　避免通道上方的船体结构与通行设备、人员发生干涉，同时需要校核门体在关闭承压状态下的结构变形量，确保最大变形量不超过密封胶条的补偿范围，水密性能满足内河船舶的相关建造规范要求。这类斜门结构的细节设计还需要考虑日常维护的便利性，铰接点、锁紧机构的位置均预留足够的操作空间，方便船员定期加注润滑脂、更换磨损的密封胶条，门体表面的防滑结构直接集成在面板设计中，无需额外铺设防滑敷料，减少后期维护更换的工作量。对于不同载重吨的驳船，该结构可通过调整肋板厚度、面板规格、铰接点承载能力快速适配，无需大幅改动整体结构形式，具备较好的系列化拓展性，能够覆盖从百吨级小型驳船到数千吨级驳船的舷侧装卸通道需求。
