船舶系泊用双柱式护柱结构设计

　　在港口码头、船舶甲板的系泊作业场景中，双柱式护柱是承担缆绳载荷传递、约束船舶停靠位移的核心受力构件，其结构可靠性直接关系到船舶停靠、码头作业的安全稳定性。这类护柱通常布置在船舶甲板边缘、码头泊位的指定系泊点位，作业时缆绳环绕在两根柱体之间，将船舶受风浪、水流、装卸货产生的横向、纵向载荷通过护柱传递到船体结构或码头基础上，避免缆绳滑脱、构件变形引发的安全事故。

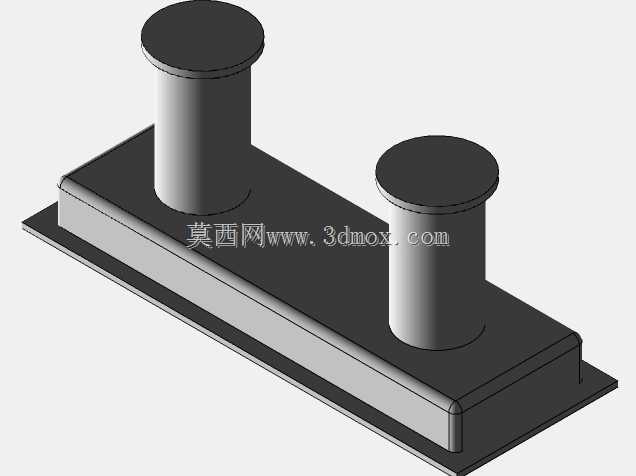

　　从结构设计逻辑来看，该护柱采用双柱对称布局，底部设置带翻边的矩形安装基座，基座与柱体衔接位置做了圆弧过渡处理，避免应力集中导致的焊缝开裂或结构断裂。柱体采用等直径圆柱结构，顶部设置直径略大于柱身的圆形端盖，一方面可以避免缆绳在受拉晃动时从柱顶滑脱，另一方面也能减少缆绳与柱体边缘的切割磨损，延长缆绳的使用寿命。基座底部的外翻边结构，是为了匹配安装面的螺栓固定需求，翻边与基座主体的过渡圆角经过受力校核，能够在缆绳最大破断拉力的载荷工况下，将柱体传递的集中载荷均匀分散到安装接触面，避免局部压强过大导致安装面变形或螺栓剪切断裂。

　　在实际选型与安装适配过程中，需要重点关注护柱的安装边界尺寸：基座的长宽尺寸需要匹配船体甲板或码头预埋结构的安装孔位间距，柱体的中心距需要适配常用系泊缆绳的直径，确保缆绳能够顺畅环绕在两柱之间，不会出现卡绳、磨绳的情况；柱体的有效高度需要满足缆绳多层缠绕的作业需求，同时要避免高度过高导致构件受侧向力时弯矩过大，影响结构稳定性。设计过程中需要针对不同吨位船舶的系泊载荷做受力仿真，验证柱体根部、基座翻边、安装螺栓孔位的应力分布，确保在1.25倍额定系泊拉力的工况下，构件无塑性变形，焊缝位置应力低于材料许用应力值。

　　从功能特性上看，这种双柱结构相比单柱护柱，缆绳的缠绕摩擦力更大，系泊稳定性更好，能够适应风浪较大的开敞式码头、大吨位货运船舶的系泊需求；柱体表面做光滑过渡处理，没有尖锐棱角，能够减少缆绳的磨损速率，降低系泊作业中缆绳断裂的风险。基座的平面度公差需要控制在合理范围内，确保安装时与安装面完全贴合，避免出现点接触导致的局部载荷过大；柱体与基座的连接采用全焊透结构，焊接后需要做去应力处理，避免长期受交变载荷作用出现焊缝疲劳开裂。在实际应用中，这类护柱不仅可以用于船舶甲板的系泊点位，也可以适配内河码头、沿海泊位的岸基系泊需求，根据不同的系泊载荷等级，可以调整柱体直径、基座厚度、材质牌号来匹配对应的使用场景，比如小型内河船舶可以采用铸钢材质的轻型护柱，远洋货轮、大型码头则需要采用更高强度的合金钢结构，同时增加柱体壁厚与基座尺寸，提升整体承载能力。

　　建模过程中需要重点还原各部位的衔接细节，比如柱顶与柱身的台阶过渡、基座与翻边的圆角处理、安装孔位的位置精度，这些细节直接影响后续结构仿真、生产加工的准确性。如果忽略了过渡圆角的设计，在受力分析时会出现应力集中的虚假计算结果，导致选型偏差；如果安装孔位的位置精度不符合要求，现场安装时会出现孔位错位，无法正常固定，需要二次返工处理。对于结构设计从业者来说，这类系泊构件的设计核心是平衡承载能力、安装便利性与缆绳保护需求，不能单纯追求结构强度而忽略缆绳磨损的问题，也不能为了降低重量而削减关键受力部位的尺寸，需要结合实际作业场景的载荷特性、使用频率做综合优化，确保构件在全生命周期内的使用可靠性。
