干货散货船总布置结构设计图纸

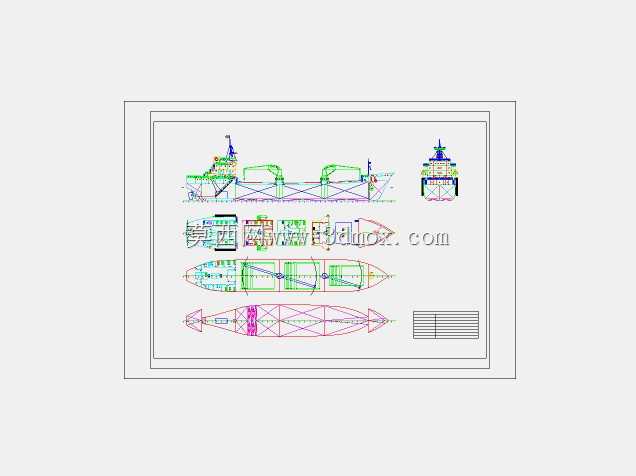

　　在沿海及内河干散货运输领域，常规通用型散货船的总布置设计是决定船舶运营效率、航行安全与建造合理性的核心环节，这份总布置图纸完整覆盖了船舶从侧视总览、甲板平面、舱室剖面到型线轮廓的全维度布局信息，可直接作为船体三维建模、生产设计深化、运营方案校核的核心参考依据。从实际运营场景来看，这类常规尺度的通用散货船主要承担煤炭、矿石、建材、粮食等大宗干散货的中短途运输任务，适配国内多数内河航道、沿海二类航区的通航要求，可停靠多数具备散货装卸能力的通用码头，无需特殊的装卸配套设施即可完成作业。图纸中明确标注的主尺度参数，垂线间长97.95米、型宽16.30米、型深8.15米、设计吃水6.684米，是经过多轮航区适配、载重能力、

　　建造成本平衡后确定的核心边界：该尺度下船舶的载重吨可匹配单航次5000吨级左右的散货运输需求，既不会因尺度过大无法进入内河支线航道、靠泊中小型码头，也不会因尺度过小导致单吨运输成本过高，丧失市场竞争力。设计过程中优先遵循了散货船的功能优先级逻辑：首先将中部最大范围的连续舱段设置为散货货舱区域，货舱区域采用大开口、双层底、边压载舱的常规散货船结构形式，双层底高度满足规范对管系布置、底部防搁浅破损的安全要求，边舱可兼顾压载水舱与空舱的功能，在空载航行时注入压载水保证船舶的稳性与螺旋桨吃水深度，避免出现拍底、飞车等航行风险。上层建筑集中布置在船艉区域，这种布局是散货船经过数十年运营验证的成熟方案：一方面可以让货舱区域保持完整连续的空间，

　　最大化利用船体中部的方形系数优势提升载货量，减少货舱内的结构立柱、舱壁隔断对散货装卸效率的影响，方便抓斗、皮带输送机等装卸设备直接进入货舱作业；另一方面艉部上层建筑可以将机舱、船员生活区、驾驶台集中布置，缩短轴系、管系、电缆的铺设长度，降低建造过程中的材料损耗与施工难度，同时驾驶台位于艉部高层，可获得无遮挡的向前视野，满足航行时的瞭望规范要求，船员生活区也可远离货舱装卸作业的噪音、粉尘影响，改善船员的工作居住环境。船艏区域按照规范要求设置了锚泊设备、系泊设备的布置位置，预留了艏尖舱作为压载水舱与防撞舱壁的安全空间，防撞舱壁的位置严格符合法规要求，在发生艏部碰撞时可避免进水蔓延至货舱与机舱区域，提升船舶的抗沉性能。

　　图纸中包含的型线图部分，明确了船体从艏到艉的曲面轮廓，该型线经过阻力优化，兼顾了低速航行时的减阻需求与建造时的曲面加工难度，避免出现过于复杂的双曲面外板，降低船厂冷弯、焊接的施工难度，同时保证船舶在设计吃水下的航行阻力处于合理区间，匹配常规中速船用主机的功率配置，控制运营过程中的燃油消耗。各层甲板的布局中，明确了主甲板的人行通道、系泊设备位置、舱口盖的布置范围，舱口盖的尺寸匹配常规散货码头的抓斗作业半径，减少装卸过程中的移动对位时间；上层建筑各层分别设置了船员住舱、厨房、餐厅、会议室、驾驶台、消防设备站等功能空间，各空间的通道宽度、逃生路线布置均满足海事规范的强制要求，机舱区域预留了主机、发电机组、辅机、泵组的安装空间，各设备的检修通道、吊装口位置也在总布置阶段做了预留，避免后续详细设计阶段出现设备无法进场、检修空间不足的问题。在三维建模落地过程中，这份总布置图可作为顶层骨架，先依据主尺度与型线图生成船体的曲面外壳，再逐层搭建甲板、舱壁、上层建筑的结构框架，后续可基于该总装模型开展结构有限元校核、管系布线、电气走线、设备干涉检查等工作，避免各专业设计出现布局冲突。对于船舶运营方而言，这份总布置图也可作为船舶配载、装卸作业方案制定的参考依据，明确各货舱的载货范围、甲板的承重边界，避免出现配载不均导致的船体应力过大、稳性不足等安全隐患。
