船舶舱室长圆形密封人孔结构设计

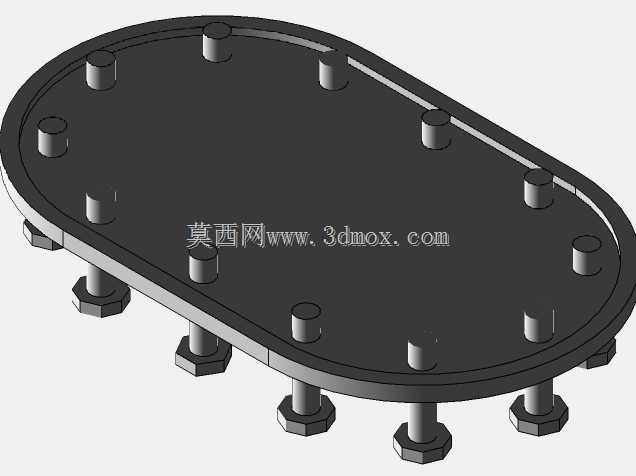

　　在船舶舱室、常压储罐及部分低压密闭壳体的设计环节中，人孔是供检修人员进出设备内部开展维保、清理、部件更换作业的必备通行结构，这类结构的设计合理性直接关系到壳体整体密封性能、结构强度以及后期运维的便捷性。本次呈现的长圆形人孔结构，是船舶货舱、压载水舱、燃油舱等舱段常用的人孔形式，相较于圆形人孔，长圆形结构在占用壳体板面宽度一致的前提下，能提供更充裕的通行净空，适配人员携带小型检修工具进出的实际需求，尤其适合舱壁板面安装空间受限、但又需要满足人员通行尺寸要求的安装场景。

　　从结构功能层面来看，该人孔采用盖板加周向均布紧固件的密封形式，盖板主体为长圆形平板结构，边缘做了等距的螺栓孔位排布，配套的螺栓与六角螺母配合，能够为盖板与安装基座之间的密封垫片提供均匀持续的压紧力，避免因局部压紧力不足导致的渗漏问题。设计过程中首先要确定人孔的通行净尺寸，长圆形的直边段长度与圆弧段半径需要匹配成年人肩宽通行需求，同时要兼顾盖板自身的结构刚度——平板盖板在承受舱内液体压力或者外部载荷时，若厚度不足容易出现中部挠曲变形，因此在确定盖板厚度时，需要结合安装位置的设计压力、材料许用应力，计算不同位置的弯曲应力，确保在额定工况下盖板的变形量处于密封垫片允许的补偿范围内，不会因盖板变形导致密封面出现间隙。

　　安装边界的设计上，人孔基座需要与舱壁或者壳体板面做可靠的焊接连接，基座的密封面需要做机加工处理，保证平面度满足密封要求，避免因密封面凹凸不平造成垫片压合不实。周向的螺栓孔位排布需要遵循等间距原则，在长圆形的圆弧段，螺栓孔沿圆弧径向布置，直边段的螺栓孔沿垂直于直边的方向布置，确保每个螺栓提供的压紧力能够均匀覆盖相邻螺栓之间的密封区域，避免出现密封盲区。螺栓的规格选型需要结合密封所需的总压紧力计算，既要保证垫片能够被充分压实，又要避免螺栓预紧力过大造成盖板局部压溃或者螺栓过载断裂。

　　实际应用中，这类人孔通常会在盖板与基座之间加装耐油橡胶垫片或者金属缠绕垫片，具体垫片材质根据舱内存储介质的特性确定——比如燃油舱需要选用耐油性能优异的丁腈橡胶垫片，压载水舱可以选用普通橡胶垫片，若应用在有一定温度的压力容器场景，则需要选用金属缠绕垫片来适配温度变化带来的热胀冷缩。设计时还需要考虑盖板的拆装便捷性，部分同类型人孔会在盖板上加装铰链结构，避免拆卸螺栓后盖板需要完全搬离，降低维保作业的劳动强度，本次呈现的结构为螺栓紧固式无铰链结构，适合安装位置周边操作空间充裕、不需要频繁开启的舱段使用。

　　从建模逻辑来看，构建该三维模型时首先绘制长圆形的轮廓草图，通过拉伸命令生成盖板主体，之后按照排布规则创建单个螺栓与螺母的特征，通过阵列命令沿长圆形轮廓完成所有紧固件的布置，过程中需要注意螺栓孔与螺栓之间的间隙配合尺寸，避免出现模型干涉，同时要保证所有螺栓的伸出长度一致，符合实际装配的工艺要求。这类结构的设计看似简单，但每一处尺寸的确定都需要结合实际工况的力学计算，比如螺栓间距过大则密封压力不足，间距过小则会增加加工与装配的工作量，盖板厚度过大会造成材料浪费、增加结构自重，厚度过小则刚度不足引发密封失效，只有平衡好各项参数，才能做出满足使用要求的可靠结构。
