船舶舱壁分段立体结构设计

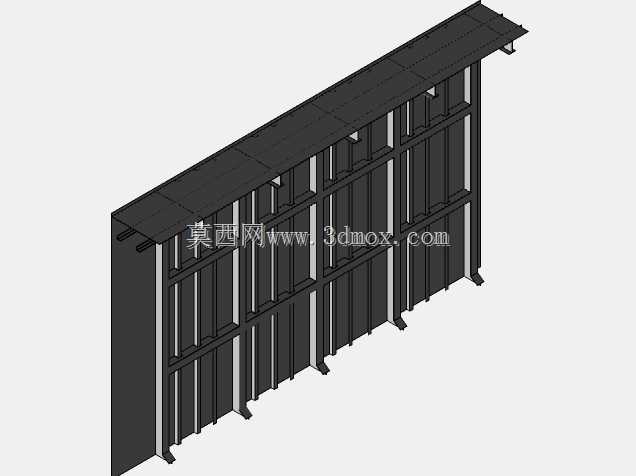

　　在船舶建造的分段装配环节，舱壁类结构是承担船体横向强度、分隔舱室空间的核心构件，这类结构的三维建模精度直接影响后续分段合拢的对位效率，也关系到舱室密性、结构载荷传递的实际表现。本次呈现的结构为典型的平面舱壁分段，整体采用正交骨架式布置，壁板作为主要的承力面板，背面布置垂直与水平方向的扶强材与桁材，形成格栅式的承载体系，能够将舱内液体压力、甲板传递的垂向载荷、船体总纵弯曲产生的切向力均匀传递到相邻的舷侧、甲板与底部结构上。从设计逻辑来看，这类舱壁结构的建模首先需要匹配船体线型的边界要求，分段的上下边缘分别对应甲板下表面与内底板上表面的安装位，左右边缘则需要与舷侧分段的纵桁位置精准对齐，所有骨材的端部都做了削斜或者肘板连接的预留设计，

　　避免现场装配时出现结构干涉，同时减少应力集中的风险。实际应用中，这类舱壁结构既可以作为水密舱壁分隔不同压载舱、货舱与机舱空间，也可以作为非水密的制荡舱壁，降低液舱内液体晃荡对船体结构的冲击，建模过程中需要严格控制壁板的板缝位置，板缝的排布要避开骨材的贯穿位置，同时匹配船厂的板材下料规格，减少不必要的材料损耗。结构的扶强材采用不等边角钢或者T型材的截面形式，垂直扶强材的间距通常按照规范要求控制在合理范围，水平桁材作为垂直扶强材的中间支撑，其布置高度需要避开舱内管路、电缆托架的安装路径，同时兼顾人员通行的净空要求。在安装边界的处理上，分段顶部的边缘预留了与甲板结构焊接的坡口余量，底部则设置了与内底板连接的定位靠山结构，

　　左右两侧的端缝位置标记了合拢对位的检验线，方便现场装配时快速调整分段的位置偏差。建模过程中对所有骨材与壁板的连接位置都做了贯穿孔的补板设计，补板的形式根据所在位置的水密要求选择，水密区域采用全焊透的补板结构，非水密区域则采用间断焊的补板形式，在保证结构强度的前提下减少焊接工作量。这类分段结构的外形尺寸通常按照船厂的起重能力、分段运输的通行限界来确定，分段的重量控制在车间起重设备的额定载荷范围内，同时预留足够的安全余量，避免吊装过程中出现结构变形。结构上的所有开孔位置都做了加强筋的布置设计，无论是人孔、管路通孔还是电缆穿孔，开孔边缘都按照规范要求设置了环形加强或者扁钢加强，避免开孔造成的结构强度削弱。从建模细节来看，

　　所有型材的端部都做了切角处理，避免焊接时出现焊缝重叠的问题，壁板的板厚根据所在舱室的水头压力计算确定，不同区域的板厚过渡位置做了平滑的斜削过渡，避免结构刚度突变带来的应力集中。在实际建造过程中，这类三维模型可以直接导入到数控下料设备中，生成壁板的切割路径、型材的下料长度，同时可以模拟分段的装配顺序，提前发现骨材之间的干涉问题，减少现场返工的概率。对于结构设计人员来说，这类模型的搭建需要充分考虑建造工艺的可行性，不能只追求理论上的强度达标，还要兼顾焊接操作的空间、构件的可达性，比如扶强材与壁板之间的角焊缝位置，要预留足够的焊枪操作空间，避免出现无法施焊的死角。另外，分段的吊装点位也在模型中做了对应的结构加强，吊马的安装位置对应内部的强桁材位置，保证吊装过程中结构不会产生局部变形，吊马的形式与规格根据分段的重心位置、重量计算确定，确保吊装作业的安全。这类舱壁结构作为船体分段的典型组成部分，其建模精度直接影响整个船体的建造质量，通过三维建模的方式可以在设计阶段就完成结构干涉检查、工艺性验证、重量重心核算等工作，相比传统的二维图纸设计，能够大幅减少现场的修改工作量，提升分段建造的效率与精度。
