双筒铰接式安装支座结构设计

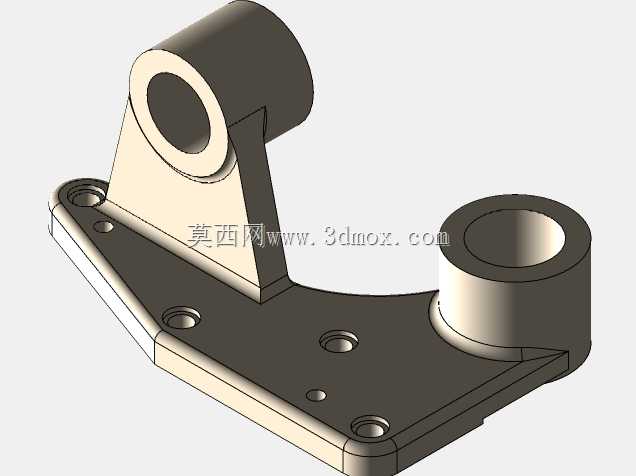

　　该构件属于机械系统中的铰接支撑类连接件，主要应用在需要实现轴类部件回转支撑、多组件相对转动连接的工况场景中，常见于轻工自动化设备的连杆传动端、检测仪器的角度调节机构、小型输送线的摆臂支撑位置，承担载荷传递、转动副定位、组件安装基准的核心作用。从结构功能来看，构件上两个带同轴内孔的筒状结构是核心功能区，分别对应两个独立的转动副安装位，内孔可直接与配套的销轴、铰接轴配合，无需额外加装轴套即可实现低摩擦回转，两个筒位的高度差、中心距经过参数校核，可满足两个联动部件的转动轨迹不发生干涉，同时保证载荷传递路径最短，避免支撑部位出现应力集中。底座部分采用带切角的异形平板结构，平板上分布的多个沉头安装孔对应不同的安装点位，

　　其中靠近左侧切边的两个小孔用于初定位，中部和右侧的大尺寸沉孔用于穿装紧固螺栓，可将整个支座稳定固定在设备的安装基板上，平板上的小尺寸浅孔为工艺定位孔，用于加工过程中的工装装夹定位，也可作为后续附件加装的预留点位。设计过程中优先考虑了安装边界的适配性，底座的异形轮廓是根据安装空间的避让需求做的裁切，左侧斜切边可避开设备内部相邻的走线槽或相邻构件的运动轨迹，右侧圆弧过渡边可减少安装时的边角干涉，两个筒状结构的外圆做了倒圆角处理，既消除了加工后的锐边毛刺，也能降低装配过程中对操作人员的划伤风险，同时减少应力集中系数，提升构件的抗疲劳性能。从受力角度分析，两个筒状结构与底座连接的位置设置了三角形加强筋，筋板的厚度与底座壁厚保持一致，

　　可将筒位承受的径向载荷、倾覆力矩均匀传递到底座整个安装平面，避免连接位置出现应力断裂，筋板与筒壁、底座的连接处均做了圆角过渡，进一步优化应力分布，即使在承受交变载荷的工况下，也能保证结构的长期稳定性。安装尺寸方面，两个铰接筒的内孔直径、中心距、端面到底座安装面的高度都做了公差适配，内孔的尺寸公差满足IT7级精度要求，可与标准销轴实现间隙配合，保证转动灵活无卡滞，底座安装孔的位置度公差控制在0.1mm以内，可直接适配预设的安装基板螺孔位置，无需现场二次配钻。该构件的结构设计兼顾了轻量化与结构强度，在非受力区域做了壁厚优化，整体重量相比同载荷等级的方块式支座降低30%左右，同时所有加工面均为常规铣削、钻削可实现的特征，无需特殊加工工艺，适合批量加工生产，在实际装配中，可直接作为标准铰接支撑件替换同安装尺寸的铸造支座，装配效率提升明显，后期维护时也可直接拆卸更换，无需对周边构件做调整。
