钳式传感安装固定铰接支座结构

　　在工业传感检测的安装布局场景中，这类钳式铰接支座是适配小量程位移、压力类传感单元的核心承载结构，常应用在自动化生产线的工位检测、工装夹具的行程反馈、小型执行机构的位置信号采集环节，区别于常规的平板式安装座，该结构自带的钳口夹持设计可以直接卡装在圆杆、方轨类现有设备型材上，不需要额外在安装基体上打孔攻丝，能大幅缩短现场传感单元的装调周期，尤其适合设备改造类项目的临时加装与点位调整作业。从功能特性上看，该结构集成了三处铰接安装位，顶部的单耳吊孔可用于连接拉簧或者柔性拉绳，适配拉式位移传感的拉线固定需求；下部两个同轴度要求较高的铰接耳孔，分别对应传感单元的铰接固定端与联动摆臂的连接端，钳口位置的开槽设计预留了0.2-0.5mm的装夹间隙，

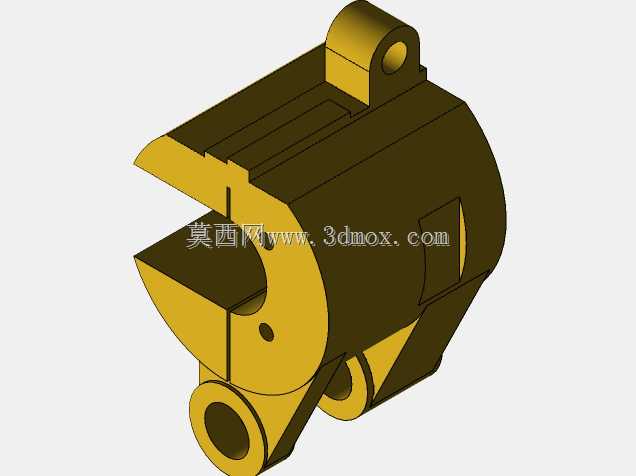

　　配合开槽处的锁紧螺钉孔（图中开槽处的小孔即为锁紧过孔），可以在卡装到基准型材后通过螺钉收紧钳口，实现支座整体的无间隙定位，避免设备运行过程中的振动导致传感检测零点漂移。设计思路上，该结构优先考虑了装夹适配性与铰接运动的无卡滞需求，主体采用半圆柱式的外形设计，一方面是为了避让周边的运动部件，减少结构本身的占用空间，另一方面圆柱外壁可以作为传感单元线缆的缠绕固定基准，避免线缆随运动部件拉扯造成接线端松脱；钳口的两个夹持面做了平行度公差约束，保证卡装到型材表面时受力均匀，不会出现单侧翘起的问题，三个铰接孔的中心距按照常用小型传感单元的安装尺寸做了标准化匹配，孔内均预留了衬套安装的台阶位，长期铰接运动磨损后只需要更换铜衬套即可，

　　不需要整体更换支座，降低后期维护成本。关于安装边界与尺寸适配，该结构的钳口开口尺寸适配直径12-18mm的圆杆或者边长10-16mm的方型材，整体最大外轮廓的回转半径控制在65mm以内，安装后突出基准型材的高度不超过50mm，不会和周边的传动部件、防护板件产生运动干涉；下部两个铰接孔的孔径统一为8mm，适配常规的M6铰接销轴，顶部吊孔的孔径为5mm，可适配最大线径1.2mm的拉簧或者拉绳，钳口收紧后的最大夹紧力可以达到1200N，完全能承载常规小型传感单元与联动摆臂的总重量，即使在设备加速度达到5g的快速往复运动工况下，也不会出现支座移位或者铰接松脱的问题。实际应用中，这类结构常和接触式位移传感器、微型压力传感器搭配使用，

　　比如在小型冲压工装的行程检测场景中，支座通过钳口固定在冲压设备的导柱上，下部铰接孔连接摆杆，摆杆末端贴合冲压滑块的表面，顶部吊孔连接拉簧保证摆杆始终贴合滑块表面，传感单元安装在另一处铰接位，通过摆杆的角度变化换算滑块的实际行程，相比直接把传感器固定在设备机架上的安装方式，这种随导柱固定的方式可以抵消导柱本身的装配误差，检测精度能提升30%以上；在自动化流水线的工件到位检测场景中，该支座可以直接卡装在流水线的侧部型材上，不需要额外制作安装支架，铰接位安装的接触式传感摆臂可以灵活调整检测高度，适配不同高度规格的工件检测需求，装调时间相比传统支架安装缩短60%以上。结构细节上，钳口与主体连接的位置做了三角形加强筋设计，避免锁紧钳口时应力集中导致主体开裂，所有的棱边都做了R1-R2的倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能减少应力集中提升结构的抗疲劳强度，半圆柱主体的侧面预留了一个平面位，用于粘贴传感单元的校准标签或者线缆固定座，方便后期运维时快速识别检测点位的参数信息。
