传感器安装固定铰接支座结构设计

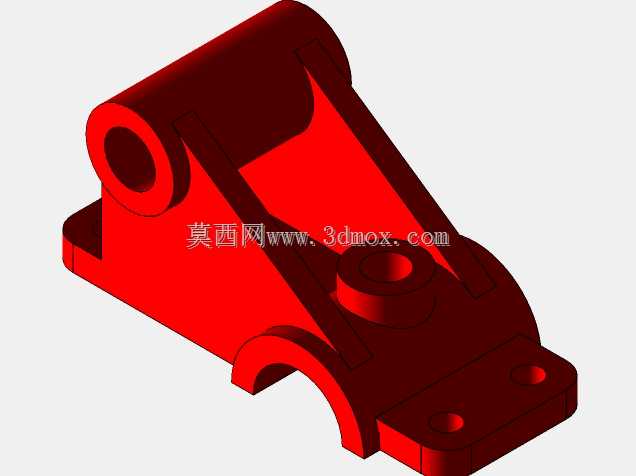

　　该构件属于传感器配套安装类支撑铰接部件，主要应用在工业传感检测场景中，承担传感器本体的定位、承载以及角度微调适配的功能，常见于自动化生产线的位移检测工位、工程机械的姿态传感点位、液压系统的行程反馈安装位，能够在存在小幅振动、安装面存在角度偏差的工况下，为传感器提供稳定的安装基准，避免传感器因安装刚性不足出现检测数据漂移、本体受外力磕碰损坏的问题。从结构功能上看，构件上部的同轴通孔为铰接销轴安装位，可穿入定位销轴实现与设备机架端的铰接连接，允许支座整体绕销轴轴线进行小范围角度摆动，以此适配不同安装面的角度偏差，抵消设备运行过程中传递到传感器的附加弯矩；下部带两个沉头安装孔的平板区域为传感器贴合安装面，

　　沉孔设计可让内六角安装螺栓完全沉入构件平面以下，避免螺栓头突出干涉传感器的安装贴合，保证传感器底面与支座面完全贴合，保障检测基准的一致性；中部斜向设置的加强筋结构连接上部铰接筒与下部安装平板，在不额外增加构件整体壁厚的前提下，大幅提升了支座的抗弯抗扭刚度，避免在承受传感器重量以及设备振动载荷时出现结构变形，斜筋的走向完全贴合载荷传递路径，将安装面承受的垂直载荷顺畅传递到上部铰接点位，减少应力集中区域的出现；侧面的半圆弧缺口结构为走线避让位，传感器的信号线缆可从该缺口处引出排布，避免线缆在支座摆动过程中被结构边缘挤压磨损，同时也能限制支座的最大摆动角度，防止转角过大拉扯传感器线缆造成断线故障。设计过程中首先确定核心安装边界：

　　上部铰接孔的孔径公差取H7级，与销轴采用间隙配合，保证铰接转动顺畅无卡滞，孔的端面设置倒角，方便销轴装配时的导入，同时去除加工毛刺避免装配时割伤操作人员；下部安装平板的平面度公差控制在0.05mm以内，保证传感器安装后不会出现基准面倾斜，两个安装孔的孔位公差控制在±0.1mm，匹配常用传感器的标准安装孔距，无需额外扩孔即可完成装配；构件整体的安装外轮廓需适配常用工业传感器的安装空间，铰接孔中心到安装平板底面的高度尺寸经过反复校核，保证安装后传感器的检测端与被测点位的距离处于传感器的有效检测量程范围内，避免出现检测盲区。结构壁厚设计上，铰接筒的壁厚取孔径的0.25倍，既保证铰接部位的抗挤压强度，避免长期铰接转动出现孔壁磨损失圆，

　　又不会造成材料浪费；安装平板的厚度根据传感器的常规重量设计，在承受5kg以内的载荷时，平板的最大变形量不超过0.02mm，完全满足传感器安装的刚度要求；所有结构的外边缘均设置R2以上的铸造圆角，适配铸造或3D打印的加工工艺要求，减少应力集中的同时，避免锐边造成的装配划伤。在实际应用场景中，该支座可适配多种外形的接触式位移传感器、接近开关的安装，当设备机架的安装面存在加工角度误差时，无需额外加工调整垫片，仅通过铰接部位的小幅转动即可让安装平板与传感器底面完全贴合，大幅降低现场安装调试的工作量；在存在持续振动的工况下，铰接结构可小幅吸收振动冲击，避免刚性连接时振动直接传递到传感器内部，有效延长传感器的使用寿命。走线缺口的位置经过优化，在支座处于水平安装状态时，缺口刚好朝向线缆排布的一侧，线缆可顺着缺口自然引出，无需额外弯折线缆，减少线缆的疲劳损伤。整体结构没有多余的冗余设计，所有结构特征都服务于安装固定、铰接调整、线缆避让、刚度强化这几个核心功能，没有为了外观增加无意义的曲面或装饰结构，完全从工程实用角度出发，加工工艺性良好，无论是采用机加工、铸造还是增材制造方式都可以快速生产，适配不同批量的加工需求。
