双桨式无重力混合搅拌设备结构设计

　　在粉体、颗粒物料的混合加工场景中，双桨搅拌设备是饲料加工、建材混配、化工粉体均化、食品原料预处理工段的核心作业单元，这类设备依靠两根平行布置的搅拌轴带动桨叶做反向同步旋转，在腔体内形成物料的对流、剪切、扩散三重混合作用，相比单轴搅拌设备，其混合均匀度更高、单次混合周期更短，对比重差异较大的不同组分物料适配性更强，能有效减少物料分层离析的问题。

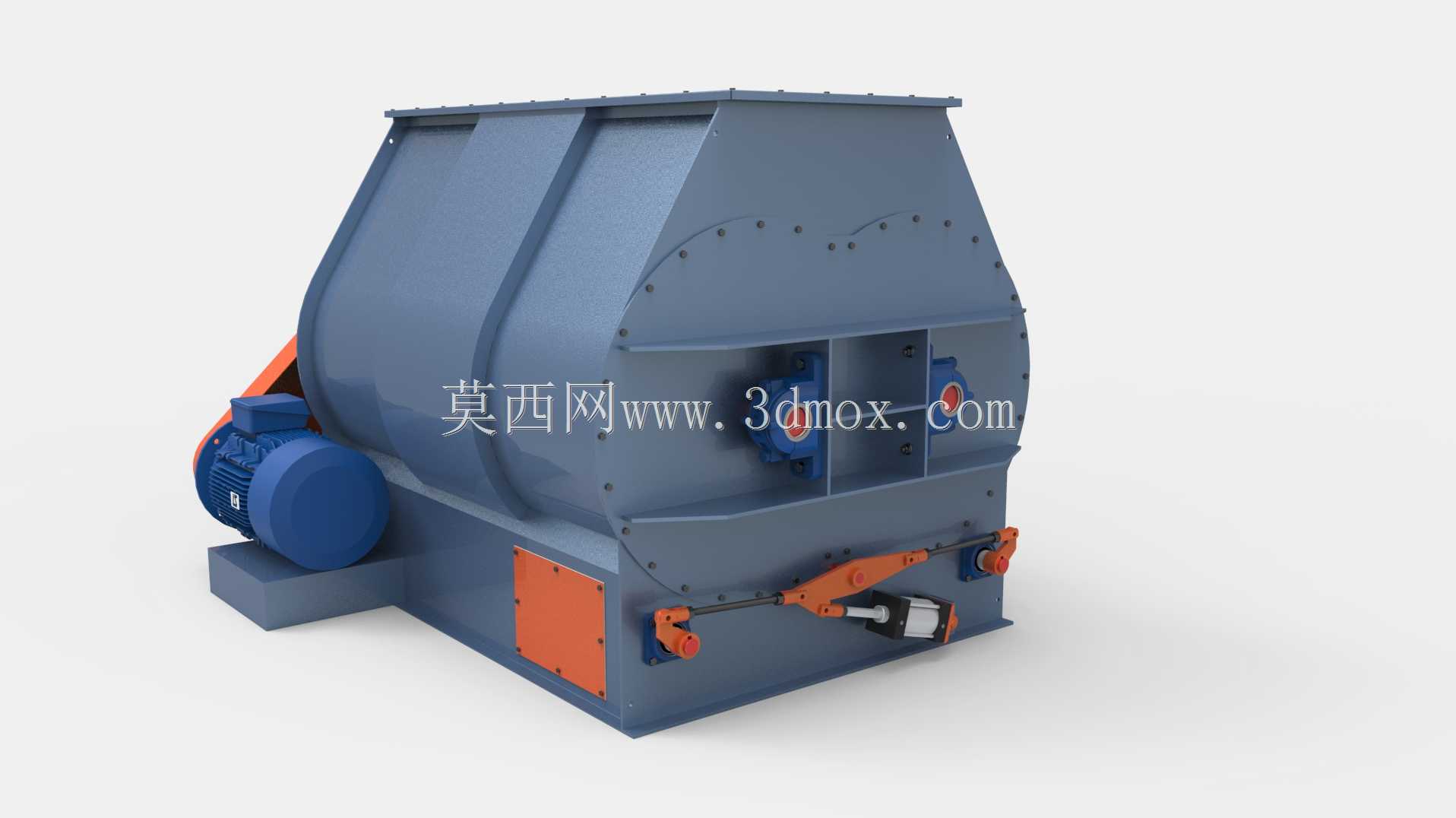

　　从结构设计层面看，该设备的主腔体采用双圆弧相切的W型卧式结构，这种腔体构型可以最大化消除搅拌死角，让桨叶在旋转过程中能够覆盖腔体内98%以上的物料区域，腔体壁板采用加厚碳钢板折弯焊接成型，法兰拼接处做了铣平密封处理，避免细粉料在搅拌过程中出现泄漏。驱动端采用侧装式电机直连减速机的布置方案，电机与减速机通过联轴器直连，减少了链传动、带传动带来的功率损耗与传动间隙，两根搅拌轴之间通过高精度同步齿轮实现反向等速传动，齿轮箱采用密封式油浴润滑，能在长时间连续作业工况下保持传动精度，避免桨叶出现干涉碰撞的问题。

　　桨叶的设计是该设备的核心结构要点，每根轴上沿轴向等距布置多组可调角度的桨叶，桨叶采用耐磨合金钢板焊接成型，与轴座的连接采用螺栓紧固结构，可根据不同物料的搅拌需求调整桨叶安装角度，针对高磨损工况还可在桨叶工作面加装可更换的耐磨衬板，降低设备长期使用后的维护成本。腔体底部设置了全长布置的气动卸料门，卸料门采用弧形结构贴合腔体底部轮廓，关闭时与腔体内壁齐平，不会残留积料，卸料门的驱动采用气缸搭配连杆锁止机构，在通气状态下可实现快速全开卸料，断气状态下依靠机械结构保持锁止，避免生产过程中出现漏料问题。

　　从安装边界来看，该设备的整体安装基础需要预留与腔体底部轮廓匹配的安装平台，设备支脚采用加厚型钢焊接结构，与基础平台通过地脚螺栓紧固，安装时需要保证两根搅拌轴的水平度偏差控制在0.5mm/m以内，避免长期运行出现轴端密封偏磨的问题。设备的进料口设置在腔体顶部，可根据生产线布局选择单进料口或多进料口配置，适配人工投料、气力输送、螺旋喂料等不同的上料方式，轴端密封采用组合式密封结构，由填料密封、气密封两道结构组成，针对超细粉体物料还可加装聚四氟乙烯密封环，避免粉料从轴端渗出污染传动部件。

　　在实际应用场景中，这类双桨搅拌设备可适配干混砂浆生产中水泥、砂石、添加剂的均匀混合，饲料加工中谷物原料、微量元素、油脂的混合拌料，也可用于化工行业塑料粒子、改性助剂的混配作业，针对含有少量液体组分的物料混合，还可在腔体顶部加装雾化喷嘴，在搅拌过程中实现液体组分的均匀喷加，避免出现物料结团的问题。设备的检修门设置在腔体端部与侧部，日常维护时可打开检修门检查桨叶磨损情况、调整桨叶角度、清理腔体内残留物料，不需要对设备主体进行大范围拆解，能有效缩短设备维护的停机时间。

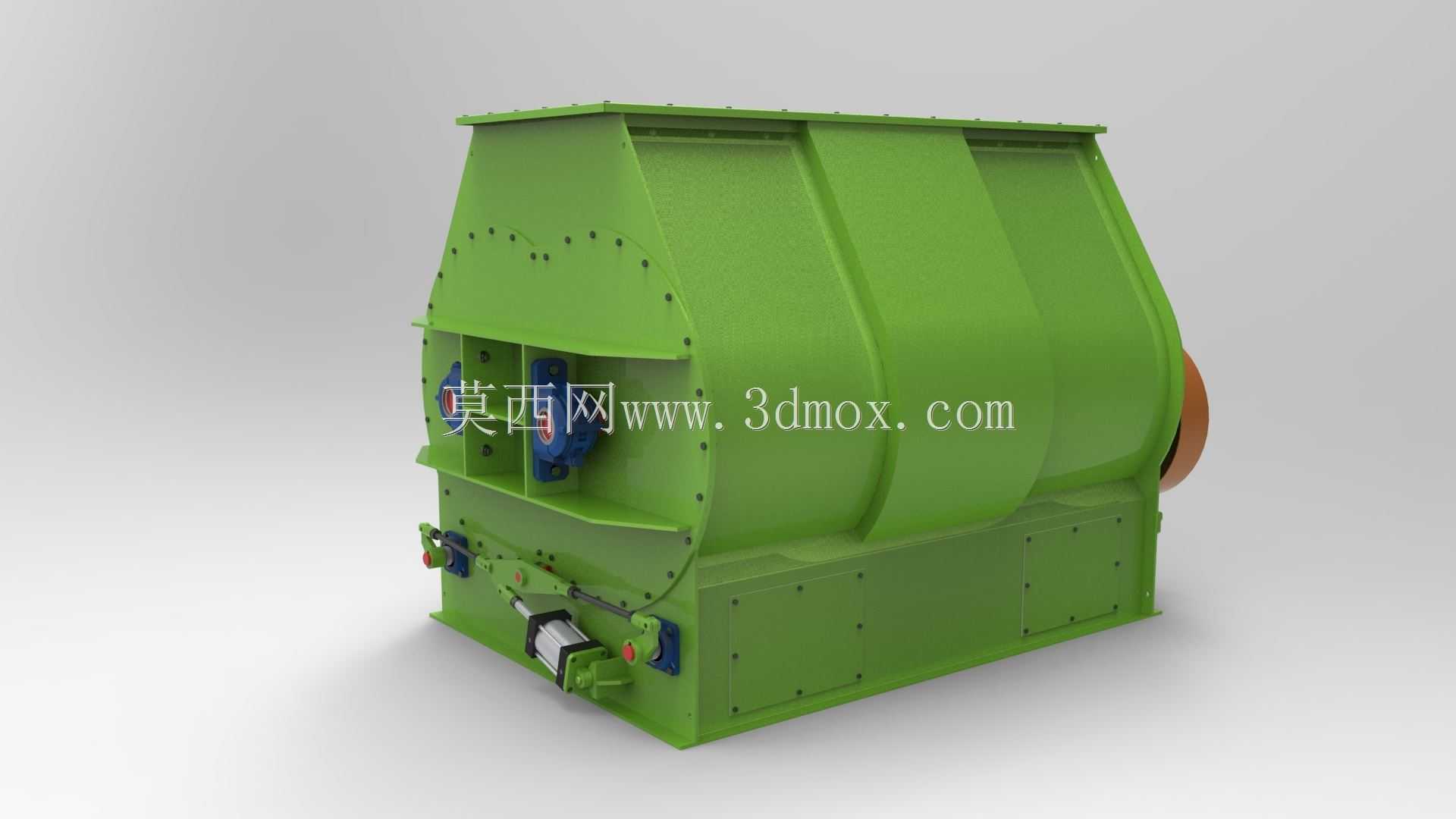

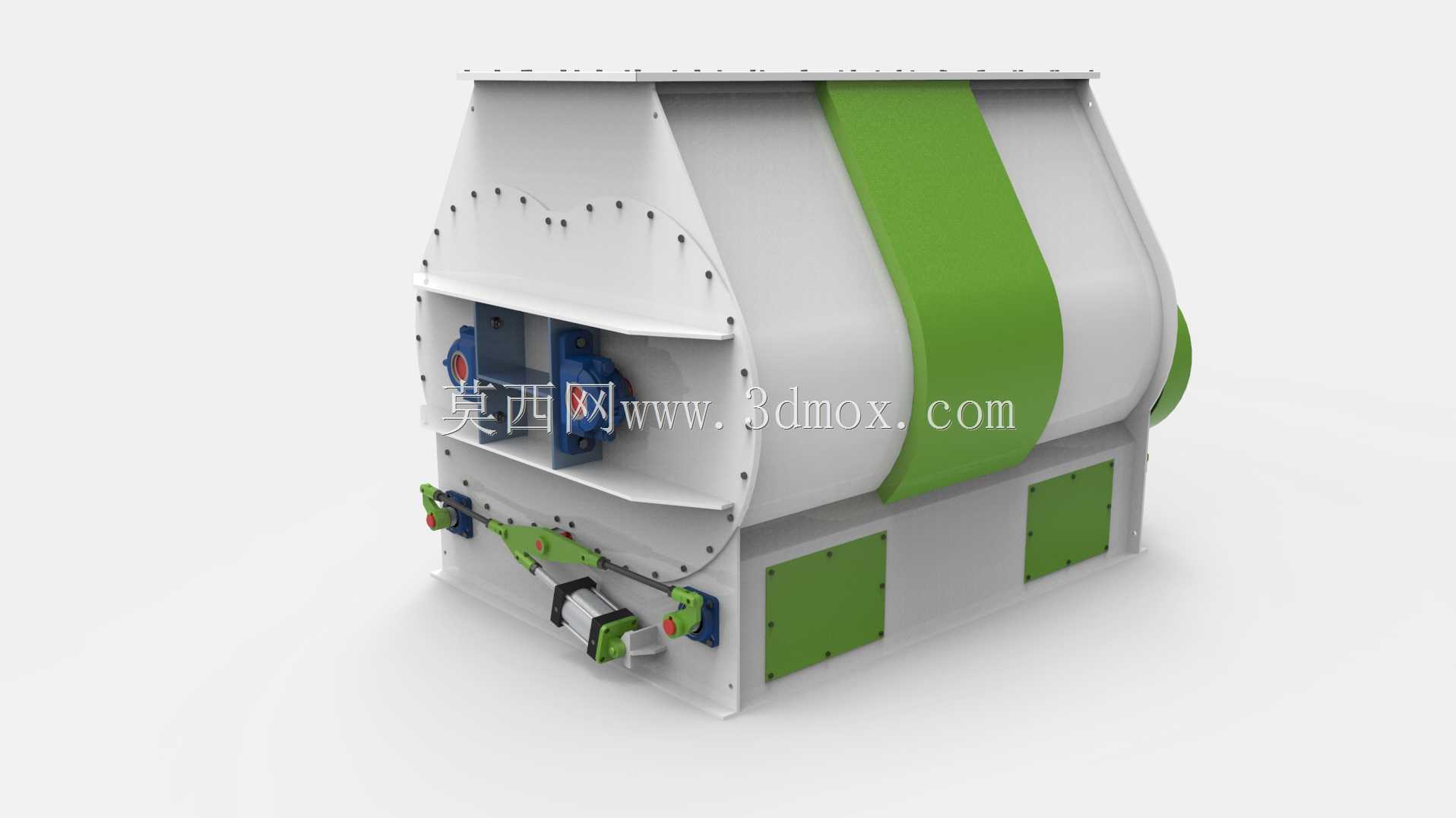

　　在三维建模过程中，该模型完整还原了设备的所有装配关系，包括搅拌轴与桨叶的连接结构、减速机与电机的安装位置、卸料门的连杆驱动结构、腔体法兰的螺栓排布细节，所有部件的配合间隙都按照实际工程设计的公差要求进行设置，可直接用于设备方案展示、生产线布局模拟、结构优化改型的设计参考，建模过程中对焊接结构的倒角、安装孔的位置、加强筋的布置都做了精细化还原，能够直观呈现设备的实际制造工艺要求，避免设计阶段出现结构干涉、安装空间不足的问题。
