U型槽式螺旋给料输送设备结构

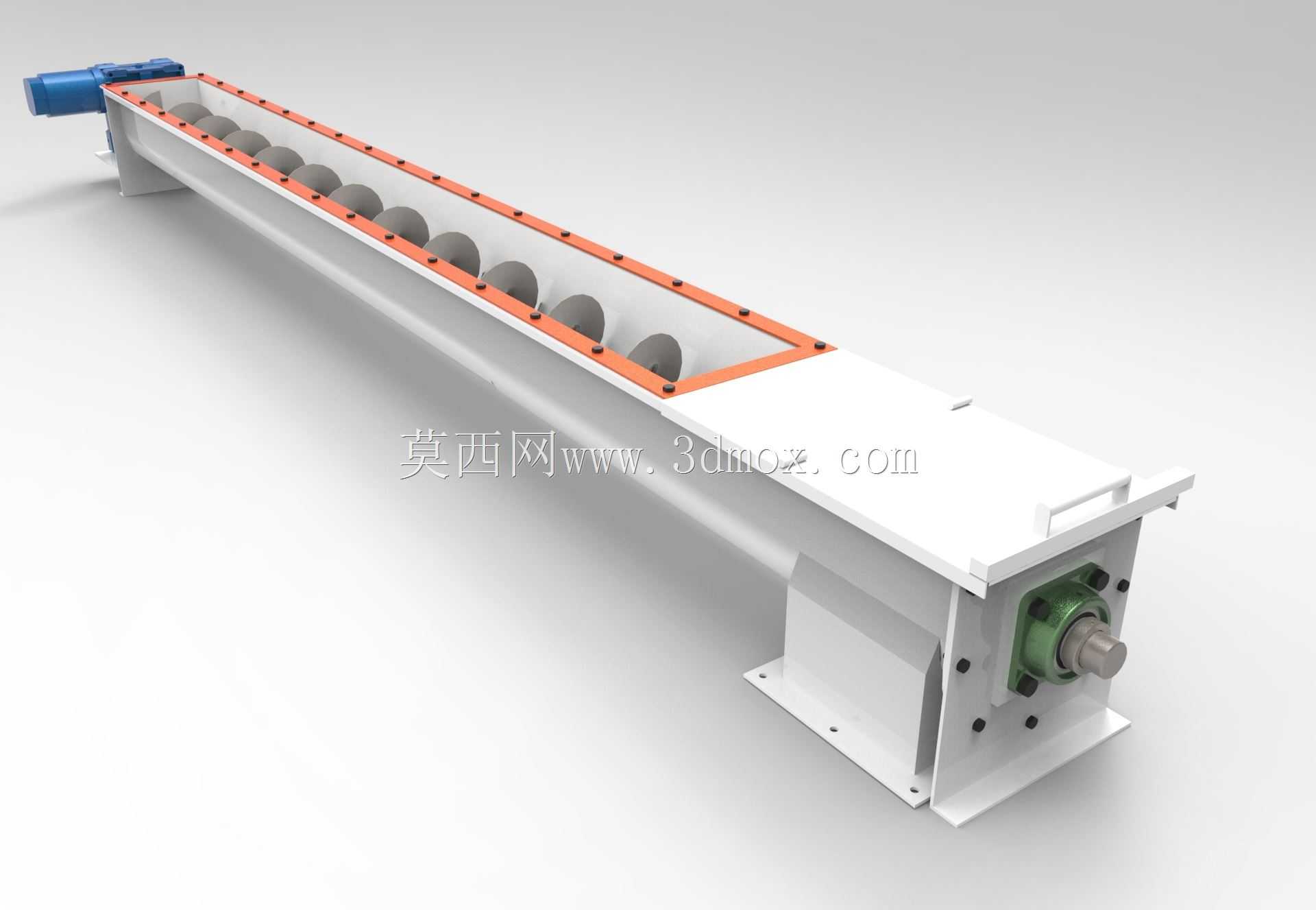

　　在散状物料处理的各类生产场景里，这类U型结构的螺旋输送设备是衔接不同工序段物料流转的核心通用设备，从粮食加工工段的原粮转运、建材行业的粉料配料，到环保领域的污泥输送、化工行业的颗粒原料投料，都能见到这类设备的应用，它依靠旋转的螺旋叶片将物料在封闭或半封闭的槽体内推移，完成水平或小倾角方向的物料输送作业，避免散料在转运过程中出现撒漏、扬尘的问题。从结构设计来看，这款设备采用U型截面的输送槽作为物料承载主体，槽体上沿设置整圈的法兰密封边，配套对应的盖板可以实现槽体的封闭，输送易扬尘、易受潮的物料时，能有效减少物料外泄和外界杂质混入，槽体端部设置端板与轴承座安装位，将螺旋轴的支撑轴承布置在槽体外部，避免物料直接接触轴承造成磨损卡滞，

　　驱动端采用直连减速电机的布置方式，电机安装在槽体端部的驱动支架上，通过联轴器与螺旋轴连接，相比链传动的结构，直连布置的传动效率更高，占用的安装空间更小，日常维护时不需要额外调整传动链条的张紧度。螺旋轴作为设备的核心工作部件，采用等螺距的连续螺旋叶片焊接在中心轴上，叶片边缘与U型槽内壁预留均匀的间隙，这个间隙的取值需要结合输送物料的粒径调整，输送粉状物料时间隙控制在3-5mm，输送含有小颗粒的物料时可以适当放大到8-10mm，避免叶片旋转过程中与槽体发生刮蹭，同时减少物料在槽底的残留；螺旋轴的两端采用带密封结构的外装式轴承座，密封件选用毡圈加骨架油封的组合结构，能阻挡细粉料进入轴承内部，延长轴承的使用寿命，

　　非驱动端的轴承座预留轴向窜动间隙，可以补偿螺旋轴长时间工作受热产生的轴向伸长量，避免轴系卡滞。槽体下方设置多个落地式支撑脚，支撑脚的底板开有长圆形的安装孔，方便现场安装时调整设备的水平位置，支撑脚的高度可以根据前后衔接设备的进出料口高度做适配调整，设备的进料口通常设置在槽体尾端的盖板位置，可以和上方料仓的出料口直接对接，出料口设置在槽体前端的底部，物料随着螺旋叶片推移到端部后从底部出料口落入下一级设备，部分工况下可以在槽体底部开设多个出料口，配合插板阀实现多点位出料，满足不同工段的分料需求。设计这类设备时，首先需要根据输送物料的特性确定螺旋直径、螺距和转速参数，输送流动性好的颗粒状物料时可以选用较高的转速提升输送效率，输送易粘结、

　　磨琢性大的物料时需要降低转速，避免叶片磨损过快或者物料被挤压结块；槽体的壁厚根据物料的磨琢性选择，输送粮食、塑料颗粒等低磨琢性物料时选用3-4mm的钢板折弯成型即可，输送矿粉、炉渣等高磨琢性物料时需要在槽体内壁加装耐磨衬板，延长槽体的使用寿命。安装边界方面，这类水平布置的螺旋输送机需要保证槽体的直线度，每米长度的直线度偏差不超过1mm，全长偏差不超过5mm，避免螺旋轴旋转时出现偏摆刮蹭槽体，驱动端的电机接线需要预留足够的检修空间，设备两侧需要预留不小于600mm的操作通道，方便日常检查盖板密封情况、清理槽内残留物料、更换密封件和轴承等易损件；设备的进出料口对接时需要采用软连接结构，避免前后设备的振动传递到螺旋槽体，造成连接部位松动或者焊缝开裂。和管式螺旋输送机相比，这种U型槽式的结构清理维护更加方便，松开盖板的紧固螺栓就可以掀开盖板观察槽内物料输送状态，处理卡料、堵料故障时不需要拆解整个筒体，对于需要定期清理、更换物料品种的生产场景适配性更强，设备整体的重心更低，水平安装时的稳定性更好，不需要额外做复杂的基础固定，在中小型生产线上的布置灵活性更高。
