畜牧养殖饲料除杂清洁设备结构设计

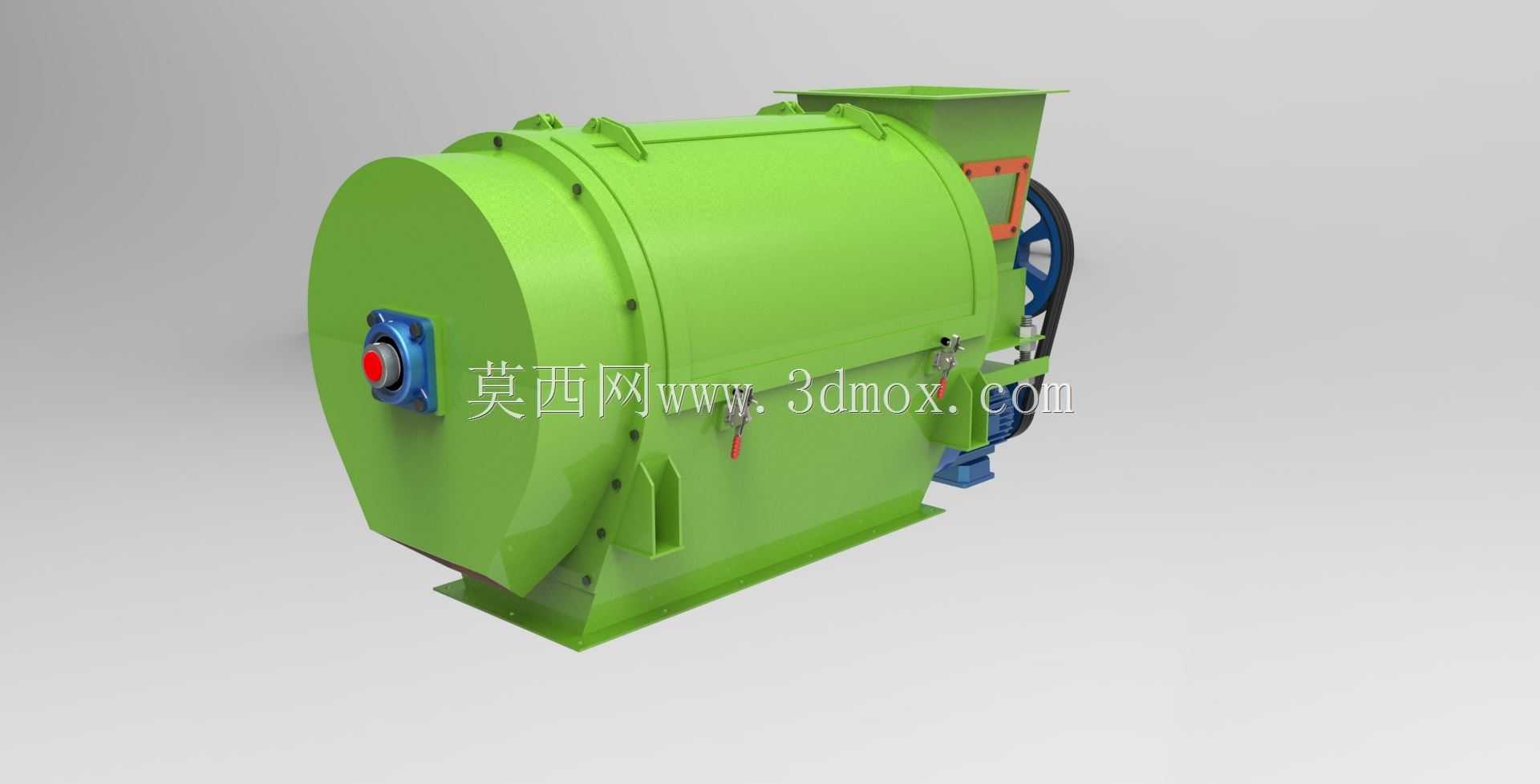

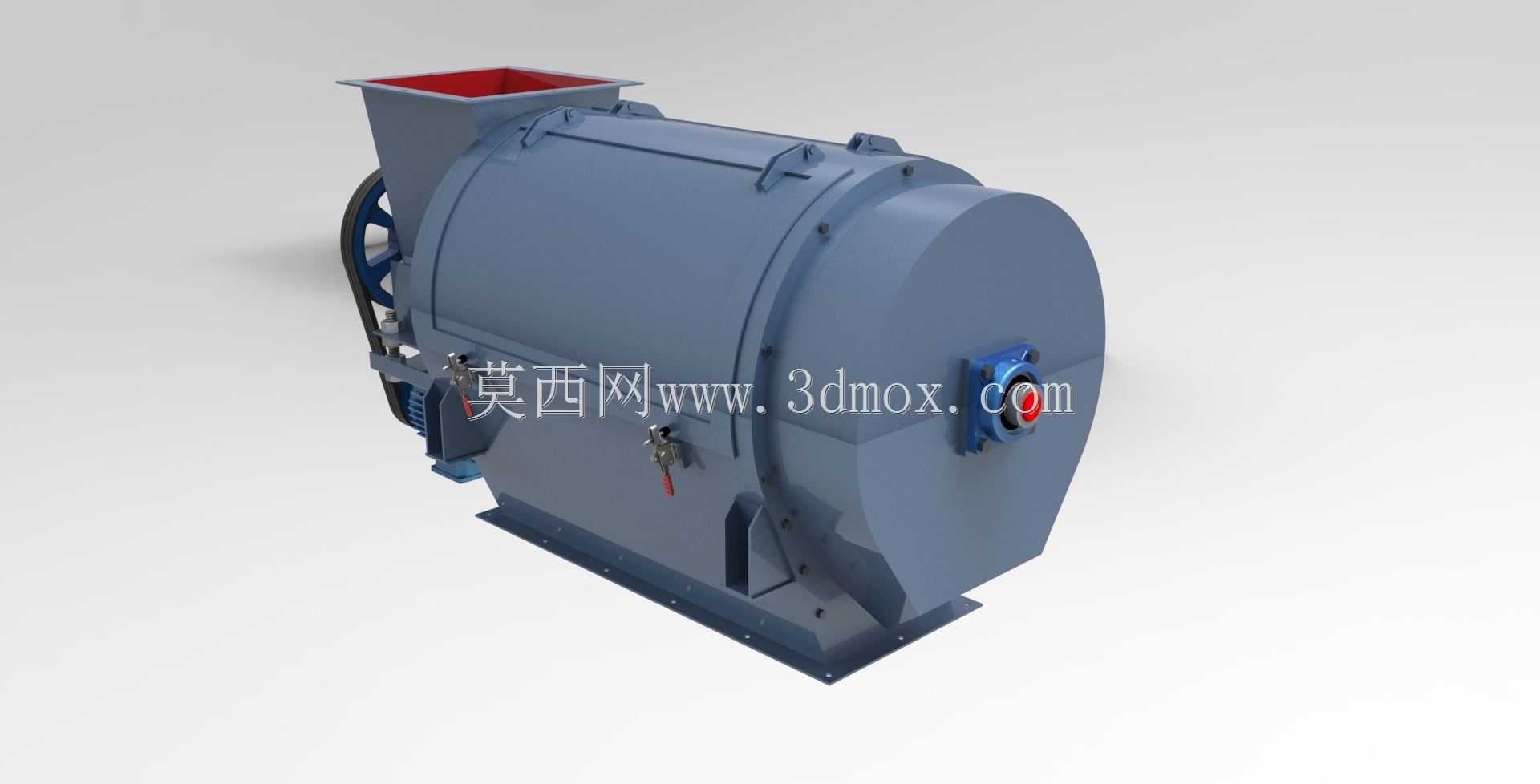

　　在规模化畜禽养殖与饲料加工生产环节，原料中混入的砂石、金属碎屑、结块霉变料团等杂质，不仅会加快后续输送、配料设备的磨损，还会引发畜禽消化道损伤、采食率下降等问题，严重时甚至会造成批量养殖损失，饲料清洁设备正是针对这一痛点设计的前端处理单元。这款设备的整体结构采用卧式滚筒布局，主体筒体采用厚壁碳钢板卷制焊接成型，外部设置多道环形加强筋，避免长期运行过程中因物料冲击、转动载荷引发筒体变形，筒体端盖采用法兰螺栓连接结构，方便后期检修时拆开更换内部筛网、调整击打组件间隙。设备顶部设置方形进料口，内部衬有耐磨橡胶衬板，进料口尺寸适配常见的螺旋输送机、溜管下料口径，可直接对接前端原料输送线，无需额外制作转接料斗，进料口内侧设置导料板，

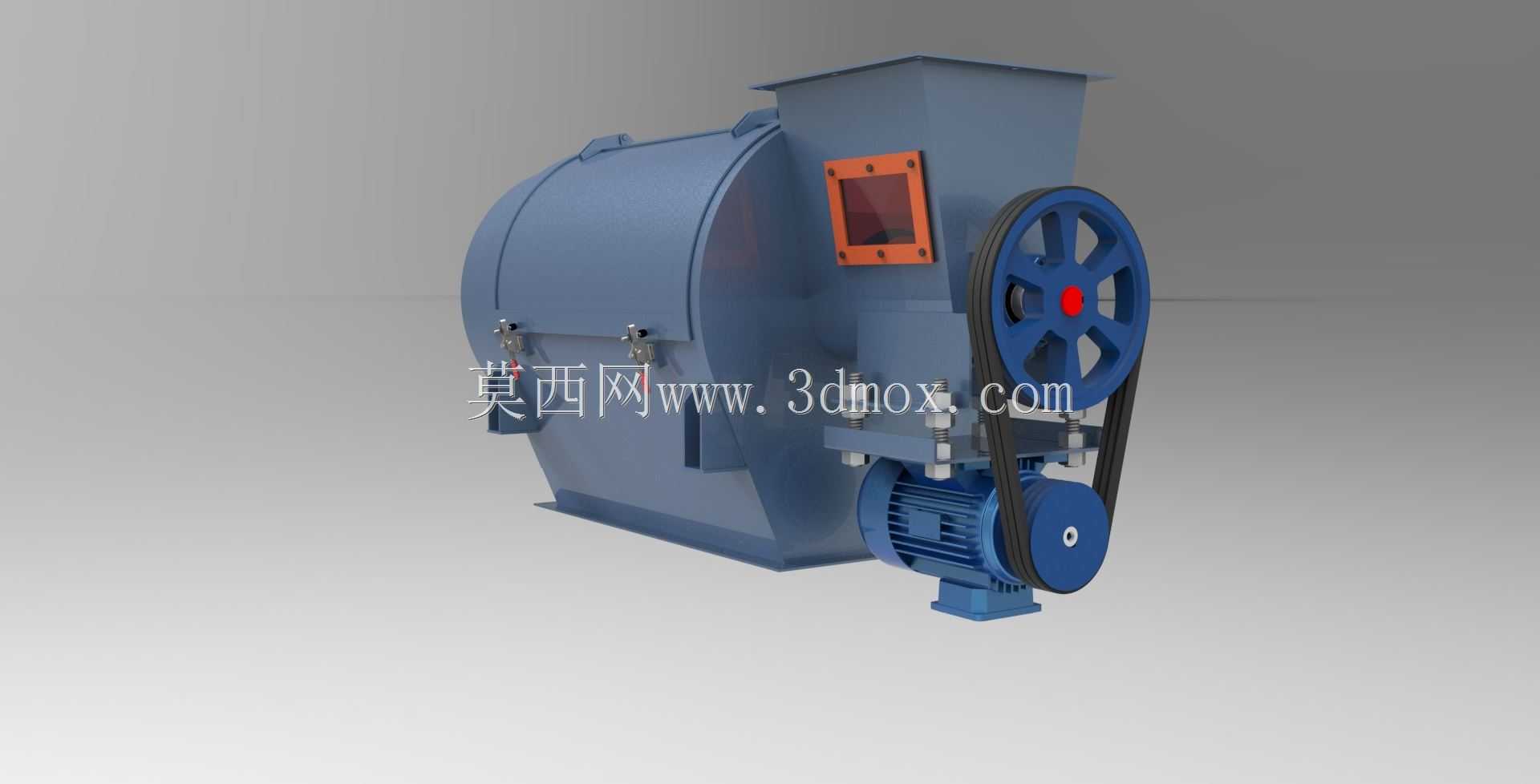

　　可将进入的物料均匀导向滚筒内部的筛分区域，避免物料集中堆积在单侧造成设备运行偏载。设备的动力传递采用皮带轮减速结构，侧部设置的皮带轮搭配三角带连接驱动电机，皮带外侧设置可拆卸的安全防护罩，既满足车间安全生产的防护要求，也能避免运行过程中粉尘堆积在皮带槽内造成传动打滑。筒体内部设置分段式筛网与柔性击打装置，物料进入筒体后随滚筒低速转动被不断翻抛，粒径小于筛网孔径的合格饲料会透过筛网落入下方的集料斗，沿底部的倾斜溜槽排出进入下一道工序；大粒径的杂质、结块料团则会被击打装置打散，无法打散的硬质杂质会沿筒体内部的导料螺旋向尾部的排渣口移动，最终从排渣口排出实现杂质与合格物料的分离。设备的轴承座采用外置式安装结构，固定在筒体两端的机架上，

　　轴承座与筒体之间设置密封毡圈与防尘挡盖，避免饲料粉尘进入轴承内部造成润滑失效，轴承座预留有黄油嘴，可在设备不停机的状态下完成定期润滑维护，降低日常运维的工作量。设备底部的机架采用型钢焊接成型，机架底部设置多个安装地脚板，地脚板上开有长条形安装孔，可适配不同的安装基础预埋螺栓位置，安装时需保证设备整体沿排渣方向有3°左右的倾斜角度，既保证杂质能够顺利向排渣口移动，也避免合格饲料未完成筛分就随杂质排出。从安装边界来看，设备主体的横向宽度预留了皮带轮与防护罩的安装空间，安装时需在侧部预留不小于600mm的检修空间，方便后期更换皮带、检修轴承组件；设备顶部进料口上方需预留不小于400mm的空间，方便对接进料溜管与观察进料状态；

　　尾部排渣口下方需预留渣料收集容器的放置空间，避免排出的杂质堆积在设备底部。在实际选型应用中，这款设备可适配时产5-10吨的粉状、颗粒状饲料处理线，也可用于粮食加工、农副产品预处理环节的物料除杂作业，设备的筛网可根据处理物料的粒径更换不同网孔规格，击打装置的间隙也可根据物料的易碎程度进行调整，避免过度击打造成合格物料破碎率升高。设备的整体结构设计充分考虑了饲料加工车间多粉尘、长时间连续运行的工况，所有外露的紧固件均采用防松螺母结构，避免运行振动造成紧固件脱落，筒体外部的检修门采用快开式压把结构，无需额外工具即可打开观察内部筛网的磨损情况，及时清理堵塞筛网的物料，保证筛分效率稳定。
