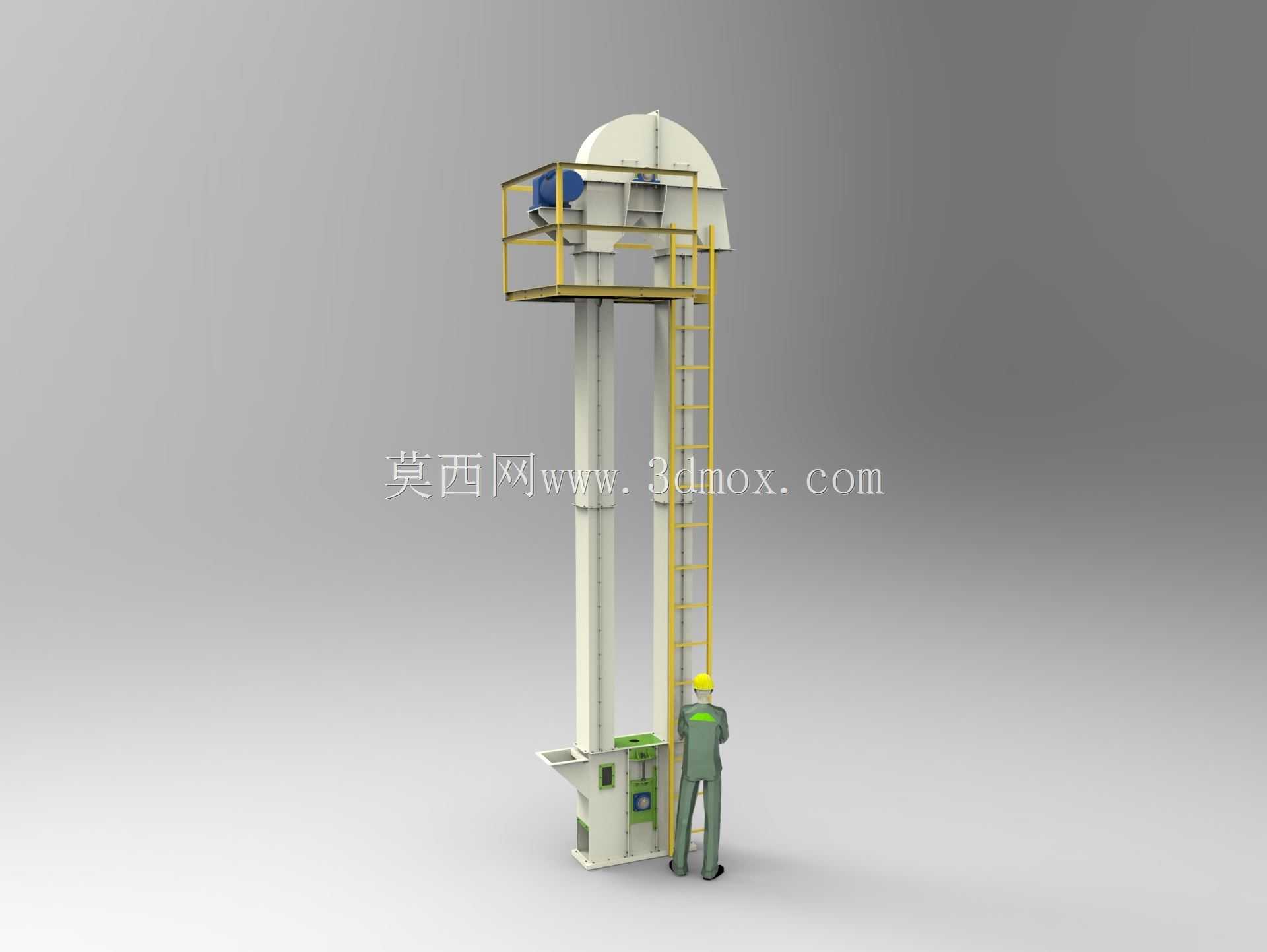

带检修操作平台的斗式物料提升设备结构

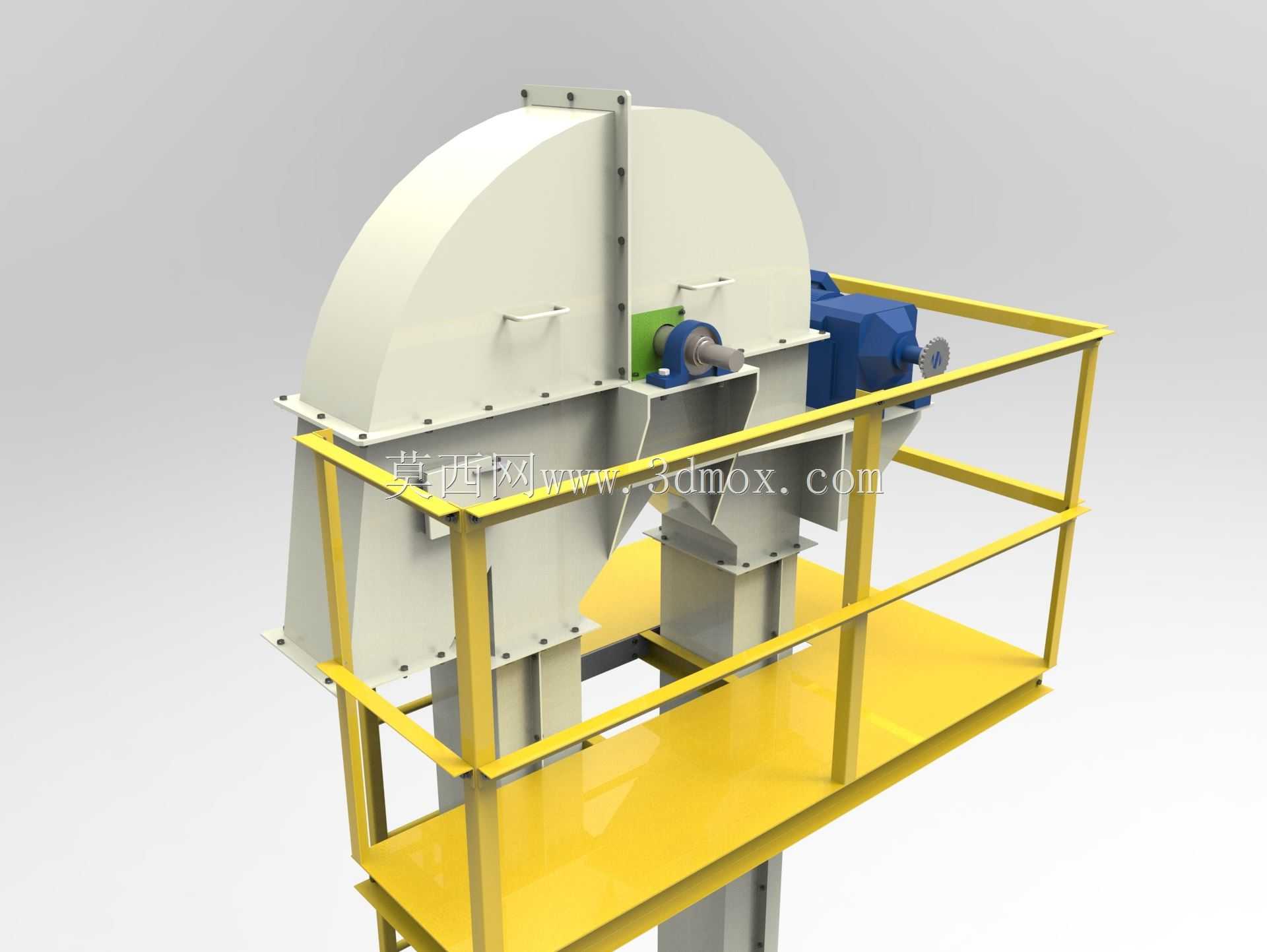

　　这套斗式提升结构主要面向散状物料的垂直输送场景，在粮食加工、建材生产、矿物分选、化工原料转运等工段都有广泛适配性，可完成粉状、颗粒状、小块状物料从低位到高位的连续密闭输送，避免输送过程中物料洒落、扬尘外溢的问题，适配厂区内不同高程设备间的物料衔接需求。从结构组成来看，上部区段设置了包覆式机头壳体，内置传动滚筒与驱动单元，驱动端配套减速装置实现动力输出的扭矩匹配，机头壳体采用分段螺栓拼接结构，便于后期检修时拆解维护滚筒、轴承座等核心部件，壳体侧面预留观察口位置，可在不停机状态下观察料斗运行与物料卸料状态。设备配套的黄色操作平台围绕机头区段搭建，平台采用花纹钢板铺设，表面做防滑处理，四周设置双横杆防护栏杆，

　　栏杆高度符合工业操作平台安全规范要求，平台支撑结构与提升机机壳主体做刚性连接，同时预留足够的操作空间，可供检修人员站立完成驱动装置调试、轴承注油、紧固件复紧等日常维护作业，避免高空作业无依托的安全隐患。设计过程中，首先要匹配输送产能需求确定料斗容积、带速与滚筒直径，机头处的卸料轨迹经过反复校核，保证料斗运行到滚筒顶端抛料时，物料能准确落入出料口，不会出现回料、撒料的问题；机壳采用分段式法兰连接结构，每段壳体的直线度公差控制在合理范围内，避免牵引构件运行过程中出现偏摆、刮壳的问题；牵引构件可根据物料特性选用胶带或者高强度链条，针对磨琢性较强的物料，料斗选用耐磨材质制作，料斗与牵引带/链条的连接紧固件做防松处理，

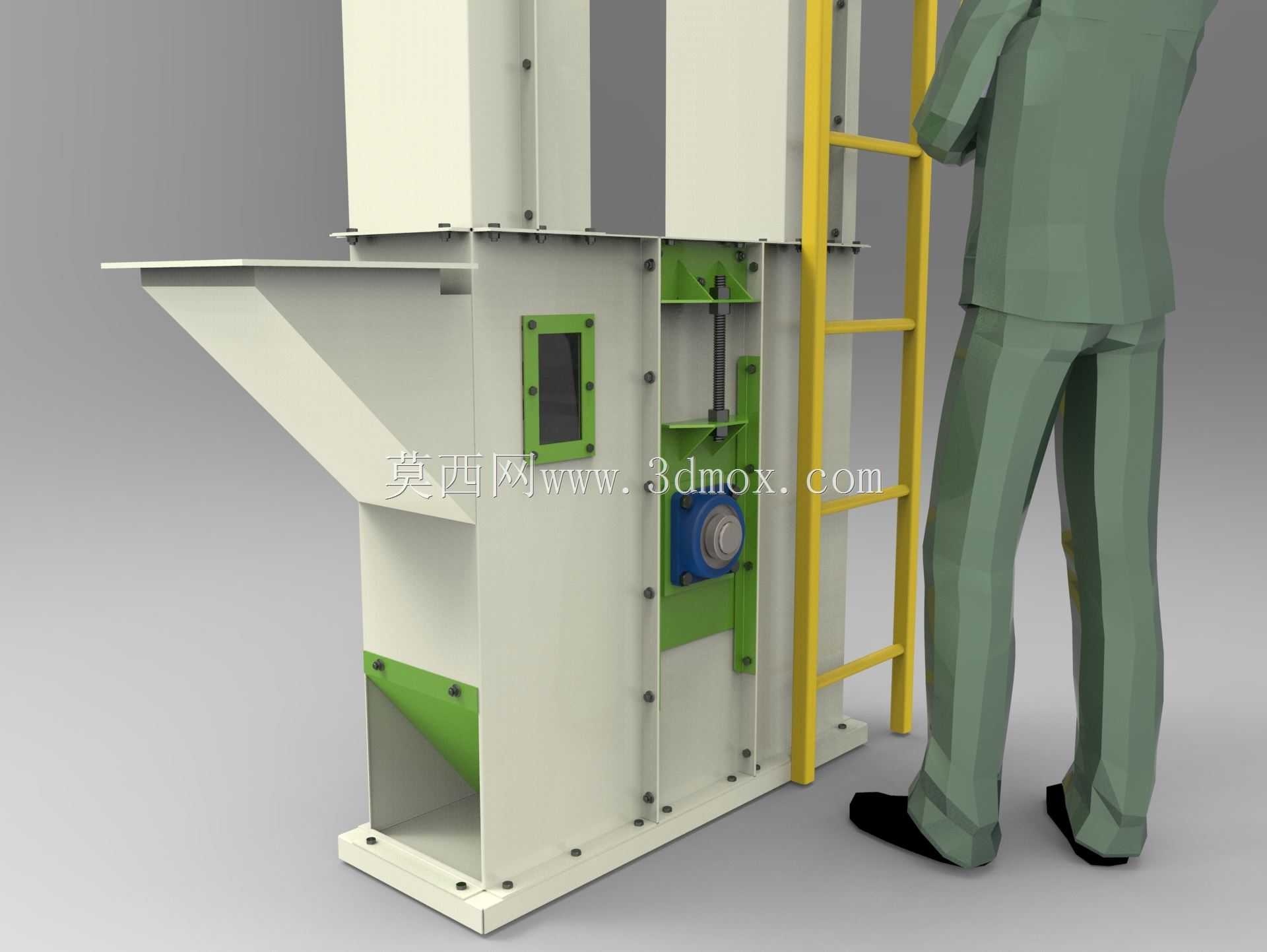

　　避免长期运行过程中紧固件脱落造成设备卡滞。安装边界方面，设备整体垂直布置，需要在土建基础上预留对应地脚螺栓孔位，基础平面水平度偏差需控制在允许范围内，避免设备安装后出现整体倾斜；操作平台的外边缘距离周边厂房立柱、其他设备的安全距离不小于0.8米，保证人员通行与检修操作空间，机头位置的检修空间需满足减速装置拆解吊装的尺寸要求，出料口位置需与下游进料设备做软连接，避免设备运行振动传递到下游工段。设备中部机壳设置多组纠偏导向装置，可实时调整牵引构件的运行位置，避免长期运行出现跑偏问题，下部区段配套张紧装置，可根据牵引构件的伸长量调整张紧行程，保证牵引构件始终保持合适的张紧力，避免出现打滑、料斗刮碰底壳的问题。针对不同物料的特性，

　　进料口的进料角度做了适配设计，保证物料能顺畅流入料斗，不会在进料位置出现堵料、积料问题，对于含水率较高的粘性物料，机壳内壁可加装衬板减少物料粘附，降低设备运行阻力。整套结构的建模过程中，所有连接螺栓、轴承座、减速单元都按照实际选型尺寸建模，装配关系完全还原实际安装逻辑，不存在干涉问题，可直接用于结构校核、安装模拟以及生产出图参考，设计时充分考虑了设备制造、运输、安装、维护全流程的需求，分段壳体的尺寸适配常规公路运输的限界要求，不需要额外做超限运输处理，现场安装时可按照分段编号依次拼接，降低现场安装的难度。
