工业料仓带螺旋出料输送装置结构设计

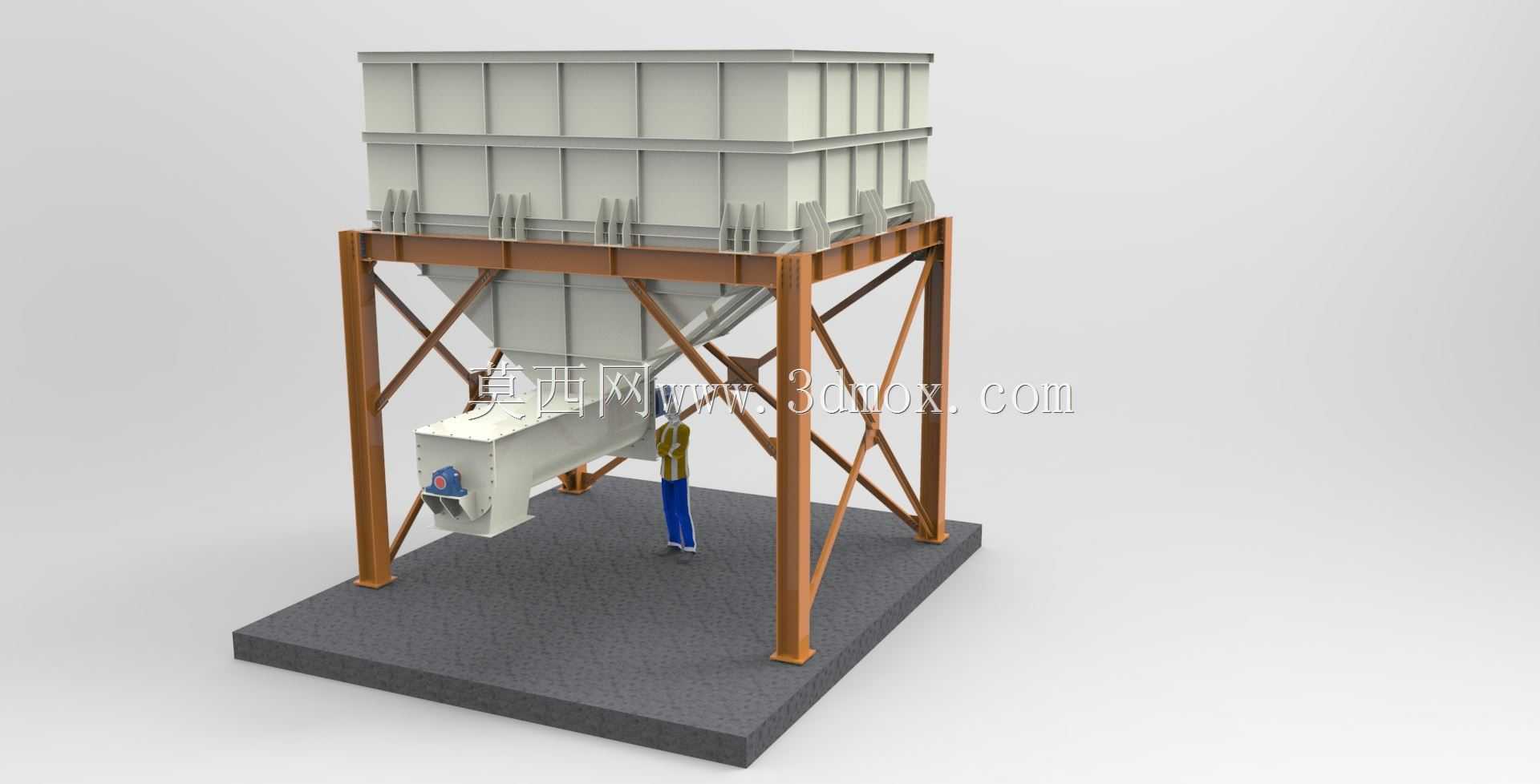

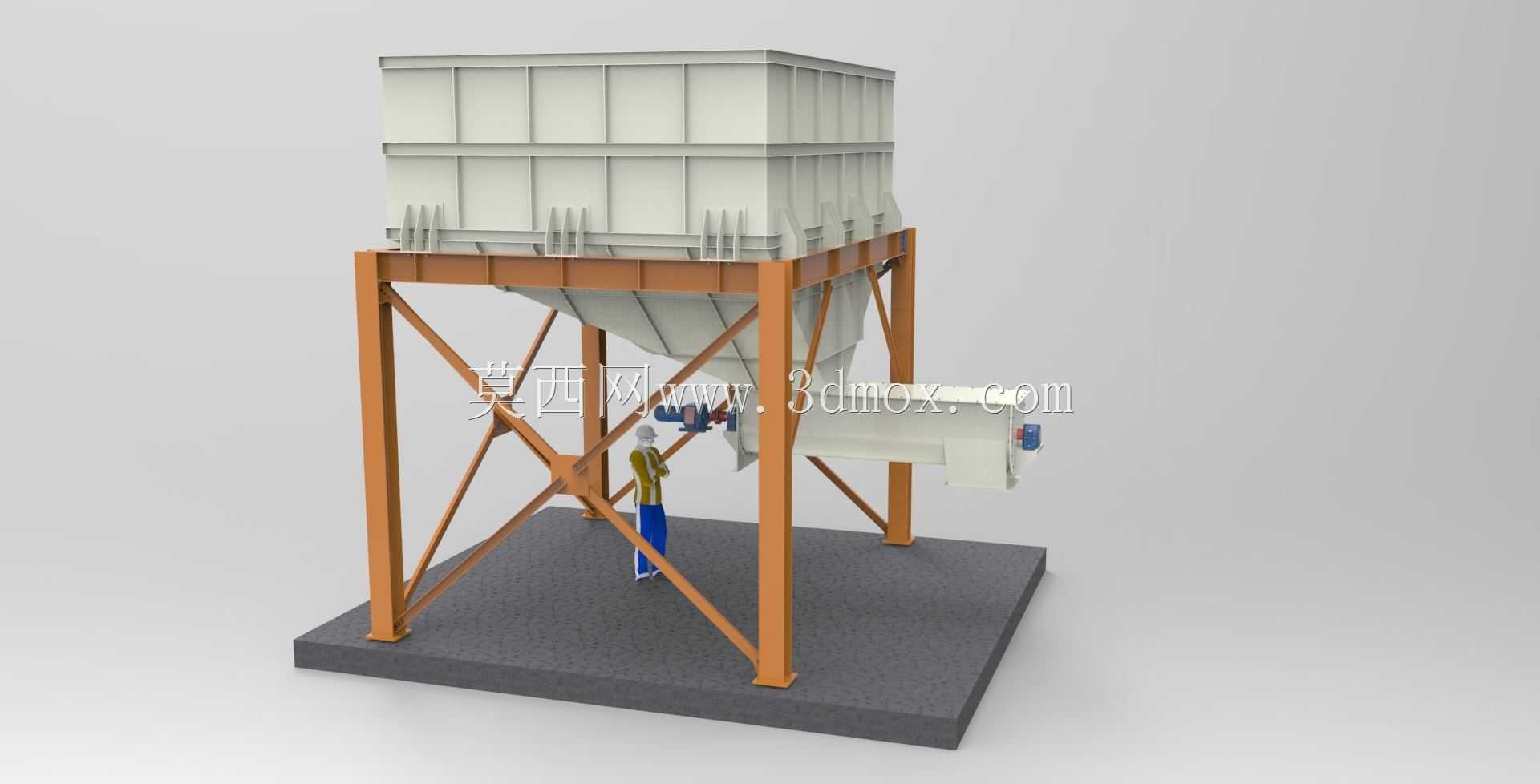

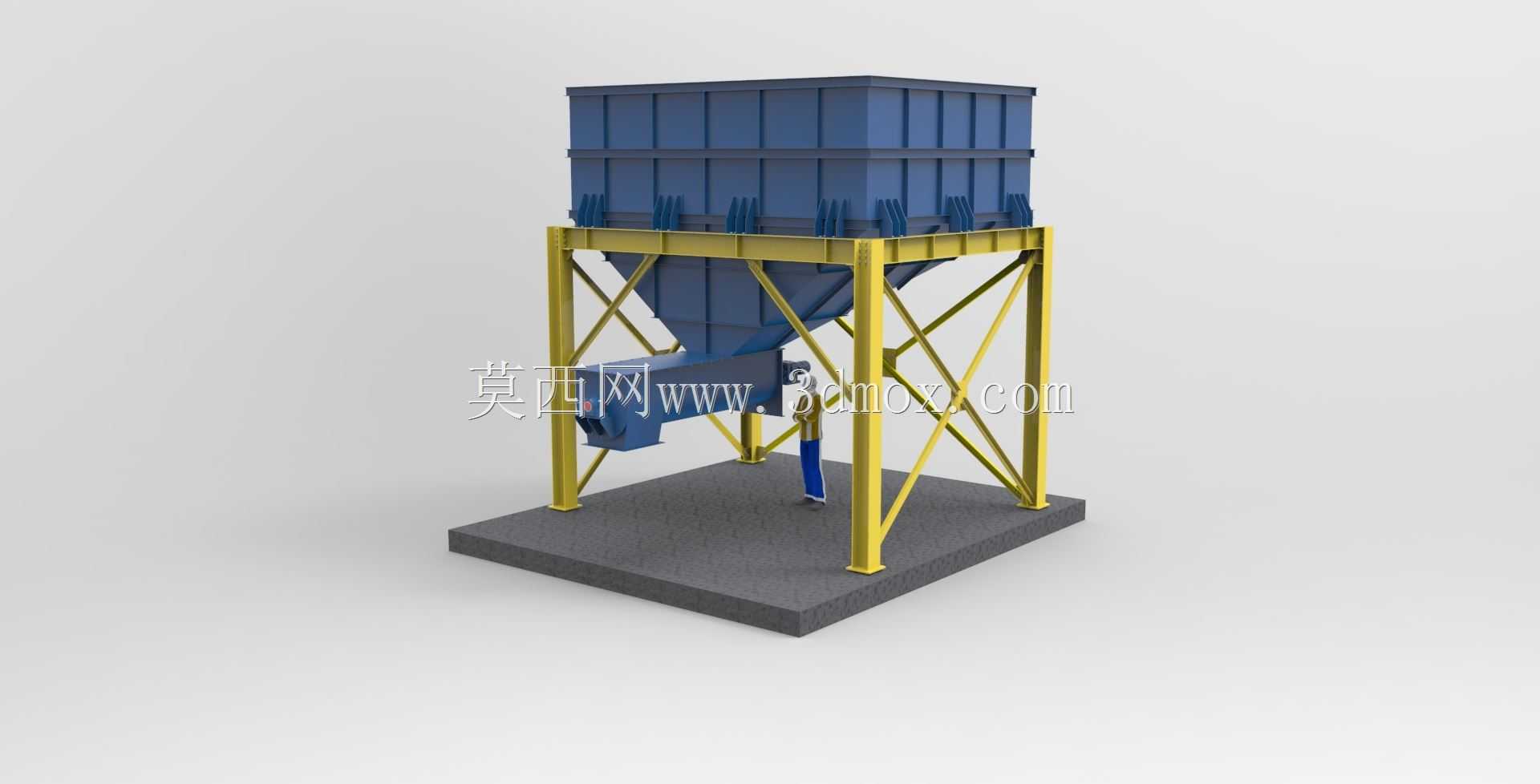

　　这套散料储料出料装置，核心由上部方型储料仓、下部锥形斗、水平螺旋出料机构、型钢支撑框架四部分构成，主要面向散状颗粒、粉体物料的中转暂存与定量给料场景，常见于粮食加工、建材配料、化工粉体输送、矿山散料转运等生产环节，可衔接上游来料与下游输送、计量、加工设备，解决散料堆存后易起拱、出料不均、人工下料劳动强度大的实际问题。

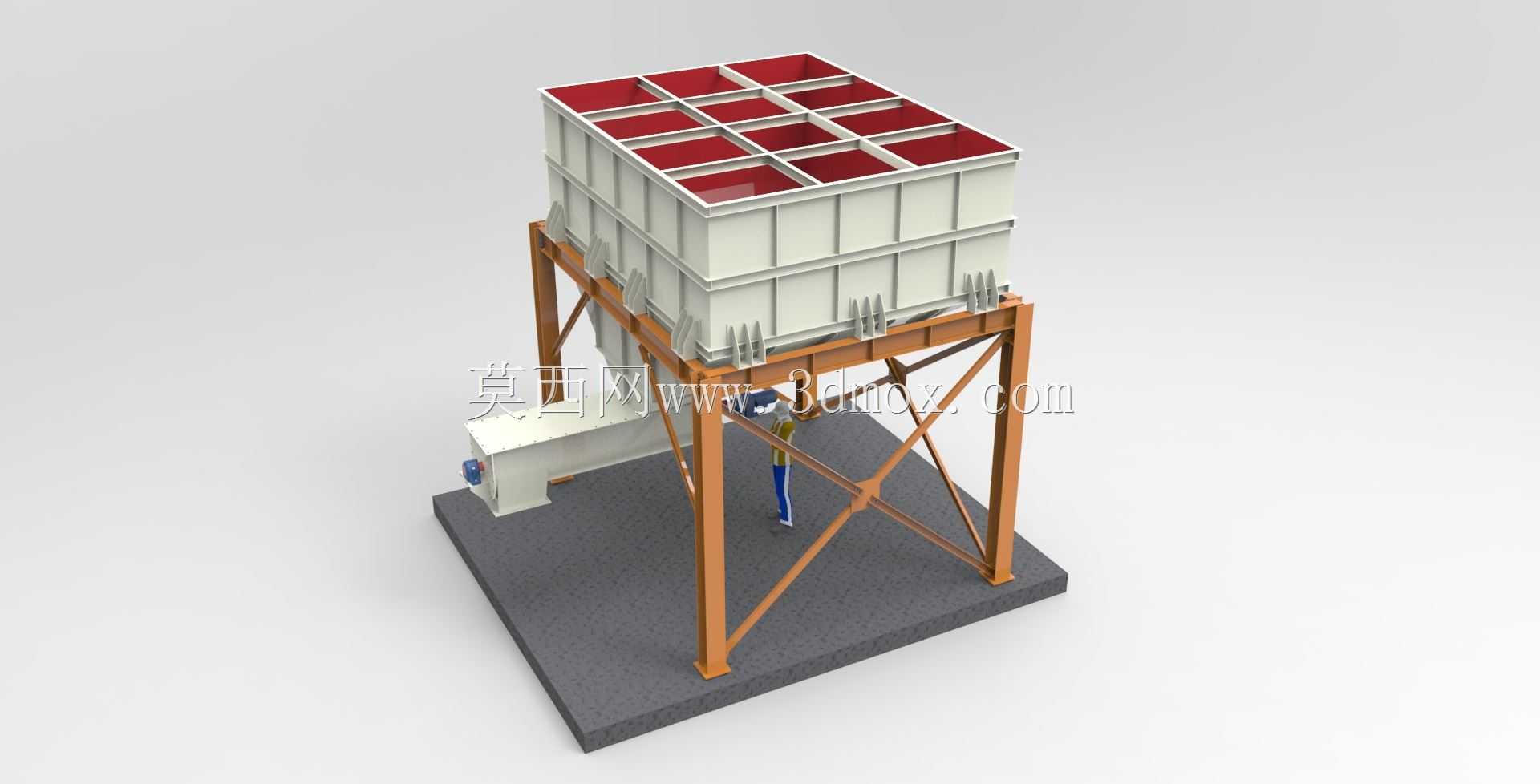

　　从结构设计逻辑来看，上部储料段采用矩形箱体结构，相比同容积的圆形仓，更易在车间内并排布置，最大化利用厂房平面空间，仓壁采用加劲肋间隔排布的加强设计，避免满仓状态下薄壁钢板受物料侧压出现鼓胀变形，加劲肋的间距根据散料的安息角、堆积密度做了匹配，常规适配堆积密度1.6t/m³以内的散料，不会出现局部刚度不足的问题。下部锥形斗的倾斜角度设置为62度，大于绝大多数工业散料的动态安息角，能保证物料依靠自重顺畅下滑至出料口，不会在锥斗段残留积料，锥斗与上部仓体采用法兰螺栓连接，法兰面加装密封垫，避免细粉料从拼接缝隙溢出造成车间粉尘污染。

　　出料段采用水平螺旋输送结构，相比传统的闸板重力出料，可通过控制螺旋轴的转速实现出料流量的精准调节，适配下游配料、包装设备的给料精度要求，螺旋叶片采用等螺距实体面型，对颗粒状、粉状物料的适应性强，不会出现物料卡滞的问题，螺旋壳体端部设置检修端盖，日常维护时无需拆卸整体结构即可清理叶片残留物料、更换易损密封件。支撑框架采用热轧型钢焊接的桁架结构，四根主立柱采用H型钢，斜撑采用等边角钢交叉布置，既保证整体结构的抗侧移刚度，又尽可能减少钢材用量降低设备自重，框架底部设置带地脚螺栓孔的安装底板，安装时需与混凝土基础预埋板焊接固定，基础承载能力需满足满仓物料总重量加设备自重的1.5倍安全系数要求，避免设备运行时出现晃动偏移。

　　从安装边界尺寸来看，整套设备的安装占地为矩形平面，长度方向需预留螺旋出料端的检修空间，至少留出1.2m的操作距离，宽度方向两侧各留0.8m的通道用于日常巡检，设备总高度根据储料仓容积确定，需保证上部进料口与上游来料设备的出料溜管顺畅衔接，溜管倾斜角度不小于45度，避免溜管内积料堵塞。螺旋出料机构的驱动端配置减速电机，安装位置在螺旋轴的端部，与螺旋轴采用联轴器直连，传动效率高，日常运行时需定期检查减速机油位、螺旋叶片与壳体的间隙，间隙过大时会导致出料效率下降，间隙过小则易出现叶片刮蹭壳体的异常磨损。

　　在实际工况应用中，这套装置可根据物料特性做适配调整，针对流动性较差的易起拱物料，可在锥斗外壁加装振动电机，通过周期性振动破坏物料的拱结结构，保证出料顺畅；针对有防尘要求的工况，可在仓顶设置除尘接口，衔接车间除尘系统，避免进料时粉尘外溢；针对有计量需求的场景，可在支撑框架与基础之间加装称重模块，实时监测仓内物料重量，实现库存的动态管理。整套结构的受力传递路径清晰，物料重量通过仓壁传递至下部锥斗，再通过锥斗与仓体的连接法兰传递至支撑框架，最终通过立柱传递至混凝土基础，各连接节点的受力经过校核，满仓工况下的结构变形量控制在允许范围内，不会出现焊缝开裂、结构失稳的问题。
