饲料加工立式逆流式冷却料仓结构

　　在颗粒饲料、生物质制粒的生产工段中，刚从制粒机挤出的高温高湿颗粒若直接进入包装或存储环节，极易出现颗粒板结、霉变、破碎率升高的问题，这款立式冷却料仓正是针对该类工况设计的核心工段设备，主要承担制粒后颗粒物料的降温、排湿作业，让物料温度降至接近室温水平，水分降至安全存储阈值内，保障后续输送、存储环节的物料稳定性。

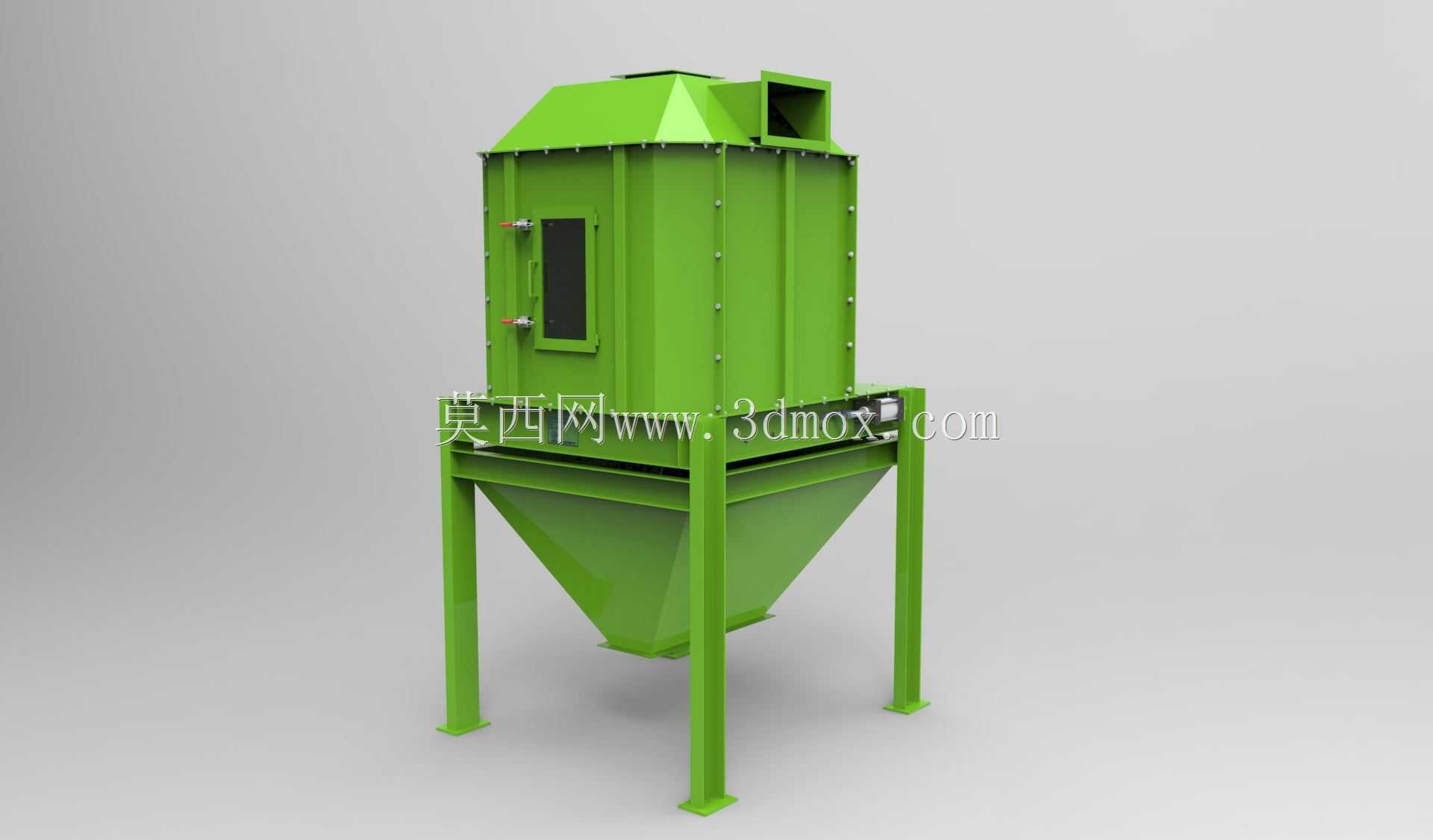

　　从结构设计逻辑来看，该设备采用上箱体下锥斗的立式布局，整体通过四根等边角钢焊接成型的支腿实现落地支撑，支腿底部预留有地脚螺栓安装孔位，可直接与车间预埋的地脚螺栓配合固定，安装时需保证支腿上平面的水平度偏差不超过千分之二，避免后续物料下料时出现偏载堵料的问题。上部的冷却仓主体采用模块化壁板拼接结构，每块壁板均采用折弯加筋的钢板制作，壁板之间通过法兰边加密封垫螺栓连接，既保证了仓体的密封性能，避免冷却风外泄影响冷却效率，也方便后续运输时拆分、现场组装时调整仓体容积。仓体侧面设置有带密封压条的观察检修门，门上嵌有透明耐高温观察窗，日常生产时可直接通过观察窗查看内部料流状态、冷却风分布情况，检修时可打开门进入仓体内部清理残留物料、更换磨损的导流板，无需整体拆解仓体，大幅降低日常维护的工作量。仓体顶部设置有偏心进料口与排风接口，进料口对接上游制粒机的出料溜管，排风接口可外接除尘风网，将携带物料湿热的废气统一抽送至除尘系统处理，避免车间内粉尘溢散。

　　下部的锥斗结构采用大倾角设计，锥面与水平面的夹角设置为62度，大于常见颗粒饲料、生物质颗粒的自然安息角，可保证冷却完成的物料能够依靠自重顺畅下滑至底部出料机构，不会在锥斗壁面出现粘料、积料的问题；锥斗与上部仓体之间采用法兰螺栓连接，接缝处填充橡胶密封垫，避免漏风导致冷却风短路，影响仓内物料的冷却均匀性。支腿与仓体、锥斗的连接位置均设置有三角形加强筋板，可抵消满仓状态下物料对仓壁、锥斗产生的侧向挤压力，避免长期满载运行后支腿出现变形、仓体倾斜的问题。

　　设备的冷却功能实现依托逆流冷却的原理，环境冷风从仓体下部的进风区域均匀进入仓内，自下而上穿过料层，与自上而下流动的高温颗粒进行充分的热湿交换，冷风在穿过料层的过程中逐步吸收颗粒的热量与水分，最终从顶部的排风接口排出，这种逆流换热的方式可保证冷风与高温物料充分接触，避免骤冷导致的颗粒表面开裂、内部水分无法析出的问题，冷却后的颗粒温度均匀性偏差可控制在±2℃以内，水分偏差不超过0.5%，完全满足后续包装、存储的工艺要求。

　　在三维建模过程中，该结构的设计需要重点关注几个边界尺寸：首先是设备的整体安装高度，需要匹配上游制粒机出料口、下游出料输送机的进料口高度差，保证溜管的倾角满足物料自流要求，避免溜管角度过小导致堵料；其次是仓体的有效容积，需要根据上游制粒机的产能、物料所需的冷却时间来计算，保证物料在仓内的停留时间满足冷却工艺要求，通常颗粒饲料的冷却停留时间在8-15分钟区间，对应仓体的有效容积需要匹配产能乘以停留时间的数值，预留10%左右的富余容量，避免产能波动时出现物料溢出的问题；再者是支腿的跨距尺寸，需要保证设备整体的重心落在支腿支撑的矩形范围内，满载状态下的抗倾覆安全系数不低于1.5，满足车间设备安装的安全规范要求。另外，仓壁的加强筋间距需要根据钢板厚度、仓内物料侧压力计算确定，避免仓壁在长期受料压作用下出现外鼓变形，影响密封性能与料流顺畅性；观察门的锁紧结构采用快开式压把设计，无需额外工具即可实现门的开启与锁紧，密封胶条采用耐温耐磨的橡胶材质，可长期耐受60-80℃的物料温度，不会出现过早老化失效的问题。

　　在实际产线布局中，该设备通常布置在制粒机的下游位置，顶部进料口通过溜管与制粒机出料口连接，底部出料口对接闭风器与刮板输送机，将冷却完成的物料输送至下一工段的筛分设备；设备的排风接口通过风管连接至车间的集中除尘系统，风管内风速控制在14-18m/s，避免风速过低导致风管内积尘、风速过高导致能耗浪费。安装时需要注意设备的接地处理，避免设备运行过程中产生的静电积累引发粉尘爆炸风险，所有连接法兰的位置都需要保证导电连续性，跨接电阻不超过0.03欧姆。日常运维过程中，需要定期检查锥斗内壁的磨损情况，对于物料冲刷较为严重的区域，可额外粘贴耐磨衬板延长使用寿命，定期清理观察窗表面的积尘，保证观察视野清晰，每次停机后需要将仓内残留的物料排空，避免长期积料出现霉变、结块，影响下次开机时的物料品质。
