工业脉冲喷吹袋式除尘过滤装置

　　这套袋式喷射过滤装置，主要面向木工加工车间、金属打磨工位、建材生产粉料输送段、燃煤锅炉尾气排放端等存在高浓度粉尘扩散的作业场景，核心作用是完成含尘气流的气固两相分离，把混杂在气流中的固体粉尘颗粒截留在滤料表面，让达标洁净空气排入大气或回流车间循环，避免粉尘外溢造成职业健康危害、环境污染，同时也可回收部分有价值的工艺粉料，减少生产物料损耗。

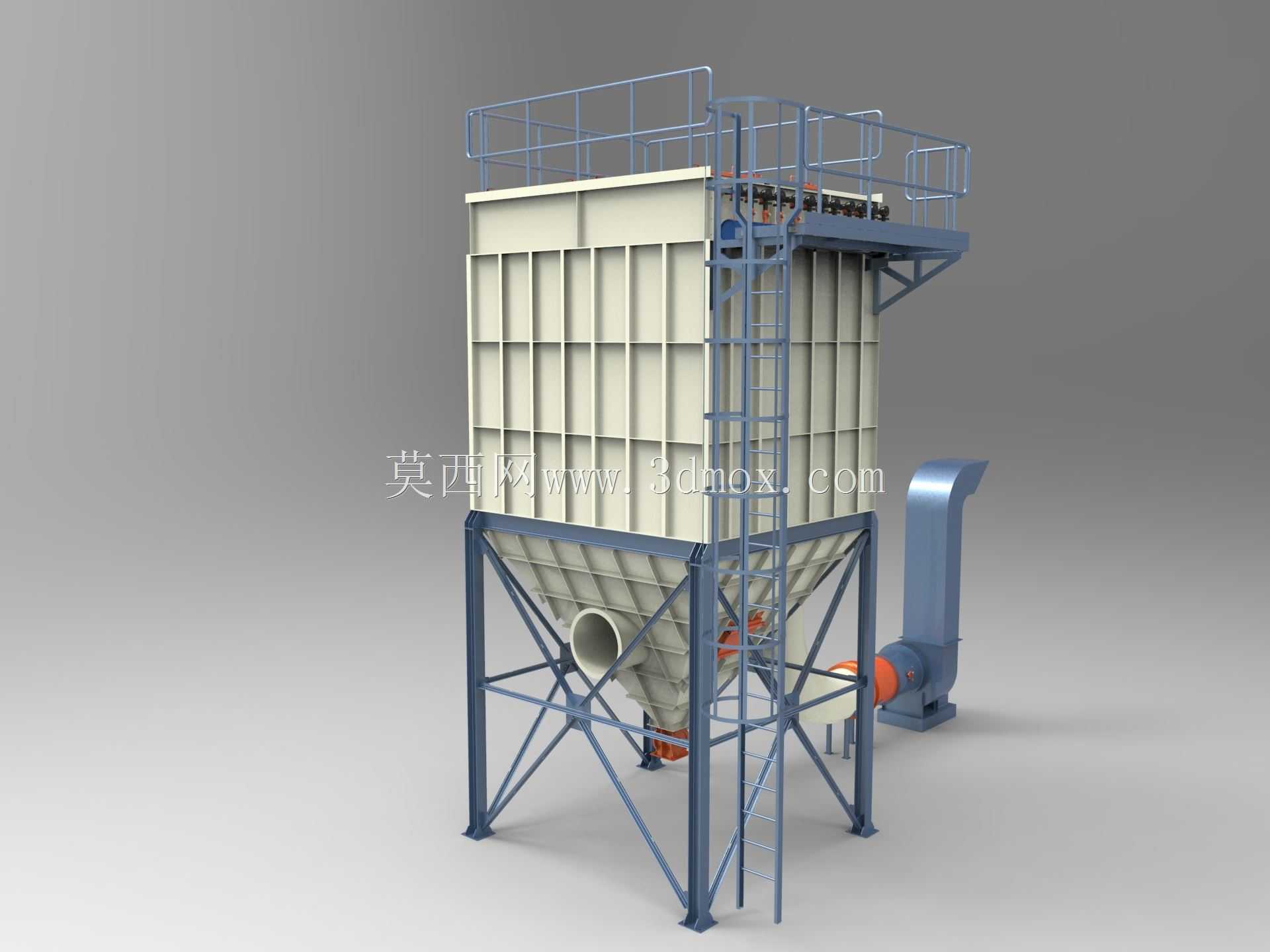

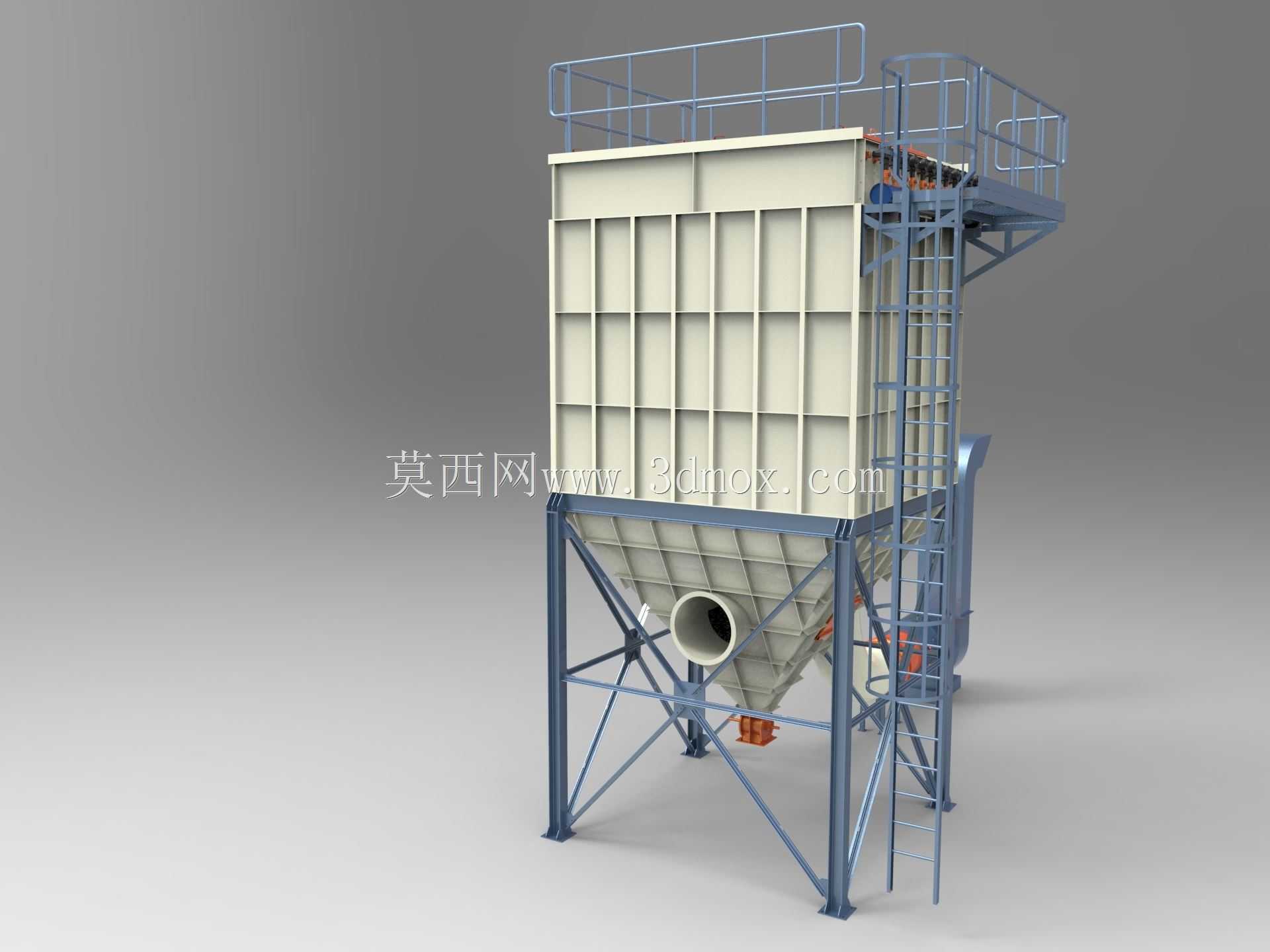

　　从结构设计逻辑来看，整体采用上箱体、中箱体、灰斗三段式模块化布局，顶部设置带安全护栏的检修平台，侧面搭配直爬梯连通地面与顶部平台，爬梯踏步做防滑凸起处理，护栏高度符合工业设备检修防护的安全要求，日常更换滤袋、检修喷吹机构时操作人员可在顶部平台安全作业。中箱体作为滤袋安装的核心腔室，内部均匀排布滤袋固定花板，花板开孔精度控制在毫米级，保证每条滤袋安装后密封可靠，不会出现含尘气流短路直排的问题；滤袋采用框架式笼骨支撑，避免负压吸风状态下滤袋吸瘪变形，保证过滤面积稳定。上箱体内部布置脉冲喷吹管路，对应每排滤袋设置喷吹口，配套的脉冲阀可按照预设时序逐排喷吹高压气流，让附着在滤袋外表面的粉尘层在反向气流冲击下脱落，落入下部灰斗，清灰过程可在线连续运行，不需要停机中断除尘作业，适配连续化生产的工况需求。

　　下部灰斗采用四棱锥收敛结构，锥壁倾斜角度大于粉尘自然安息角，保证脱落的粉尘能靠自重顺畅滑落到灰斗底部排灰口，不会在锥壁积灰搭桥造成堵塞；灰斗底部设置卸灰阀接口，可配套回转卸料阀、螺旋输送机等输灰设备，把收集的粉尘连续排出设备外。设备侧面设置进风口，含尘气流从进风口进入中箱体下部后，先通过气流均布板打散大股气流，避免局部风速过高直接冲刷滤袋造成滤袋过早磨损，气流在箱体内缓慢上升过程中，大颗粒粉尘靠重力预先沉降落入灰斗，细颗粒粉尘随气流附着在滤袋外表面，过滤后的洁净空气穿过滤袋进入上箱体，从顶部出风口排出。

　　从安装边界来看，整套设备采用型钢焊接支架支撑，支架底部设置地脚螺栓安装板，可直接固定在混凝土设备基础上，安装时需要预留侧面爬梯的操作空间、顶部检修平台的起吊作业空间，灰斗下方要预留足够的卸灰设备安装与维护空间，进风口、出风口可根据现场管道走向调整法兰对接方向，适配不同厂房的管道布局。设计时充分考虑了现场运维的便利性，滤袋采用上装式结构，更换滤袋时不需要进入箱体内部，操作人员在顶部平台抽出旧滤袋、装入新滤袋即可完成更换，大幅降低运维作业的劳动强度与安全风险。设备整体做了刚性加强处理，中箱体外壁设置加强筋，避免风机负压作用下箱体发生变形，焊缝处做连续密封焊接，保证设备整体漏风率控制在工业除尘设备的允许范围内，不会因为漏风造成除尘效率下降、局部结露糊袋的问题。在实际选型应用中，可根据处理风量的大小调整滤袋数量与箱体尺寸，适配不同产尘点的除尘需求，不管是独立工位的局部除尘，还是整个生产车间的集中除尘系统，这套结构都能通过模块化拼接实现快速适配。
