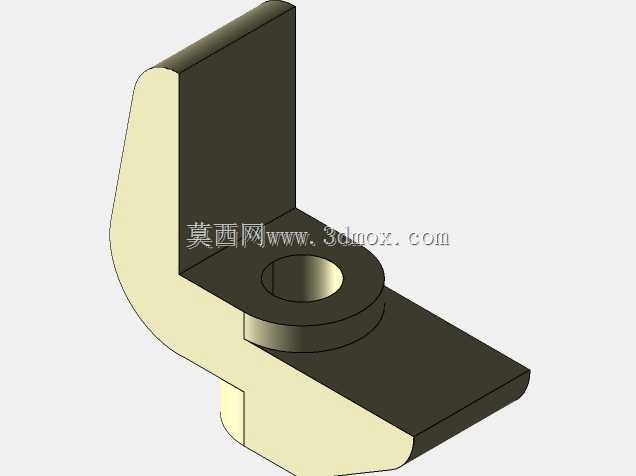

L型带衬套吊装连接吊爪结构

　　在车间物料转运、轻型设备吊装、工装夹具挂装这类常规作业场景里，这类L型结构的吊爪是非常实用的小型承重连接件，区别于常规的焊接吊耳、螺栓固定吊环，它的结构设计更适配需要侧向限位+平面承托的吊装工况，很多时候用来挂载小型传感器支架、轻型管线排布组件、工装定位块这类需要单侧贴靠安装的部件，避免吊装过程中部件出现侧向滑移、转动偏摆的问题。从结构设计逻辑来看，整个构件采用一体化折弯式的L型主体，竖直段的外侧做了圆弧过渡处理，没有尖锐的直角棱边，一方面是减少吊装过程中吊索、被吊部件和构件接触时的应力集中，避免尖锐边角割伤吊具表面的防护层，另一方面也能在安装贴靠设备侧壁时，圆弧过渡段能更好地适配部分带小圆弧倒角的安装基面，不会出现边角悬空、

　　贴合不严的问题。水平段的中心位置设计了带凸台的通孔结构，这个凸台的作用是增加安装孔位的接触厚度，普通的平板吊耳如果板材厚度不够，螺栓锁紧时很容易出现板面压溃、孔位变形的问题，增加的环形凸台相当于在孔位处做了局部加厚，不需要整体提升整个构件的板材厚度就能提升孔位的承压能力，既控制了构件整体重量，又保证了核心受力位置的结构强度，通孔的尺寸适配常规的M8-M10规格的连接螺栓，能匹配市面上绝大多数轻型吊装作业的紧固件选型。竖直安装面和水平承托面之间采用大圆角过渡，没有应力集中的直角接缝，在承受竖直方向的吊装拉力时，应力会沿着圆弧过渡面均匀分散到两个安装面上，不会在拐角位置出现应力断裂的风险，

　　很多早期的直角折弯吊具就是因为拐角处没有做圆弧过渡，在反复承受交变载荷后出现拐角开裂的问题，这个结构的过渡圆角半径大概是板材厚度的1.5倍，刚好符合五金承重构件的应力分散设计规范。从安装边界来看，整个吊爪的竖直段高度大概是水平段长度的1.2倍，竖直段可以完全贴靠在被吊部件的侧壁上，安装时可以在竖直段额外增加侧向的定位螺丝，或者直接靠竖直面和被吊部件的侧壁贴合来限制横向位移，水平段的承托面完全贴合被吊部件的底部安装面，中心的安装孔位距离竖直段内侧壁的距离大概是凸台外径的1.2倍，预留了足够的螺栓锁紧操作空间，不会出现扳手拧螺栓时和竖直侧壁干涉的问题。水平段的末端做了微小的倒角处理，安装时能更顺畅地插入被吊部件的安装缝隙里，

　　不需要反复对位调整，竖直段的顶端也做了同样的倒角，避免安装时刮伤操作人员的手部。在实际使用场景里，这类吊爪经常成对使用，分别固定在被吊部件的两个对称安装位上，配合卸扣或者吊装带使用，因为它的L型结构能同时限制部件的竖直下落和横向位移，相比普通的平板吊耳，不需要额外增加侧向的定位结构就能保证吊装过程中部件的姿态稳定，尤其是在吊装一些带安装侧边的小型传感器组件、轻型仪表外壳时，吊爪的竖直段刚好卡在部件的侧边，水平段托住部件的安装底板，只需要一颗中心螺栓就能完成固定，安装效率比传统的多螺栓固定吊耳高很多。设计的时候也考虑了不同工况的适配性，整个构件没有复杂的曲面结构，所有的特征都是规则的平面、圆柱面和过渡圆弧，不管是采用钣金折弯加工还是整块钢材铣削加工都能很方便地成型，加工成本低，量产一致性好，表面没有多余的凹槽、缝隙，日常使用时不容易积灰积油污，清理维护很方便，适合在车间、仓储这类有少量粉尘、油污的作业环境里长期使用。从受力特性来看，当吊爪承受额定载荷时，竖直段主要承受横向的剪切力，水平段主要承受竖直方向的弯曲应力，过渡圆角位置把两个方向的应力平滑传导，凸台位置的加厚结构抵消了螺栓锁紧时的压应力，整个结构的受力路径非常清晰，没有冗余的结构设计，每一部分的结构尺寸都对应了实际的受力需求，没有多余的材料堆砌，在保证承重能力的前提下尽可能控制了自身重量，不会给吊装作业增加额外的负载。
