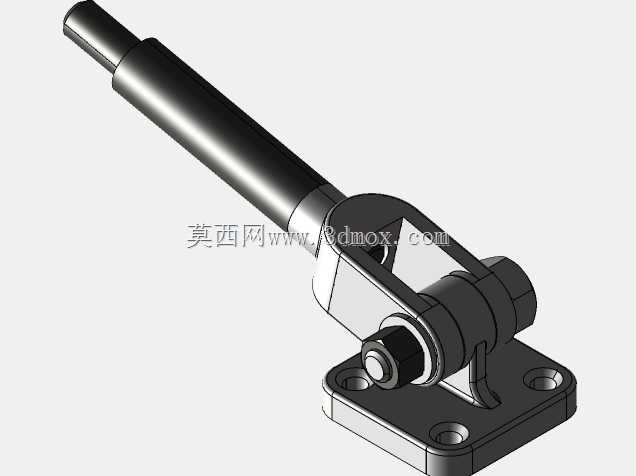

带安装底座铰接式传动连杆结构

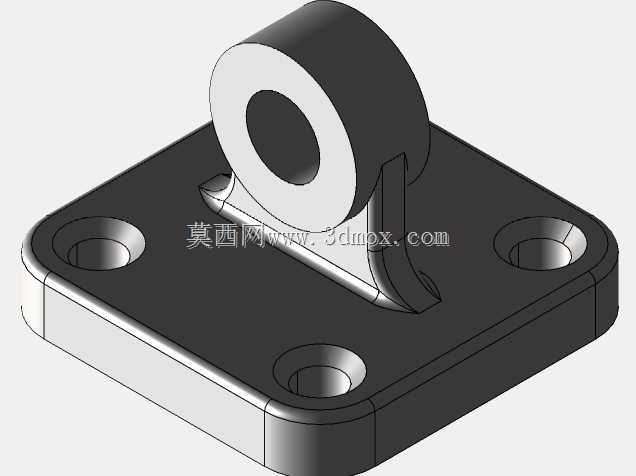

　　这款带安装底座的铰接式连杆，是机械传动系统里实现往复摆动、定角度扭矩传递的核心执行部件，常见于轻工自动化生产线的工件推送工位、检测设备的探头摆转机构、小型专用设备的执行端联动结构中，用来把直线驱动的推力转化为铰接端的摆转动作，或是把旋转端的扭矩转化为杆端的直线往复输出，适配需要小范围角度调整、定行程往复动作的传动场景。从结构设计逻辑来看，整个部件分为三个核心功能段：底部的方形安装法兰底座、中部的铰接回转副、长杆状的传动杆身。底部安装法兰采用带四个沉头安装孔的方形板式结构，安装孔的孔位间距按照常规小型传动部件的安装规范设计，沉头结构可以让内六角安装螺栓完全沉入孔内，避免螺栓头突出干涉铰接部位的转动行程，

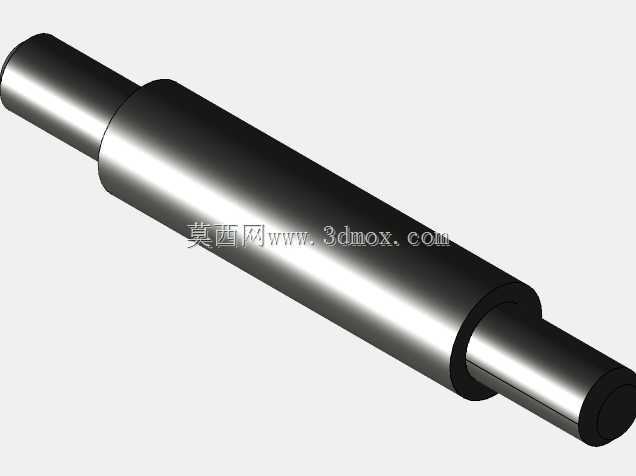

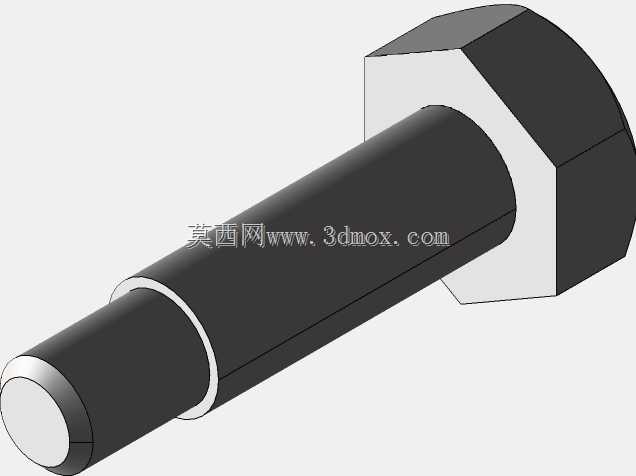

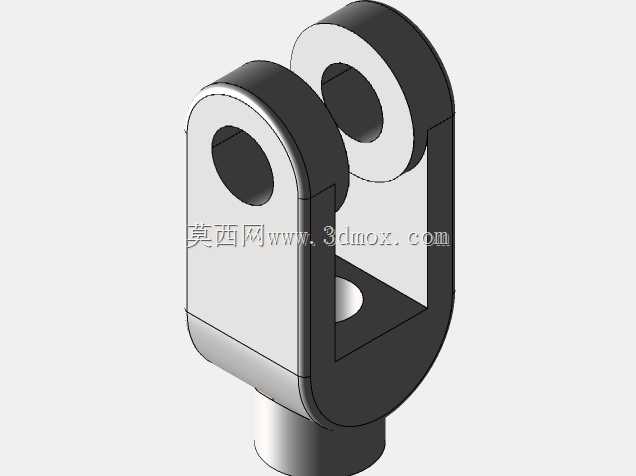

　　底座与铰接支座之间做了三角加强筋过渡，筋板厚度根据杆身传递的额定扭矩做匹配，避免长期受交变载荷出现根部焊缝开裂或是支座变形的问题。中部的铰接回转副采用销轴加轴套的配合结构，销轴端部用六角螺母加防松垫圈锁止，既可以保证铰接部位转动时的径向间隙控制在合理范围，避免转动出现卡滞或是旷量过大影响传动精度，也方便后期维护时拆卸更换磨损的轴套，铰接支座的双耳片结构做了等厚设计，片体厚度与销轴直径的比例按照剪切强度要求核算，保证满负载传动时耳片不会出现剪切断裂。长杆状的传动杆身采用阶梯轴结构，靠近铰接端的杆身直径更大，用来承受传动时的弯曲应力，远离铰接端的杆段直径缩小，端部做了倒角处理，方便与外部驱动部件或是执行端的连接套装配，

　　杆身的表面粗糙度按照传动配合要求设计，与导向套配合的段面粗糙度控制在Ra1.6，保证往复滑动时的顺畅度，不会出现卡涩问题。在实际选型应用时，需要注意几个安装边界：首先是底部法兰的安装平面平面度要求，安装面平面度误差需要控制在0.1mm以内，避免底座安装后出现翘曲，导致铰接副的回转轴线偏斜，加剧销轴和轴套的偏磨；其次是铰接端的转动行程边界，这款连杆的摆转角度范围在正负30度以内，选型时需要核算实际工况的摆角需求，避免摆角过大导致杆身与支座出现硬碰撞；第三是杆端的连接负载，杆端的额定径向负载需要与杆身的直径、材质强度匹配，禁止超负载使用导致杆身弯曲变形。从建模细节来看，整个结构的所有配合面都做了合理的公差预留，

　　铰接销轴与轴套的配合采用间隙配合，安装孔的位置度公差按照装配要求设置，所有棱边都做了R0.5的倒角去毛刺处理，既符合机械加工的工艺要求，也避免装配时划伤操作人员。这类铰接连杆在实际生产中，常和气缸、直线电机等直线驱动部件搭配使用，驱动端连接杆身的端部，通过杆身绕铰接销轴的转动，带动安装在铰接端另一侧的执行部件完成摆转动作，比如检测设备上的传感器摆转扫查、包装设备上的拨杆往复送料、工装夹具上的压头摆转压紧，都能看到这类结构的应用。相比无底座的直连杆结构，这款自带安装法兰的铰接连杆不需要额外设计定制支座，直接通过螺栓就可以固定在设备的安装面板上，能够大幅减少设计人员的重复建模工作量，也降低了现场装配的调试难度，铰接副的集成式设计也避免了分体式支座装配时的同轴度误差，提升了整个传动结构的运行稳定性。在结构优化层面，这款连杆的铰接部位预留了润滑脂注油通道的设计空间，长期运行时可以定期注入润滑脂，降低销轴和轴套的磨损速度，延长部件的使用寿命，底座的加强筋位置也避开了安装螺栓的操作空间，装配时扳手可以顺畅地拧动螺栓，不会出现筋板干涉扳手操作的问题。
